Государственный реестр средств измерений

Камеры инфракрасные и тепловизионные MC320 (инфракрасные) и MCS640 (тепловизионные), 56564-14

56564-14
Камеры инфракрасные MC320 и тепловизионные MCS640 (далее по тексту - камеры) предназначены для бесконтактного измерения пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения.
Документы
Карточка СИ
Номер в госреестре 56564-14
Наименование СИ Камеры инфракрасные и тепловизионные
Обозначение типа СИ MC320 (инфракрасные) и MCS640 (тепловизионные)
Изготовитель "LumaSense Technologies, Inc.", США
Год регистрации 2014
Срок свидетельства 28.01.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Камеры инфракрасные MC320 и тепловизионные MCS640 (далее по тексту - камеры) предназначены для бесконтактного измерения пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения.

Описание

Камеры являются измерительными приборами оптико-электронного типа. Принцип их работы заключается в измерении пространственного распределения температуры объектов по их собственному тепловому излучению в пределах угла поля зрения и представлении теплови-зионного изображения измеренного теплового поля на экране камеры.

Основными элементами камер являются: объектив, фокусирующий излучение объекта на матрицу из приемников излучения; приемники излучения; электронный блок измерения и индикации теплового поля. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой элемента поверхности объекта согласно закону Планка.

Камеры могут быть снабжены различными объективами, характеристики которых могут варьироваться в соответствии с пожеланиями покупателя. Кроме того в камере предусмотрен оптический фильтр, область пропускания которого является одним из определяющих факторов для температурного диапазона работы камеры.

Камеры инфракрасные работают в средневолновой области инфракрасного излучения (3,0 - 14мкм), камеры тепловизионные работают в коротковолновой области инфракрасного излучения (0,78 - 1,08 мкм).

Конфигурации камер инфракрасных MC320 и тепловизионных MCS640 предполагают использование различных оптических фильтров, благодаря чему меняется их спектральный и соответственно температурный диапазоны измерений.

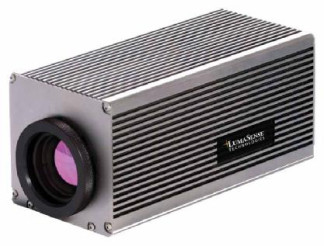

Внешний вид и схемы маркировки и пломбирования камер представлены на рисунках 1

и 2.

Программное обеспечение

Управление камерами осуществляется с помощью программного обеспечения MC320 Firmware и MCS640 Firmware с пользовательским интерфейсом на базе операционной системы Windows, которое позволяет произвести настройку и управление камерами. Настройка камер и проведение измерений, включая визуальный анализ экспериментальных данных, выполняется посредством меню, отображаемых на дисплее портативного компьютера.

Так же к камерам прилагается дополнительное программное обеспечение MicroSpec RT, которое дает возможность измерить температуру в точке, в области и вдоль определенной линии, обеспечивает вывод термографических изображений, получаемых камерой, на экран ПК и распечатку файлов с изображениями и соответствующей информацией.

Программное обеспечение предоставляет дополнительные возможности по анализу изображений и созданию многостраничных отчетов.

Программное обеспечение поставляется на CD-диске в комплекте с камерами и перед началом работы должно быть предустановлено на персональном компьютере.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

MC320 Firmware

1.004

0xF9823BF4

CRC32

MC640 Firmware

1.36 и выше

-

-

MicroSpec RT

1.0 и выше

-

-

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя.

Уровень защиты программного обеспечения камер от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Метрологические и технические характеристики камер инфракрасных MC320 и тепло-визионных MCS640 приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

МС320

MCS640

Спектральный диапазон, мкм Конфигурация 1

8 - 14

0,85

Конфигурация 2

8 - 14

0,78 - 1,08

Конфигурация 3

3 - 5

-

Конфигурация 4

3 - 5

-

Конфигурация 5

3,9

-

Конфигурация 6

3,9

-

Конфигурация 7 Конфигурация 8

4.8    - 5,2

4.8    - 5,2

-

Диапазон измеряемых температур, °С Конфигурация 1

диапазон показаний диапазон измерений

Конфигурация 2

Конфигурация 3 Конфигурация 4 Конфигурация 5 Конфигурация 6 Конфигурация 7 Конфигурация 8

-40 - 500 0 - 500

200 - 1600

150 - 800 400 - 1600 200 - 800 400 - 1600 200 - 800 400 - 1600

600 - 1600 с четырьмя поддиапазонами*

800 - 3000 с четырьмя поддиапазонами**

Пределы допускаемой абсолютной погрешности результата измерений температуры, °С

в диапазоне от 0 до 100°С: ±2

-

Пределы допускаемой относительной погрешности результата измерений температуры, %

в диапазоне более 100°С: ±2

±0,5 + 1°С

Угол поля зрения при использовании стандартного объектива, °, не менее

21x16

3,5x55

Минимальное расстояние между объективом камеры и объектом, м

0,3

1

Габаритные размеры без учета объектива, мм, не более

82x83x200

56x62x161

Масса, кг, не более

1

0,7

Электропитание осуществляется от аккумуляторной батареи с напряжением, В

12

Мощность, Вт, не более

10

Условия эксплуатации:

»-» о/"ч

-    температура окружающей среды, С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

15 - 30 75 96 - 104

* необходимые поддиапазоны выбираются пользователем из заложенных в памяти программного обеспечения 600 - 850 °С, 700 - 1000 °С, 850 - 1250 °С, 1100 - 1600 °С.

** необходимые поддиапазоны выбираются пользователем из заложенных в памяти программного обеспечения 800 - 1150 °С, 1000 - 1500 °С, 1350 - 2050 °С, 1900 - 3000 °С.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Комплектность камер представлена в таблице 3. Таблица 3

Наименование

Количество, шт.

Камера инфракрасная MC320/ Камера тепловизионная MCS640

1

Комплект принадлежностей

1

Наименование

Количество, шт.

Руководство по эксплуатации

1

Методика поверки

1

Программное обеспечение на CD-диске

1

Дополнительное программное обеспечение MicroSpec RT на CD-диске*

1

* - включается в комплект поставки по требованию Заказчика

Поверка

осуществляется по документу МП 32.Д4-13 «Камеры инфракрасные MC320 и камеры теплови-зионные MCS640. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля

2013 г.

Основные средства поверки:

Источники излучения в виде моделей черного тела M300, мод. М340, М360, М390 Основные метрологические характеристики:

Таблица 4

М340

М360

М390

Температурный диапазон, °С

0 - 150

50 - 1100

300 - 3000

Погрешность ±% от измеряемого значения

±0,3

0.2% плюс±10C

±0,25%±1°C

Диаметр апертуры, мм

51

25

25

Сведения о методах измерений

1    «Камеры инфракрасные MC320. Руководство по эксплуатации» раздел 3.

2    «Камеры тепловизионные MCS640. Руководство по эксплуатации» разделы 5, 6, 7

Нормативные и технические документы, устанавливающие требования к камерам инфракрасным MC320 и тепловизионным MCS640

1    ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2    Техническая документация фирмы «LumaSense Technologies, Inc.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 24
Поверителей 2
Актуальность данных 18.11.2024
