Термопреобразователь сопротивления платиновый 7122, 56565-14

Назначение

Термопреобразователь сопротивления платиновый модели 7122 (далее по тексту -термопреобразователь или ТС) предназначен для измерения температуры поверхности трубопровода на ОАО «Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.

Термопреобразователь конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, помещенными в защитный цилиндрический чехол из нержавеющей стали в тефлоновой обмотке с присоединенным кабелем в металлической оплетке. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

Монтаж термопреобразователя на объекте осуществляется при помощи металлического

хомута.

Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 4-х проводная.

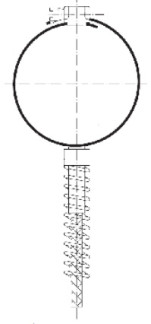

Чертеж общего вида термопреобразователя представлен на рисунке 1.

I

Рис. 1. Чертеж общего вида термопреобразователя сопротивления платинового модели 7122. Метрологические и технические характеристики

Диапазон измеряемых температур, °С    от 0 до плюс 200

Температурный коэффициент ТС а, °С-1    0,00385

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009    Pt100

Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009

100

B

±(0,3+0,005|ф

100

9

25

от плюс 5 до плюс 50 80

Пределы допускаемого отклонения сопротивления ТС от НСХ в

температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С

Электрическое сопротивление изоляции при температуре плюс

(25±10) °С и относительной влажности воздуха от 30 до 80%, МОм

(при 100 В), не менее

Диаметр монтажной части ТС, мм

Длина монтажной части ТС, мм

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С

-    относительная влажность воздуха,%, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователь сопротивления платиновый модели 7122    1 шт.

Паспорт    1 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели 7122.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели 7122

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Лист № 3 Всего листов 3

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
