Термопреобразователи сопротивления платиновые WQ0233 исп. 1003576, 56567-14

Назначение

Термопреобразователи сопротивления платиновые модели WQ0233 исполнения 1003576 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры окружающего воздуха в системе охлаждения генератора на ОАО «Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления платинового чувствительного элемента (ЧЭ) ТС.

Термопреобразователи конструктивно выполнены в виде измерительной вставки погружного типа в цилиндрическом корпусе из нержавеющей стали и с разъемом типа HAN8D. Внутрь корпуса помещены два тонкопленочных ЧЭ. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 4-х проводная.

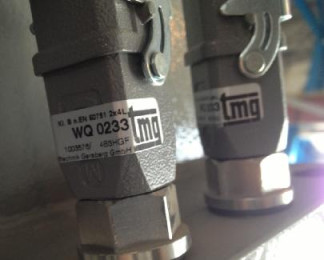

Внешний вид термопреобразователя представлен на рисунке 1.

Технические характеристики

Рабочий диапазон измеряемых температур, °С..........................от минус 25 до плюс 120

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100

Температурный коэффициент ТС a , °С-1: ......................................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: .................................100

Класс допуска по ГОСТ 6651-2009/МЭК 60571......................................................В

Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой

температуры).................................................................................±(0,3 + 0,005|t|)

Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм, не менее.................................................100

Длина монтажной части ТС, мм........................................................................250

Диаметр монтажной части ТС, мм.........................................................................9

Рабочие условия эксплуатации ТС:

-    диапазон температур окружающей среды, °С.............................от плюс 5 до плюс 50

-    относительная влажность воздуха,%, не более.....................................................80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус термопреобразователя при помощи наклейки.

Комплектность

Термопреобразователь сопротивления платиновый

модели WQ0233 исполнения 1003576

5 шт. 5 экз.

Паспорт

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Всего листов 4

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в паспорте на термопреобразователь сопротивления платиновый модели WQ0233 исполнения 1003576.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели WQ0233 исполнения 1003576

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
