| Номер в госреестре | 56575-14 |
| Наименование СИ | Термопреобразователи с унифицированными выходными сигналами |
| Обозначение типа СИ | ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех |
| Изготовитель | ЗАО НПК "Эталон", г.Волгодонск; ООО "Пьезоэлектрик", г.Ростов-на-Дону |
| Год регистрации | 2014 |
| Срок свидетельства | 20.02.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи с унифицированными выходными сигналами ТИПУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех (далее по тексту - термопреобразователи) предназначены для измерений температуры газообразных сред, в том числе, и во взрывоопасных зонах.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения которых (спаи) находятся при разной температуре. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов. Изменение ТЭДС термоэлектродвижущей силы, возникающей в чувствительном элементе, преобразуется измерительным преобразователем (далее по тексту - ИП) в изменение выходного токового сигнала или цифрового сигнала HART-протокола, пропорционального изменению температуры.

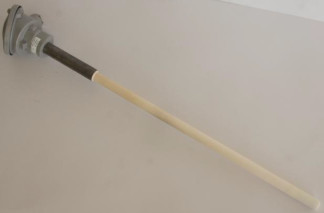

Термопреобразователи состоят из первичного преобразователя температуры (термопары с НСХ по ГОСТ Р 8.585-2001 типа «S» или «В») в защитной арматуре с различными видами присоединения к объекту измерений и измерительного преобразователя. Измерительный преобразователь цилиндрической формы расположен в присоединительной головке термопреобразователя. Для вывода проводов в головке имеется кабельный ввод. В головку термопреобразователя может быть встроен жидкокристаллический цифровой индикатор.
Термопреобразователи отличаются друг от друга типом НСХ термопары, возможностью применения во взрывоопасных зонах и конструктивными исполнениями.
Термопреобразователи с индексом Ех имеют взрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня
«ia».
Термопреобразователи ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех имеют 4 основные модификации и 64 исполнения.
Чертежи модификаций термопреобразователей приведены на рисунках 1-4.
Е
85max_ . 85max , . 85 max
Метрологические и технические характеристики термопреобразователей приведены в таблицах 1-2.
Таблица 1
| Обозначение термо | Тип НСХ | Тип | Класс | Пределы | Пределы до- |
| преобразователя | первичного | выходного | точности | основной | пускаемой |
| преобразователя, | сигнала | допускаемой | дополнитель- | ||
| диапазон | приведенной | ной погреш- | |||
| измеряемых | погрешности, | ности, вы- | |||
| температур, °С | % | званной изменением температуры окружающей среды от нормальной (20±2 °С) до любой температуры в рабочем диапазоне | |||
| ТППУ-0679, ТППУ-0679Ех | «S» от 0 до плюс 900; от 0 до плюс 1300 | 4 • 20 мА; | 1,0 | 0,5 предела основной до- | |
| «В» от плюс 600 до плюс 1200; от плюс 600 до | |||||
| ТПРУ-0679, ТПРУ-0679Ех | 4-20 мА +HART | или 1,5 | ±1 или ±1,5 | пускаемой погрешности на 10 °С изменения | |
| плюс 1600 |
Таблица 2
| Наименование | Технические характеристики термопреобразователей | |
| C цифровым выходным сигналом | С аналоговым выходным сигналом | |
| HART | 4-20 мА | |
| Напряжение питания, В | 12-24 | 10,5* -36 (45) |
| *Для приборов с индексом «И» нижний предел напряжения питания на 5 В больше Для термопреобразователей с видом взрывозащиты «искробезопасная цепь» напряжение питания не более 24 В | ||
| Сопротивление нагрузки, Ом | 250-1000 | Определяется по формуле: Rн <(Ип -Ипит мин) / 0,022, где: U - напряжение питания, В |
| Потребляемая мощность, В А, не более | 1,1 | 1,1 |
| Длина линии связи, м, не более | 500 | 100 |
| Степень защиты от пыли и влаги | IP54 | |
| Длина монтажной части, мм | от 320 до 2400 | |
| Время термической реакции, с, не более | 180 | |
| Масса, кг, не более | 6,0 |
| Средний срок службы, ч, не менее | 6000 (в нейтральной воздушной среде при температуре не выше плюс 1100 °C); 700 (при температуре плюс 1300 °С для ТИПУ); 1200 (при температуре плюс 1600 °С для ТПРУ) |
| Рабочие условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % -вибрация | - для термопреобразователей с цифровым индикатором: от минус 40 до плюс 50 °С; - для термопреобразователей без индикатора: от минус 40 до плюс 85 °С до 98 группа L1 по ГОСТ Р 52931-2008 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом (в правом верхнем углу) и на соединительную головку термопреобразователя при помощи наклейки.
В комплект поставки термопреобразователя входят:
1. Термопреобразователь
2. Паспорт
3. Руководство по эксплуатации
4. Методика поверки 908.2022.00.000 Д6
- 1 шт. (модификация по заказу);
- 1 экз.;
- 1 экз. (на партию до 25 шт., при
поставке в один адрес);
- 1 экз. (на партию до 25 шт., при
поставке в один адрес).
термопреобразователей осуществляется в соответствии с документом 908.2022.00.000 Д6 «Термопреобразователи с унифицированными выходными сигналами ТСПУ(ТСМУ)-1088, ТСПУ(ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ(ТСМУ)-1288, ТСПУ(ТСМУ)-1288Ех, ТСПУ (ТСМУ)-2288, ТСПУ (ТСМУ )-2288Ех, КТХАУ(КТХКУ)-0102, КТХАУ(КТХКУ)-0102Ех, ТХАУ-1387, ТХАУ-1387Ех, ТХАУ(ТХКУ)-2088, ТХАУ(ТХКУ)-2088Ех ТХАУ(ТХКУ)-2088К, ТХАУ(ТХКУ)-2088КЕх, ТХАУ (ТХКУ)-2388; ТХАУ (ТХКУ)-2388К, ТХАУ (ТХКу)-2388Ех, ТХАУ (ТХКУ)-2388КЕх, ТХКУ-2888, ТХКУ-2888Ех, ТХАУ(ТХКУ)-2988, ТХАУ(ТХКУ)-9518 Ех, ТХАУ(ТХКУ)-1087, ТСПУ(ТСМУ)-1187, ТХАу(ТХКу)-2088-АС, КТХАУ(КТХКУ)-0102-АС, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС, ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех . Методика поверки», утвержденным ФГУП «ВНИИМС», 12.08.2013 г.
Основные средства поверки:
- эталонный преобразователь термоэлектрический рабочий эталон второго разряда типа НПО с диапазоном температур от 300 до 1200 °С;
- эталонный преобразователь термоэлектрический рабочий эталон первого разряда типа ПРО с диапазоном температур от 600 до 1800 °С;
- печь высокотемпературная ВТП-1600;
- измеритель-регулятор температуры МИТ 8-10; -300...+300 мВ; ± (0,001+10-4-U) мВ; ТУ 4211-102-17113168-00;
- преобразователь сигналов ТС и ТП прецизионный «Теркон» -1000 ... +1000 мВ; ± (0,0005+5-10-5-U) мВ; -200 ... +600 °С; ± 0,011 0С ТУ 4221-040-44229117-2003;
- вольтметр универсальный В7-54/3 с диапазоном измерения 0.2000 мВ, 0.20 мА и погрешностью ±0,3 мВ;
- установка поверочная УПСТ-2М с градиентом температур не более ±0,1 °С/см и глубиной погружения не менее 300 мм;
- термостат сухой типа PEGASUS с диапазоном температур от 100 до 1200 °С, с градиентом температуры не более 0,1 °С/см с выравнивающим никелевым блоком длиной 100 мм.
приведены в соответствующих разделах Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированными выходными сигналами ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики.
ТУ 4211-066-12150638-2013 «Термопреобразователи с унифицированными выходными сигналами ТСПУ (ТСМУ)-1088, ТСПУ (ТСМУ)-1088Ех, ТСПУ-1287, ТСПУ-1287Ех, ТСПУ (ТСМУ)-1288, ТСПУ (ТСМУ)-1288Ех, Т СПУ (ТСМУ )-2288, ТСПУ (ТСМУ )-2288Ех, КТХАУ(КТХКУ)-0102, КТХАУ (КТХКУ)-0102Ех, ТХАУ-1387, ТХАУ-1387Ех, ТХАУ(ТХКУ)-2088, ТХАУ(ТХКУ)-2088Ех ТХАУ(ТХКУ)-2088К, ТХАУ(ТХКУ)-2088КЕх, ТХАУ (ТХКУ)-2388; ТХАУ (ТХКУ)-2388К, ТХАУ (ТХКУ)-2388Ех, ТХАУ (ТХКУ)-2388КЕх, ТХКУ-2888, ТХКУ-2888Ех, ТХАУ(ТХКУ)-2988, ТХАУ(ТХКУ)-9518 Ех, ТХАУ(ТХКУ)-1087, ТСПУ(ТСМУ)-1187, ТХАУ(ТХКУ)-2088-АС, КТХАУ(КТХКУ)-0102-АС, ТСПУ(ТСМУ)-1088-АС, ТСПУ(ТСМУ)-8043-АС, ТППУ-0679, ТПРУ-0679, ТППУ-0679Ех, ТПРУ-0679Ех. Технические условия».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 166 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
