| Номер в госреестре | 56580-14 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | Rosemount 0185 |
| Изготовитель | АО "Промышленная группа "Метран", г.Челябинск |
| Год регистрации | 2014 |
| Срок свидетельства | 21.11.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические Rosemount 0185 (далее - ТП) предназначены для измерения температуры сред, не агрессивных к материалу защитных гильз.
Принцип действия основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ТП при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
ТП состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТП соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
ТП имеют взрывозащищенное исполнение «Ех» температурного класса Т6 по ГОСТ Р МЭК 60079-0 и могут применяться во взрывоопасных зонах.
ТП различаются по области применения и по конструктивному исполнению защитных
гильз.

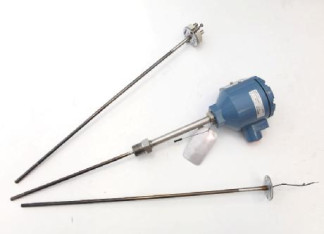

Внешний вид ТП представлен на рисунке 1.
| Наименование характеристик | Значение характеристик |
| Диапазон измерения температур для ТП с НСХ, °С - J - K - N | от минус 40 до 750 от минус 40 до 1000 от минус 40 до 1000 |
| Класс допуска | 1 |
| Пределы допускаемых отклонений от НСХ чувствительного элемента ТП в диапазоне измерений, °С - J - K - N | ± 1,5 (от минус 40 до 375 включ.); ± 0,004 t (св. 375 до 750 включ.) ± 1,5 (от минус 40 до 375 включ.); ± 0,004 t (св. 375 до 1000 включ.) ± 1,5 (от минус 40 до 375 включ.); ± 0,004 t (св. 375 до 1000 включ.) |
| Температура окружающей среды, °С | от минус 60 до 85 |
| Максимальная влажность окружающего воздуха при температуре 35 °С, % | 99 |
| Показатель тепловой инерции, с, не более | 9 |
| Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре (23±5) °С и относительной влажности от 30 % до 80 %, МОм, не менее | 1000 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 | группа FX |
| Степень защиты от воды и пыли | IP54, IP65, IP66, IP68 |
| Вид взрывозащиты | «искробезопасная цепь» тип «ia»; «взрывонепроницаемая оболочка» |
| Диапазон температур при транспортировании, °С | от минус 50 до 50 |
| Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °С, % | 98 |
| Габаритные размеры, мм, не более Длина измерительной вставки Диаметр монтажной части измерительной вставки Габаритные размеры корпуса, ширина х высота | 10000 6,2 130x130 |
| Масса, кг, не более | 10 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,8 |
| Средний срок службы, лет, не менее (при работе на верхнем пределе измерений рабочего диапазона температур) | 15 |
наносится на табличку ТП способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки ТП приведена в таблице 2.
Таблица 2
| Обозначение | Наименование | Кол. | Примечание |
| Rosemount 0185 | Преобразователь термоэлектрический | 1 шт. | |
| 12.5312.000.00 РЭ | Руководство по эксплуатации | 1 шт. | На 10 шт. ТП и меньшее количество при поставке в один адрес |
| 12.5312.000.00 ПС | Паспорт | 1 шт. | |
| 00813-0107-2654 | Лист технических данных | 1 шт. | По требованию заказчика |
проводится в соответствии с подразделом 3.4 «Методика поверки» документа 12.5312.000.00 РЭ «Преобразователи термоэлектрические Rosemount 0185. Руководство по эксплуатации», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в декабре 2013 г.
Основные средства поверки приведены в таблице 3.
Таблица 3
| Наименование и тип средства поверки | Основные метрологические характеристики |
| Термометр сопротивления эталонный типа ЭТС-100 | Диапазон измерения температуры от минус 195,798 °С до 0,01 °С, 3-ий разряд |
| Термометр сопротивления эталонный типа ЭТС-100 | Диапазон измерения температуры от 0,01 °С до 660,323 °С, 3-ий разряд |
| Преобразователь термоэлектрический платинородий-платиновый эталонный типа НПО | Диапазон измерения температуры от 300 °С до 1200 °С, 2-ой разряд |
| Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП | Диапазон измерения напряжения постоянного тока от 0 до 1,1 В, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ |
| *ИВ - значение текущей измеряемой величины. | |
содержатся в документе 12.5312.000.00 РЭ «Преобразователи термоэлектрические Rosemount 0185. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим Rosemount 0185
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
ТУ 4211-023-51453097-2013 «Преобразователи термоэлектрические Rosemount 0185. Технические условия».
