| Номер в госреестре | 56583-14 |
| Наименование СИ | Аппаратура спутниковой навигации |
| Обозначение типа СИ | индекс 14Ц825М |
| Изготовитель | ОАО "НИИ космического приборостроения" (НИИ КП), г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 20.02.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Аппаратура спутниковой навигации (индекс 14Ц825М) (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя и выдачи шкалы времени (НТВ), синхронизированной с ШВ UTC(SU).
Конструктивно аппаратура состоит из блока электронного и модуля антенного МА3-СО приема сигналов космической навигационной системы (КНС) ГЛОНАСС и GPS, соединенных между собой высокочастотным кабелем.
Принцип действия аппаратуры основан на параллельном приеме и обработке 30-ю измерительными каналами сигналов навигационных космических аппаратов КНС ГЛО-НАСС в частотном диапазоне L1 (ПТ и ВТ-коды), КНС GPS на частоте L1 (C/A код).
Аппаратура используется для определения координат местоположения объекта, а также для выдачи меток времени 1 с и 5 мин, синхронизированных с ШВ UTC(SU).
Аппаратура обеспечивает обмен информацией с внешними аппаратурными комплексами по последовательному интерфейсу передачи данных RS-232C.
Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведена на рисунке 2.

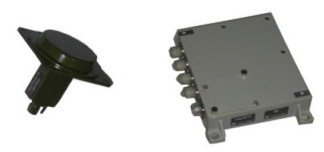

1 - модуль антенный МА3-СО, 2 - блок электронный Рисунок 1 - Внешний вид аппаратуры
♦ - Место нанесения наклейки «Знак утверждения типа»
- Места пломбировки от несанкционированного доступа
Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки
Программное обеспечение (ПО) «ПМО АСН» предназначено для управления режимами работы аппаратуры.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПМО АСН | ТТДКТ 0024801 ДЭ | 11.11.11 не ниже | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Граница погрешности (по уровню вероятности 0,997) определения координат положения объекта при скорости движения до 450 км/ч, м: -по радиосигналам КНС ГЛОНАСС -по радиосигналам КНС GPS | 100 300 |
| Наименование параметра или характеристики | Значение характеристики |
| Границы погрешности (по уровню вероятности 0,997) привязки секундных меток шкалы времени к шкале времени UTC(SU), мкс | ± 2 |
| Напряжение питания от сети постоянного тока, В | 27,0 ± 2,7 |
| Потребляемая мощность, Вт, не более | 6,5 |
| Габаритные размеры (длина х ширина х высота), мм, не более: -блок электронный -модуль антенный МА3-СО | 180 х 131 х 44 101 х 101 х 115 |
| Масса, кг, не более: -блок электронный -модуль антенный МА3-СО | 0,7 0,32 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С | от 0 до 40 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на верхнюю панель блока электронного в виде наклейки.
Комплект поставки включает:
- аппаратура спутниковой навигации (индекс 14Ц825М) - 1 шт.;
- комплект ЗИП-О - 1 компл.;
- комплект упаковочный - 1 компл.;
- руководство по эксплуатации - 1 экз.;
- формуляр - 1 экз.
Осуществляется в соответствии с документом 651-13-59 МП «Инструкция. Аппаратура спутниковой навигации (индекс 14Ц825М)». Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2013 г.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный номер 9135-83, диапазон измеряемых частот от 0,005 Гц до 1 Гц, относительная погрешность по частоте ± 5-10-7;
- имитатор сигналов СН-3803М, регистрационный номер 36528-07, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.
Аппаратура спутниковой навигации (индекс 14Ц825М). Руководство по эксплуатации. ЦДКТ 464316 087 РЭ.
Нормативные и технические документы, устанавливающие требования к аппаратуре спутниковой навигации (индекс 14Ц825М)
Аппаратура спутниковой навигации (индекс 14Ц825М). Технические условия. ЦДКТ.464316.087 ТУ.
Аппаратура спутниковой навигации (индекс 14Ц825М) используется для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя и выдачи ШВ, синхронизированной с ШВ UTC(SU) в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
