| Номер в госреестре | 56587-14 |
| Наименование СИ | Анализаторы рентгеновские флуоресцентные волнодисперсионные |
| Обозначение типа СИ | СПЕКТРОСКАН CLSW |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "СПЕКТРОН" (ООО "НПО "СПЕКТРОН"), г. Санкт-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН CLSW» предназначены для измерения массовой доли хлора и серы в жидких пробах нефти и нефтепродуктов и водных растворах в соответствии со стандартизованными методиками (методами).
Принцип действия анализатора- волнодисперсионная рентгенофлуоресцентная спектрометрия. Анализируемую пробу помещают в кювету, облучают первичным излучением рентгеновской трубки и измеряют интенсивность вторичного флуоресцентного излучения от образца на длинах волн, соответствующих хлору и сере.
Конструктивно анализатор состоит из спектрометрического блока и блока вакуумного насоса. Спектрометрический блок включает в себя: рентгеновскую трубку, кристалл-анализатор, детектор (пропорциональный счетчик), устройство водяного охлаждения. Блок вакуумного насоса используется для вакуумирования спектрометрического тракта, однако образцы во время измерения находятся на воздухе.
Массовую долю хлора и серы рассчитывают по предварительно построенным градуировочным характеристикам, представляющим собой зависимости содержаний определяемых элементов от измеренных интенсивностей, в соответствии с методами (методиками) измерений.

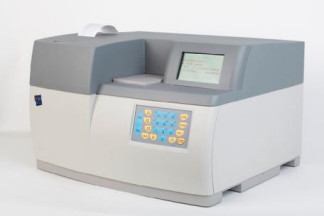

Управление прибором, обработка и вывод информации осуществляется при помощи встроенного микропроцессорного устройства, либо с персонального компьютера, через интерфейс RS-232. Внешний вид анализатора показан на рисунке 1.
Анализаторы оснащены встроенным и автономным ПО, с помощью которого обеспечивается управление прибором, обработка, вывод и хранение результатов измерений.
Встроенное программное обеспечение размещенона плате микропроцессора в корпусе анализатора и является полностью метрологически значимым. Автономное ПО размещено на внешнем персональном компьютере. Идентификационные данные встроенного и автономного ПО приведены в Таблице 1.Метрологически значимые части автономного ПО и их идентификационные данные приведены в Таблице 2.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | ||||
| SPW-D3 | SPW-D3 | 3.27 и выше | C941F6A5 | crc32 |
| Автономное ПО | ||||
| Спектр-Квант | Спектр-Квант | 6.0 | - | - |
Таблица 2
| Наименование компонента программного обеспечения | Идентификационное наименование программного обеспечения (имя файла компонента) | Номер версии (идентификационный номер) компонента программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Количественный анализ» | qav4.exe | 4.0.0.262 и выше | E6EE98B6 | crc32 |
| «Проверка спектрометра» | qavtest4.exe | 4.0.0.299и выше | A7E9F760 | crc32 |
| «Измерение спектров» | scanner.exe | 1.0.0.0 и выше | C8E286ED | crc32 |
| «Просмотр спектров» | qualanal.exe | 1.0.0.103и выше | 93F57215 | crc32 |
Встроенное ПО и метрологически значимая часть автономного ПО выполняют следующие функции:
- управление источником рентгеновского излучения;
- создание и хранение файлов методов измерений;
- регистрация данных с помощью детектирующей системы;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 3
| Наименование характеристики | Значение характеристики |
| 1. Предел обнаружения хлора1, мг/кг, не более | 0,5 |
| 2. Относительное СКО выходного сигнала1 (по линии хлора), %, не более | 2,0 |
| 2 3. Предел обнаружения серы , %, не более | 0,0001 |
| 2 4.Относительное СКО выходного сигнала (по линии серы), %, не более | 1,0 |
| 5. Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220±22 |
| 6. Потребляемая мощность, В-А, не более | 750 |
| 7. Габаритные размеры спектрометрического блока, мм, не более | 530x480x340 |
| 8. Масса спектрометрического блока, кг, не более | 40 |
| 9. Габаритные размеры блока вакуумного насоса, мм, не более | 330x230x380 |
| 10. Масса блока вакуумного насоса, кг, не более | 9 |
| 11. Средний срок службы, лет | 8 |
| 12. Наработка до отказа, ч, не менее | 15000 |
| 13. Условия эксплуатации: -температура окружающего воздуха, °С -атмосферное давление, кПа -относительная влажность воздуха при 25 °С, % не более | от 10 до 30 от 84 до 107 80 |
Знак утверждения типа наносится на заднюю панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4
| Наименование | Обозначение | Количество | Примечание |
| Анализатор | РА15.000.000 | 1 | |
| Устройство бесперебойного питания | 1 | Покупное | |
| Комплект ЗИП | 1 | В соответствии с ведомостью ЗИП | |
| Ведомость ЗИП | РА15.000.000 ЗИ | 1 | |
| Паспорт | РА15.000.000 ПС | 1 | |
| Руководство по эксплуатации | РА15.000.000РЭ | 1 | |
| Методика поверки | РА15.000.000.Д22 | 1 |
осуществляется по документу РА15.000.000.Д22. «Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН CLSW». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 25.10.2013 г.
Лист № 4 Всего листов 4
Основные средства поверки: стандартный образец состава хлорбензола ГСО 7142-95 (МСО 0039:1998), стандартный образец массовой доли серы в минеральном масле ГСО 94062009 (СН-0,060-НС).
Допускается применение других стандартных образцов, допущенных к применению в Российской Федерации в установленном порядке и обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.
- Анализаторы рентгеновские флуоресцентные волнодисперсионные «СПЕКТРОСКАН CLSW».Руководство по эксплуатации.
- ГОСТ Р 52247-2004 (метод В) «Нефть. Методы определения хлорорганических соединений».
- ГОСТ Р 53203-2008. «Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны».
- ГОСТ Р 52660-2006. «Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны».
Нормативные и технические документы, устанавливающие требования к анализаторам рентгеновским флуоресцентным волнодисперсионным «СПЕКТРОСКАН CLSW»
Технические условия ТУ 4276-006-23124704-2013
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
