| Номер в госреестре | 56601-14 |
| Наименование СИ | Преобразователь уровня измерительный |
| Обозначение типа СИ | ALVF-S120/100-VUUU-L400-SVK44A |
| Изготовитель | "KSR KUEBLER Niveau-Messtechnik AG", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователь уровня измерительный ALVF-S120/100-VUUU-L400-SVK44A (далее - преобразователь уровня) предназначен для измерений и преобразования уровня жидких продуктов, не содержащих сильных загрязнений, в стандартный токовый сигнал.
В состав преобразователя уровня входят: направляющая труба с поплавком, датчик уровня с линейкой герконов, магнитный выключатель.
Преобразователь уровня работает по принципу поплавка с магнитоуправляемыми элементами. Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по трубе скольжения, в которой находятся герметизированные магнитоуправляемые контакты (герконы). Магнитное поле поплавка переключает герконы и цепь работает по схеме трехпроводного потенциометра. Измеряемое сопротивление пропорционально высоте уровня жидкости. Через встроенный преобразователь этот сигнал преобразуется в двухпроводный токовый сигнал 4-20 мА.

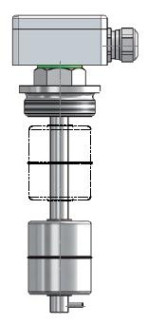

На рисунке 1 показан чертеж общего вида преобразователя уровня.
"W
Рисунок 1. Чертеж общего вида преобразователя уровня. Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня жидкости, мм | от 80 до 480 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм | ±10 |
| Диаметр направляющей трубы, мм, не более | 120 |
| Диаметр шарового поплавка, мм, не более | 44 |
| Длина направляющей трубы, мм | 400 |
| Температура рабочей среды, °С, не более | 120 |
| Плотность измеряемой жидкости, кг/м3 | от 800 до 1400 |
| Выходной аналоговый сигнал (активный или пассивный), мА | от 4 до 20 |
| Дискретный выход | НО или НЗ контакт |
| Напряжение питания постоянного тока, В | от 20 до 30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от плюс 5 до плюс 50 до 95 (при плюс 35 °С) |
| Габаритные размеры, мм, не более | 85x100x450 |
| Масса, кг, не более | 1,5 |
| Средний срок службы, лет, не менее | 10 |
наносится на корпус преобразователя уровня в виде наклейки и на титульный лист паспорта типографским способом или методом штемпелевания.
1. Преобразователь уровня измерительный ALVF-S120/100-VUUU-L400- 1 шт. SVK44A, зав. № 81MBX01CL001
2. Паспорт 1 экз.
3. Методика поверки 1 экз.
осуществляется по документу МП 56601-14 «Преобразователь уровня измерительный ALVF-S120/100-VUUU-L400-SVK44A. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (госреестр 43611-10), номинальная длина шкалы - 5000 мм, класс точности 3;
- калибратор процессов многофункциональный FLUKE-726 (госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА).
приведены в паспорте на преобразователь уровня измерительный ALVF-S120/100-VUUU-L400-SVK44A.
Нормативные и технические документы, устанавливающие требования к преобразователю уровня измерительному ALVF-S120/100-VUUU-L400-SVK44A
1. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
2. Техническая документация KSR KUEBLER Niveau-Messtechnik AG.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ТЭЦ-16 филиала ОАО «Мосэнерго».
