| Номер в госреестре | 56602-14 |
| Наименование СИ | Система измерения количества и показателей качества нефти на коммерческом узле учета нефти СИКН ООО "Красноленинский НПЗ" |
| Изготовитель | ООО "Красноленинский НПЗ", г.Нягань |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

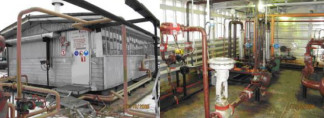

Система измерения количества и показателей качества нефти на коммерческом узле учета нефти СИКН ООО «Красноленинский НПЗ» (далее - СИКН) предназначена для измерения массы нефти при учетно-расчетных операциях между ООО «Красноленинский НПЗ» и ОАО «ТНК-Нягань».
СИКН реализует прямой метод динамических измерений массы нефти в трубопроводе с помощью массовых расходомеров.
СИКН обеспечивает:
- измерение массы брутто нефти;
- измерение технологических параметров СИКН: давления, температуры нефти;
- измерение объемной доли воды в нефти;
- измерение плотности нефти;
- полуавтоматическое управление поверкой массовых расходомеров (далее - МР) и вычисление результатов поверки;
- полуавтоматическое управление контролем метрологических характеристик МР и вычисление результатов контроля;
- вычисление массы нетто нефти.
СИКН состоит из двух измерительных участков:
- участок приема нефти;
- участок возврата нефти.
Каждый участок включает в себя:
а) блок измерительных линий (БИЛ), предназначенных для непрерывных измерений массы нефти, проходящей по измерительным линиям, в который входит:
1) Расходомер кориолисовый массовый OPTIMASS 7000, регистрационный номер в реестре средств измерений № 34183-07 (рабочий и резервный/контрольный);
2) Термопреобразователь с унифицированным выходным сигналом Метран-274МП-Ех, регистрационный номер в реестре средств измерений № 21968-06;
3) Датчик давления Метран-100-Ex-ДИ, регистрационный номер в реестре средств измерений № 22235-08;
б) блок измерения параметров качества (БИК), предназначенный для непрерывного автоматического измерения показателей качества нефти, в который входит:
1) Датчик давления Метран-100-Ex-ДИ, регистрационный номер в реестре средств измерений № 22235-08;
2) Термопреобразователь с унифицированным выходным сигналом Метран-274МП-Ех, регистрационный номер в реестре средств измерений № 21968-06;
3) Влагомер нефти поточный УДВН-1пм, регистрационный номер в реестре средств измерений № 14557-10;
в) систему обработки информации (СОИ) предназначенную для вычисления массы нетто нефти, хранения и отображения результатов измерений, в которую входит:
1) Вычислитель расхода жидкости и газа модели 7955, регистрационный номер в реестре средств измерений № 15645-06;
2) АРМ оператора, оснащенное персональным компьютером с необходимым программным обеспечением, монитором, клавиатурой и принтером
СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО вычислителя расхода 7955 и программным обеспечением автоматизированного рабочего места оператора.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Каскад | UUN | 2.0.0.0 | 47BBA09B | CRC32 |
| Solartron 7955 | 2540 | 4.29.00 | не определяется | не определяется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С».
Таблица 2 - Метрологические и технические характеристики СИКН
Метрологические и технические характеристики СИКН представлены в таблице 2.
| Наименование характеристики | Значение для измерительных участков | |
| приема нефти | возврата нефти | |
| 1 | 2 | 3 |
| Измеряемая среда | Товарная нефть по ГОСТ 51858-2002 | |
| Диапазон измерений: | ||
| - массового расхода по измерительной линии участка нефти, т/ч | от 10 до 90 | от 3 до 90 |
| - массового расхода по измерительному участку СИКН, т/ч | от 10 до 90 | от 3 до 90 |
| - давления, МПа | от 0,1 до 0,6 | |
| о/~' - температуры, С | от 0 до + 50 | от +30 до + 70 |
| - плотности, кг/м3 | от 780 до 910 | |
| - объемной доли воды в нефти (верхний предел), % | 2,0 | |
| Пределы допускаемой относительной погрешности: | ||
| а) измерения массы брутто нефти, % | ± 0,25 | |
| б) вычисления суммарной массы нетто нефти по СИКН, % | ± 0,35 | |
| Пределы допускаемой приведенной погрешности измерения: | ||
| - давления, % | ± 0,5 | |
| Пределы допускаемой абсолютной погрешности измерения: | ||
| о/~' - температуры, С | ± 0,2 | |
| - плотности, кг/м3 | ± 0,3 | |
| - объемной доли воды в нефти, % | ± 0,05 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС: | ||
| - для средств измерений блоков измерительных линий и блоков измерения показателей качества нефти | от 0 до + 40 | |
| - для системы обработки информации | от + 15 до + 35 | |
| Режим работы | непрерывный | |
| Напряжение питания переменного тока | 220 В +!5°% | |
| Частота | (50 ± 1) Гц | |
| Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002 | ИС-2 | |
Знак утверждения типа наносится на титульный лист эксплуатационного документа СИКН методом компьютерного графического редактирования.
Таблица 3 - Комплектность СИКН
Комплектность СИКН представлена в таблице 3.
| Наименование | Кол-во |
| Система измерения количества и показателей качества нефти на коммерческом узле учета нефти СИКН ООО «Красноленинский НПЗ» | 1 |
| Инструкция по эксплуатации системы измерения количества и показателей качества нефти на коммерческом узле учета нефти ООО «Красноленинский НПЗ» Узел приема | 1 |
| Инструкция по эксплуатации системы измерения количества и показателей качества нефти на коммерческом узле учета нефти ООО «Красноленинский НПЗ» Узел возврата | 1 |
| Инструкция ГСИ. Система измерения количества и показателей качества нефти на коммерческом узле учета нефти ООО «Красноленинский НПЗ» Методика поверки | 1 |
Осуществляется по документу МП 56602-14 «Инструкция ГСИ. Система измерения количества и показателей качества нефти на коммерческом узле учета нефти ООО «Красноленинский НПЗ» Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 05 марта 2013 г.
В перечень основного поверочного оборудования входят средства измерений, приведенные в таблице 4.
Таблица 4 - Перечень основного поверочного оборудования
| Наименование средства поверки | Технические характеристики |
| 1 | 2 |
| Установка трубопоршневая ПРУВЕР С-100 | Максимальный расход 100 м3/ч, предел допускаемой относительной погрешности ± 0,1 % |
| Преобразователь плотности жидкости измерительный «Solartron-7835» | Диапазон измерений от 700 до 1100 кг/м3 , предел допускаемой абсолютной погрешности преобразования плотности ± 0,3 кг/м |
| Калибратор давления | Диапазон давлений от 0 до 1,0 МПа, предел допускаемой приведенной погрешности ± 0,025 % |
| Калибратор температуры | Диапазон температур от 0 до 100 оС; предел допускаемой абсолютной погрешности ± 0,05 °С |
Средства поверки для средств измерений, входящих в состав СИКН указаны в документах на их поверку.
«Масса нефти. МВИ системой измерений количества и показателей качества нефти на коммерческом автоматизированном узле учета приема нефти ООО «КНПЗ», разработана и аттестована 20 сентября 2004 г. ФГУП ВНИИР, г. Казань.
«Масса нефти. МВИ системой измерений количества и показателей качества нефти на коммерческом автоматизированном узле учета возврата стабильной нефти ООО «КНПЗ», разработана и аттестована 20 сентября 2004 г. ФГУП ВНИИР, г. Казань.
Нормативные документы
1) ГОСТ Р 8.595-2004. ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;
2) ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
3) РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.
товарообменные операции.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
