Аспираторы Хроматэк ПВ-2, 56604-14

Назначение

Аспираторы Хроматэк ПВ-2 предназначены для отбора проб воздуха заданного объема, рассчитываемого по измеренному расходу и времени отбора.

Описание

Аспиратор Хроматэк ПВ-2 представляет собой электрический, малорасходный, двухканальный, переносной прибор с автоматическим управлением для отбора разовых проб газа при атмосферном давлении.

В состав аспираторов Хроматэк ПВ-2 входит насос, измерители и регуляторы расхода газа. Задание расхода и времени отбора осуществляется при помощи управляющих кнопок. Для контроля параметров работы аспиратора используется индикатор. Аспиратор имеет контроллер, обеспечивающий хранение данных и управление работой узлов аспиратора.

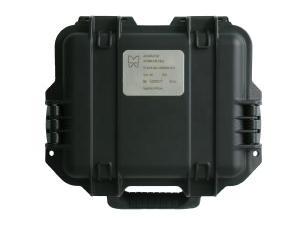

Принцип действия аспиратора Хроматэк ПВ-2 основан на создании разряжения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха. Общий вид аспиратора представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) защищено от непреднамеренных и преднамеренных изменений. Уровень защиты - С, согласно МИ 3286-2010.

ПО не оказывает влияния на метрологические характеристики аспиратора. Наименование, идентификационное наименование, номер версии ПО, представлены в таблице 1.

Таблица 1. Наименование, идентификационное наименование, номер версии ПО

Технические характеристики

Пределы допускаемой основной приведенной погрешности измерения расхода ± 5 %.

Ход часов аспиратора ± 5 с/ч.

Диапазон расхода от 20 до 200 см /мин приведенного к нормальным условиям, с дискретностью 1 см3/мин.

Диапазон задания времени отбора от 10 с до 99 мин 59 с с дискретностью 1 с.

Пределы допускаемой дополнительной погрешности измерения расхода от изменения температуры окружающего воздуха на каждые 10 °С, не более 0,5 предела основной приведенной погрешности измерения расхода.

Время непрерывной работы не менее 1 ч.

Питание осуществляется от источника постоянного тока напряжением (12±2) В или встроенной аккумуляторной батареи напряжением (12±2) В.

Габаритные размеры, не более: 300 х 249 х 196 мм.

Масса не более 7 кг.

Условия эксплуатации:

•    температура окружающего воздуха от минус 10 до 40 °С;

•    относительная влажность не более 98 %;

•    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Средняя наработка на отказ не менее 6000 ч.

Средний срок службы не менее 6 лет.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю часть титульного листа паспорта и руководства по эксплуатации, типографическим способом.

Комплектность

Комплект поставки приведен в таблице 2. Таблица 2. Комплект поставки

Поверка

Осуществляется по документу 214.4.471.001МП «Аспиратор Хроматэк ПВ-2. Методика поверки», утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 29.11.2013 г. Основные средства поверки:

Расходомер газа Bronkhorst EL-Flow F-201CV, диапазон измерений расхода (20-1000) см3/мин приведенного к нормальным условиям, погрешность ± 0,5 % от показаний, плюс ± 0,1 % от полной шкалы.

Секундомер электронный Счет-1М, ТС2.818.002 ТУ, диапазон измерений (0,01 -99999,9) с, пределы допускаемой абсолютной погрешности ± (15 10-5Т+0,5С) с, Т - значение измеряемого интервала в с, С - дискретность измерений.

Сведения о методах измерений

Методика измерений приведена в документе «Аспиратор Хроматэк ПВ-2. Руководство по эксплуатации 214.4.471.001РЭ».

Нормативные и технические документы, устанавливающие требования к аспираторам Хроматэк ПВ-2

ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия»

ТУ 4215-020-12908609-2011 «Аспиратор Хроматэк ПВ-2»

Рекомендации к применению

при выполнении работ по обеспечению безопасных условий и охраны труда.
