| Номер в госреестре | 56609-14 |
| Наименование СИ | Резервуары стальные горизонтальные для нефти и нефтепродуктов |
| Обозначение типа СИ | РГП, РГН |
| Изготовитель | ООО "Каменский механический завод", х.Старая Станица |
| Год регистрации | 2014 |
| Срок свидетельства | 26.02.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные для нефти и нефтепродуктов РГП, РГН (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов.
Резервуар представляет собой горизонтальный стальной цилиндрический сосуд с коническими днищами. Резервуары РГП предназначены для подземной установки и изготавливаются с двумя (двустенные) корпусами. Резервуары РГН предназначены для наземной установки и изготавливаются с одним (одностенные) или двумя корпусами. В процессе эксплуатации межкорпусное пространство двустенных резервуаров заполняют тосолом (азотом), служащим для контроля герметичности резервуара и повышения пожарной и взрывобезопас-ности. В зависимости от условий эксплуатации и применяемой марки стали резервуары изготавливаются для умеренного климата или для холодного климата.
Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерений и контроля уровней топлива и тосола (азота). Резервуар может быть разделен внутренними перегородками для использования нескольких видов топлива.

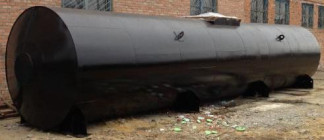

На фото 1 приведен общий вид резервуара.
На рисунке 1 приведено место установки информационной таблички для нанесения оттиска поверительного клейма. Табличка устанавливается на внутренней поверхности стенки приямка резервуара и на ней наносится:
- товарный знак или наименование предприятия-изготовителя;
- обозначение изделия;
- заводской номер;
- рабочее, расчетное и пробное давление;
- масса;
- температура эксплуатации;
- год выпуска;
- оттиск поверительного клейма.
Надписи на табличке наносятся резцом или ударным способом.
л
ы_
Рисунок 1. Место установки информационной таблички.
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1
| Наименование параметра | Значение |
| Рабочее давление, МПа | от минус 0,001 до 0,02 |
| Температура окружающей среды при эксплуатации, °С для умеренного климата для холодного климата | от минус 20 до плюс 40 от минус 70 до плюс 40 |
| Плотность хранимой жидкости, кг/ м3, не более | 860 |
| Номинальная вместимость, м3, не более | 100 |
| Пределы допускаемой относительной погрешности при определении объема, % | ±0,25 |
| Срок службы, лет, не менее | 10 |
Таблица 2
| Объем, мЗ | Количество камер | Диаметр, мм | Длина цилиндрической части, мм | Высота, мм | Масса однокамерного резервуара, кг | ||
| РГП | РГН | РГП | РГН | ||||
| 5 | 1 | 1800 | 3000 | - | 2100 | - | 1590 |
| 10 | 1 | 2200 | 2900 | - | 2500 | - | 1800 |
| 25 | 1; 2 | 2400 | 5700 | 3800 | 2700 | 4675 | 2520 |
| 30 | 1; 2 | 2400 | 7500 | 3800 | 2700 | 6315 | 3420 |
| 40 | 1; 2 | 2400 | 9500 | 3800 | 2700 | 7960 | 4450 |
| 50 | 1; 2 | 2400 | 12200 | 3800 | 2700 | 9300 | 5250 |
| 60 | 1; 2; 3 | 2400 | 14400 | 3800 | 2700 | 10945 | 5875 |
| 75 | 1; 2; 3 | 2800 | 13700 | 4200 | 3100 | 13890 | 8180 |
| 80 | 1; 2; 3 | 2800 | 14000 | 4200 | 3100 | 14085 | 8285 |
| 100 | 1; 2; 3 | 3190 | 13000 | 4590 | 3490 | 15520 | 8920 |
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 3.
Таблица 3
| Комплектующие | Обозначение | Количество |
| Резервуар | РГП или РГН | 1 шт. |
| Комплектовочная ведомость | 1 экз. | |
| Руководство по эксплуатации | КМЗ-050.00.000 | 1 экз. |
| Паспорт | КМЗ-055.00.000 ПС | 1 экз. |
осуществляется в соответствии с ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонный уровнемер, пределы абсолютной погрешности ±1 мм.
Методика измерений в руководстве по эксплуатации «Резервуары стальные горизонтальные для нефти и нефтепродуктов типа РГП и РГН. Руководство по эксплуатации КМЗ-050.00.000».
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным для нефти и нефтепродуктов РГП, РГН
1. ТУ 3615-001-92157560-2011. Резервуары стальные горизонтальные для нефти и нефтепродуктов типа РГП и РГН.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
