| Номер в госреестре | 56623-14 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | V290, V530, V570 |
| Изготовитель | "Unitronics (1989) (RG) Ltd.", Израиль |
| Год регистрации | 2014 |
| Срок свидетельства | 26.02.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контроллеры программируемые логические серии V290, V530, V570 предназначены для измерения аналоговых унифицированных сигналов напряжения и силы постоянного тока, поступающих с различных датчиков, унифицированных сигналов, поступающих с датчиков термопар и термометров, а также для приема и обработки дискретных сигналов и формирования сигналов автоматизированного контроля и управления в реальном масштабе времени технологическими процессами и объектами.
Контроллеры программируемые логические серии V290, V530, V570 (далее - контроллеры) относятся к проектно-компонуемым устройствам, имеют модульную структуру:
- контроллер с коммуникационными портами (панель оператора и программнологический контроллер - далее по тексту ОПЛК)
- адаптер для подключения модулей расширения
- модули расширения.
Принцип действия контроллеров основан на аналогово-цифровом преобразовании входных сигналов с последующей обработкой встроенным микропроцессором и передачи данных через соответствующие интерфейсы.
В ОПЛК имеются программные средства, выпускаемые в виде блоков для выполнения математических операций, блоков для выполнения логических операций, блоков для выполнения сравнения величин. В ОПЛК встроен жидкокристаллический дисплей (ЖКД) для отображения текстовой и цифровой информации, а также клавиши для ввода уставок, переключения между дисплеями и запуска подпрограмм.
Корпус контроллеров квадратный, выполнен из термостойкой пластмассы. На боковых и задней поверхностях корпуса расположены аналоговые, цифровые, релейные выходы и выходы, интерфейсные разъемы RS232, RS485, CANbus, разъемы для подключения модулей расширения и напряжения питания.
Модули расширения конструктивно выполнены в пластиковых корпусах, устанавливаются на DIN-рейки. (максимально до восьми модулей на каждый ОПЛК).
Контроллеры изготовляются в следующих модификациях V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B и отличаются друг от друга техническими и метрологическими характеристиками (см. таблицу 2
- таблицу 10). Количество аналоговых, цифровых, релейных и интерфейсных выходов и выходов может быть увеличено при подключении к входным цепям контроллеров модулей расширения V200-18-Em, V200-18-E2B, V200-18-E3XB, V200-18-E4XB, V200-18-E5B, V200-18-E6B1, V200-18-E62B1, V200-19-ET1, V200-19-R4, V200-19-RS4-X (метрологические и технические характеристики модулей приведены в таблице 2 - таблице 10).

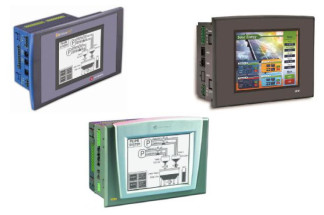

Общий вид контроллеров программируемых логических серии V290, V530, V570 представлен на рисунке 1.
Рисунок 1 - Фотографии общего вида контроллеров программируемых логических серии
V290, V530, V570
Программное обеспечение контроллеров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики контроллеров с учетом погрешности, вносимой ПО, представлены в таблице 2. Идентификационные данные программного обеспечения контроллеров программируемых логических серии V290, V530, V570 представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров.
| Модификация прибора | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| 1 | 2 | 3 | 4 | 5 |
| V530 | firmware | 5.4.32 | E2B57DE | CRC32 |
| V290, V570 | firmware | 3.6.14 | EC72E44 | CRC32 |
Защита программного обеспечения СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Таблица 2 - Метрологические характеристики контроллеров и модулей расширения при измерении силы (напряжения) постоянного тока на аналоговых входах_
| Модификация | Диапазоны измерений | Пределы допускаемой основной приведенной погрешности измерений |
| 1 | 2 | 3 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B с модулями расширения V200-18-E62B, V200-18-Em | от 0 В до 10 В от 0 мА до 20 мА от 4 мА до 20 мА | ± 0,9 % |
| Примечания: | югрешности измерения, вызванной изменением темпера-нах рабочих температур, ± 0,04 %; контроллеров модификаций V570-57-C30B, V570-57-570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-ним модулей расширения. | |
| 1) Пределы допускаемой дополнительной г туры окружающей среды на 1 °C в диапазо 2) Метрологические характеристики для T40B, V570-57-T20B, V570-57-T20B-J, V B20B действительны при подключении к | ||
Таблица 3 - Метрологические характеристики контроллеров и модулей расширения при изме-
| рении температуры при помощи термоп | реобразователей сопротивления | ||
| Модификация | Тип термопреобразователя сопротивления | Диапазон измерений | Пределы допускаемой основной приведенной погрешности измерений |
| 1 | 2 | 3 | 4 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B с модулями расширения V200-18-E3XB, V200-18-E4XB, V200-18-E6B | Pt100 | минус 200 °С до 600 °С | ± 0,4 % |
| Примечания: 1) Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на 1 °C в диапазонах рабочих температур, ± 0,04 %; 2) Метрологические характеристики для контроллеров модификаций V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B действительны при подключении к ним модулей расширения. | |||
Таблица 4 - Метрологические характеристики контроллеров и модулей расширения при измерении температуры при помощи термопар_
| Модификация | Тип термопары | Диапазоны измерений | Пределы допускаемой основной приведенной погрешности измерений |
| 1 | 2 | 3 | 4 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B c модулями расширения V200-18-E3XB, V200-18-E4XB, V200-18-E6B | B | от 200 °С до 1820 °C | ± 0,4 % |
| E | от минус 200 °С до 750 °C | ± 0,4 % | |
| J | от минус 200 °С до 760 °C | ± 0,4 % | |
| K | от минус 200 °С до 1250 °C | ± 0,4 % |
| 1 | 2 | 3 | 4 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B с модулями расширения V200-18-E3XB, V200-18-E4XB, V200-18-E6B | N | от минус 200 °С до 1300 °C | ± 0,4 % |
| R | от 0°С до 1768 °C | ± 0,4 % | |
| S | от 0°С до 1768 °C | ± 0,4 % | |
| Примечания: | тельной погрешности измерения, вызванной изменением темпера-диапазонах рабочих температур, ± 0,04 %; ики для контроллеров модификаций V570-57-C30B, V570-57-20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-эчении к ним модулей расширения. | ||
| 1) Пределы допускаемой дополни туры окружающей среды на 1 °C б 2) Метрологические характерист T40B, V570-57-T20B, V570-57-T B20B действительны при подклк | |||
Таблица 5 - Метрологические характеристики контроллеров и модулей расширения при воспроизведении силы (напряжения) постоянного тока на аналоговых выходах_
| Модификация | Диапазоны воспроизведения | Пределы допускаемой основной приведенной погрешности воспроизведения |
| 1 | 2 | 3 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B; V200-18-E2B c модулями расширения V200-18-E3XB, V200-18-E4XB, V200-18-E6B | от 0 В до 10 В от 0 мА до 20 мА от 4 мА до 20 мА | ± 0,4 % |
| Примечания: 1) Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на 1 °C в диапазонах рабочих температур, ± 0,04 %; 2) Метрологические характеристики для контроллеров модификаций V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B действительны при подключении к ним модулей расширения. | ||
Таблица 6 - Количество и назначение входов (выходов) модулей расширения
| Модификация | Количество и назначение входов (выходов) |
| 1 | 2 |
| V200-18-E1B | 16 цифровых входов, 3 аналоговых входа, 4 цифровых выхода, 10 релейных выходов |
| V200-18-E2B | 16 цифровых входов, 2 аналоговых входа, 4 цифровых выхода, 10 релейных выходов, 2 аналоговых выхода |
| V200-18-E3XB | 18 цифровых входов, 4 аналоговых входа и/или 4 входа PT100/TC, 2 цифровых выходов, 15 релейных выходов, 4 аналоговых выхода |
| V200-18-E4XB | 18 цифровых входов, 4 аналоговых входа и/или 4 входа PT100/TC, 17 цифровых выходов, 4 аналоговых выхода |
| V200-18-E5B | 18 цифровых входов, 3 аналоговых входа, 15 цифровых выходов |
| V200-18-E6B | 18 цифровых входов, 3 аналоговых входа и/или 2 входа PT100/TC, 2 цифровых выхода, 15 релейных выходов, 2 аналоговых выхода |
| V200-18-E62B | 30 цифровых входов, 2 аналоговых входа, 28 цифровых выходов |
| V200-19-ET1 | 1 вход интерфейса Ethernet |
| V200-19-R4 | 1 вход интерфейса RS485 |
| V200-19-RS4-X | 1 вход интерфейса RS232/RS485 |
| Модификация | Диапазон рабочих температур, °С | Максимальная относительная влажность, % |
| 1 | 2 | 3 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B; V200-18-Е1В; V200-18-E2B; V200-18-E3XB | от 0 до 50 | 95 |
Таблица 8 - Технические характеристики контроллеров и модулей расширения
| Модификация | Масса, г, не более | Габаритные размеры, мм, не более (Д х Ш х В) | Напряжение питания постоянного тока, В |
| 1 | 2 | 3 | 4 |
| V570-57-C30B, V570-57-T40B, V570-57-T20B, V570-57-T20B-J, V570-57-T40B, V290-19-C30B, V290-19-T40B, V530-53-B20B | 227 | 109 х 114,1 х 68 | 12 или 24 |
| V200-18-E1B; V200-18-E2B; V200-18-E3XB; V200-18-E5B; V200-18-E6B; V200-18-E62B | 279 | 138 x 123 x 23 | 12 или 24 |
Таблица 9 - Характеристики цифровых входов
| Параметр | Значение | Примечание |
| Диапазон входного напряжения постоянного тока | от 0 В до 5 В (для логики "0") от 17 В до 28,8 В (для логики "1") | для обычного цифрового выхода |
| от 0 В до 3 В (для логики "0") от 20,4 В до 28,8 В (для логики "1") | для высокоскоростного выхода |
Таблица 10 - Характеристики релейных выходов
| Параметр | Значение | Примечание |
| Максимальный выходной ток | 5 А | при активной нагрузке |
| Номинальное напряжение | 250 В переменного тока или 30 В постоянного тока | - |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса контроллеров программируемых логических серии V290, V530, V570 в виде наклейки со стойким к истиранию покрытием.
Таблица 11 - Комплект поставки контроллеров программируемых логических серии V290, V530, V570_
| Наименование | Количество |
| Контроллер программируемый логический серии V290, V530, V570 (по заказу) | 1 шт. |
| Руководство по эксплуатации. | 1 шт. |
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки». Перечень основных средств, применяемых при поверке, указан в таблице 12.
| Таблица 12 - Основные средства, применяемые п | ри поверке | ||
| Тип прибора | Наименование величины | Предел (диапа-зон)воспроизведения | Пределы допускаемой абсолютной погрешности (класс точности) |
| Калибратор универсальный Fluke 5520A | Напряжение постоянного тока | 32,9 В | ± (0,1610-2U + 50 мВ) |
| Сила постоянного тока | 329,999 мА | ± (0,0001-1 + 25 мкА) | |
| Температура | от минус 200 °С до 1820 °С | ± 0,1°С. | |
| Мультиметр | Напряжение постоянного тока | 750 В | ± (0,0610-2U + 0,225 В) |
| Agilent 34410А | Сила постоянного тока | 100 мА | ± (0,0510-2I + 5-мкА) |
| Примечания: 1. U - значение воспроизводимого (измеряемого)напряжения. 2. I - значение воспроизводимой (измеряемой) силы тока. | |||
Методы измерений с помощью контроллеров программируемых логических серии V290, V530, V570 указаны в документе «Контроллеры программируемые логические серии V120, V130, V230, V260, V280, V290, V350, V530, V560, V570, V1040, V1210. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим серии V290, V530, V570
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы изготовителя.
