Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113, 56624-14

Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113 Назначение средства измерений

Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113 предназначены для воспроизведения напряжения и силы постоянного тока для электропитания внешних потребителей и обеспечивают измерение воспроизводимых параметров электропитания.

Описание

Принцип действия источников питания программируемых модульных NI PXIe-4112,

NI PXIe-4113 (далее по тексту - ИППМ) при воспроизведении выходного напряжения и силы постоянного тока заключается в цифро-аналоговом преобразовании задаваемых потребителем на виртуальной лицевой панели (Soft Front Panel) ИППМ требуемых параметров (на экране монитора компьютера с установленной программой N-DCPower Soft Front Panel, подключенного к ИППМ). Принцип измерения воспроизводимых ИППМ напряжения и силы постоянного тока заключается в аналого-цифровом преобразовании снимаемых с выходных клемм ИППМ аналоговых сигналов.

ИППМ выпускаются в двух модификациях NI PXIe-4112 и NI PXIe-4113, отличающихся диапазонами выходного напряжения и силы постоянного тока, а также метрологическими характеристиками.

Конструктивно ИППМ выполняются в виде платы с лицевой панелью, предназначенной для установки на шасси различного исполнения (форматов PXI, PCI/PCIe).

Виртуальная лицевая панель обеспечивает как управление параметрами выходных сигналов ИППМ, так и визуализацию результатов измерения ИППМ воспроизводимых ими выходного напряжения и силы постоянного тока.

Питание ИППМ осуществляется как от шасси напряжениями постоянного тока 3,3 В и 12 В, так и от внешнего источника постоянного тока напряжением 50 В.

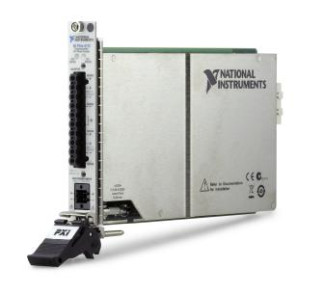

Внешний вид источников питания программируемых модульных ИППМ NI PXIe-4112,

NI PXIe-4113 показан на рисунке 1.

VMSOIWi

piNrrauwNiS

Программное обеспечение

Встроенное программное обеспечение (ВПО) источников питания программируемых модульных NI PXIe-4112, NI PXIe-4113 не влияет на их метрологические характеристики (метрологические характеристики нормированы с учетом ВПО). ВПО заносится в энергонезависимую память модулей на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты по МИ 3286-2010 - "А"). Программная защита ВПО реализована за счет наличия пароля допуска с отклонением при вводе неверного пароля. Механическая защита ВПО осуществляется за счет установки разрушаемой пломбы на разъемных частях (защитных экранах) модулей источников NI PXIe-4112, NI PXIe-4113.

Для управления источниками питания программируемыми модульных NI PXIe-4112, NI PXIe-4113 используется внешнее программное обеспечение "NI-DCPower Soft Front Panel".

Идентификационные данные внешнего программного обеспечения источников питания программируемых модульных NI PXIe-4112, NI PXIe-4113 (ПО) приведены в таблице 1.

Таблица 1

Уровень защиты по МИ 3286-2010 - "С".

Технические характеристики

Диапазоны воспроизведения /измерения выходного напряжения постоянного тока, В

NI PXIe-4112..........................................................от 0,1 до 60

NI PXIe-4113 .........................................................от 0,03 до 10

Диапазоны воспроизведения /измерения силы выходного постоянного тока, А

NI PXIe-4112..........................................................от 0,1 до 1

NI PXIe-4113 .........................................................от 0,02 до 6

Пределы допускаемой основной абсолютной погрешности воспроизведения

-    напряжения постоянного тока

NI PXIe-4112..........................................................0,12 %U + 55 мВ

NI PXIe-4113 .........................................................0,10 %U + 15 мВ

-    силы постоянного тока

NI PXIe-4112..........................................................0,15 %I + 10 мА

NI PXIe-4113 .........................................................0,15 %I + 20 мА

Температурный коэффициент в режиме воспроизведения (на 1 0С)

-    напряжения постоянного тока

NI PXIe-4112..........................................................0,008 %U + 0,3 мВ

NI PXIe-4113 .........................................................0,004 %U + 0,1 мВ

-    силы постоянного тока

NI PXIe-4112..........................................................0,015 %I + 0,05 мА

NI PXIe-4113 .........................................................0,015 %I + 0,14 мА

Пределы допускаемой основной абсолютной погрешности измерений

-    напряжения постоянного тока

NI PXIe-4112..........................................................0,10 %U + 50 мВ

NI PXIe-4113 .........................................................0,10 %U + 15 мВ

-    силы постоянного тока

NI PXIe-4112..........................................................0,15 %I + 4 мА

NI PXIe-4113 .........................................................0,15 %I+ 20 мА

Температурный коэффициент в режиме измерений (на 1 0С)

-    напряжения постоянного тока

NI PXIe-4112..........................................................0,004 %U + 1,5 мВ

NI PXIe-4113 .........................................................0,004 %U + 0,25 мВ

-    силы постоянного тока

NI PXIe-4112..........................................................0,015 %I + 0,05 мА

NI PXIe-4113 .........................................................0,015 %I + 0,21 мА

Примечание: U, I - установленные/измеренные на выходе ИППМ значения напряжения и силы постоянного тока соответственно.

Рабочие условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С........................ от 0 до 55

-    относительная влажность воздуха при 25 °С, %.............................до 80

-    диапазон атмосферного давления, кПа ..................................от 84 до 106,7

Габаритные размеры (ВхШхД), мм, не более........................................20*130*216

Масса, г, не более..................................................................................443

Питание

от внешнего источника постоянного тока, В....................................50

от шасси, В........................................................................ 3,3; 12,0

Потребляемая мощность, Вт, не более

при питании от внешнего источника постоянного тока......................180

при питании от шасси.................................................................5

Средняя наработка на отказ, ч............................................................... 20000

Средний срок службы, лет......................................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую поверхность (защитные экраны) ИППМ - в виде наклейки.

Комплектность

-    источник питания программируемый модульный (модификация определяется заказом);

-    руководство по эксплуатации;

-    методика поверки МП2064-0087-2013

-    прикладная программа "NI-DCPower Soft Front Panel " (на диске)

Поверка

осуществляется по документу МП2064-0087-2013 "Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" в декабре 2013 г.

Перечень основных средств поверки:

-    мультиметр В7-64/1,

измерение напряжения постоянного тока, диапазон от 0 до 500 мВ, ± (0,004% Ux + 3 ед.м.р.);

диапазон от 500 мВ до 2 В, ± (0,004% Ux + 5 ед.м.р.); диапазон от 2 до 12,5 В, ± (0,004% Ux + 2 ед.м.р.); диапазон от 12,5 до 50 В, ± (0,005% Ux + 3 ед.м.р.); диапазон от 50 до 200 В, ± (0,005% Ux + 5 ед.м.р.) измерение силы постоянного тока, диапазон от 0 до 1000 мА, ± (0,02% Ix + 2 ед.м.р.)

диапазон от 1000 до 2000 мА, ± 0,03% Ix

-    шунт токовый Agilent 34330А на 30 А, 1 Ом, ± 0,02 %.

Сведения о методах измерений

Приведены в документе "Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к источникам питания программируемым модульным NI PXIe-4112, NI PXIe-4113

1.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.

2.    ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    Техническая документация изготовителя.
