Мерники эталонные 1-го разряда М1р-94,63, 56626-14

Назначение

Мерник эталонный 1-го разряда типа М1р-94,63 (далее по тексту - мерник) предназначен для поверки компакт-прувера.

Описание

Принцип работы мерника заключается в следующем: рабочая жидкость подается в предварительно смоченный рабочей жидкостью мерник через наливной кран. Перед заполнением мерник должен быть установлен по уровню. После заполнения мерника до отметки номинальной вместимости по шкале, жидкость сливают через сливной кран сплошной струей в поверяемую меру с последующей выдержкой 1 мин. на слив капель.

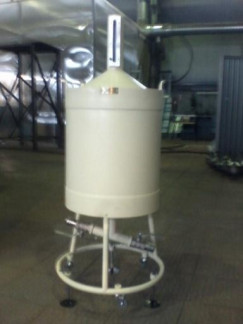

Мерник состоит из резервуара, измерительной горловины с отметкой на уровне соответствующем номинальной вместимости мерника, сливного и наливного кранов. Для контроля установки мерника в вертикальное положение на резервуаре устанавливается ампула уровня.

Резервуар мерника устанавливается на трубчатую раму, имеющую опоры для передвижения мерника и домкраты для установки его в вертикальное положение. Для удобства перемещения мерник снабжен проушинами.

Клеймо наносится на навесных пломбах и на горловине один из винтов, крепящий чашечку пломбировочную, пломбируется мастикой.

Технические характеристики

Пределы допускаемой относительной погрешности мерника при температуре 293 К (20 ° С) ± 0,02 % номинальной вместимости.

Номинальная вместимость, габаритные размеры и масса мерника соответствуют значениям, указанным в таблице 1._

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

мерник эталонный 1-го разряда М1р-94,63 - 1 шт. паспорт на мерник - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.400-80 «Государственная система обеспечения единства измерения. Мерники металлические образцовые. Методика поверки» при выпуске из производства. В эксплуатации мерники допускается поверять по ГОСТ Р 8.682-2009 «Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки».

Перечень основных средств поверки:

-весы эталонные специального I класса точности по ГОСТ Р 53228-2008;

-наборы эталонных гирь класса точности F1 по ГОСТ OIML R111-1-2009;

-цилиндры, мензурки, колбы, пробирки по ГОСТ 1770-74;

-термометры жидкостные стеклянные ПГ ± 0,1 ° С по ГОСТ 13646-68.

Сведения о методах измерений

изложены в разделе 7 паспорта ЭТ 145.00.00.00 ПС

Нормативные документы, устанавливающие требования к мернику эталонному 1-го разряда М1р-94,63

1.    ГОСТ 8.470-82 «Государственная система обеспечения единства измерения. Государственная поверочная схема для средств измерений объема жидкости».

2.    ГОСТ 8.400-80 «Государственная система обеспечения единства измерения. Мерники металлические образцовые. Методика поверки».

Лист № 3 Всего листов 3

Рекомендации к применению

осуществление государственных учётных операций.
