Номер в госреестре	56627-14
Наименование СИ	Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха ОАО "ЕВРАЗ ЗСМК"
Изготовитель	"Danieli & C. Officine Meccaniche S.p.A." (Danieli & C), Италия
Год регистрации	2014
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Описание

ИС является средством измерений единичного производства. Конструктивно ИС представляет собой трёхуровневую распределённую систему. Измерительные каналы (далее -ИК) ИС состоят из следующих компонентов (по ГОСТ Р 8.596):

1) измерительные компоненты - первичные измерительные преобразователи (в том числе взрывозащищённые), имеющие нормированные метрологические характеристики (нижний уровень ИС);

2) комплексные компоненты (средний уровень ИС):

- контроллеры программируемые SIMATIC S7-400 и SIMATIC S7-300 (далее - ПЛК);

- устройства распределенного ввода-вывода SIMATIC ЕТ200 (далее - УВВ);

3) вычислительные компоненты - автоматизированные рабочие места (АРМ), быстродействующий анализатор данных, сервер (верхний уровень ИС);

4) связующие компоненты - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.

Измерительные каналы ИС имеют простую структуру, которая реализует прямой метод измерений путём последовательных измерительных преобразований. ИС имеет в своём составе 109 ИК. Структурная схема ИС приведена на рисунке 1.

Принцип действия ИС заключается в следующем. ИС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в сигналы постоянного тока (от 4 до 20 мА), сигналы термопреобразователей сопротивления. Модули аналогового ввода ПЛК и УВВ измеряют аналоговые унифицированные выходные сигналы измерительных преобразователей, сигналы с термопреобразователей сопротивления, выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров. ПЛК выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной и аварийной сигнализации. ПЛК по цифровому каналу передают информацию в реальном времени на быстродействующий анализатор данных CCM_FDA, сервер второго уровня L2 Server и на четыре АРМ оператора: CCM_OWS#1, CCM_OWS#2 (инженерная станция), CCM_OWS#3, CCM_OWS#4.

АРМ оператора предназначены для осуществления функций управления производством (введение и отслеживание плавок; отображение времени, оставшегося до завершения технологического цикла; регистрация событий; составление отчетов по плавке),

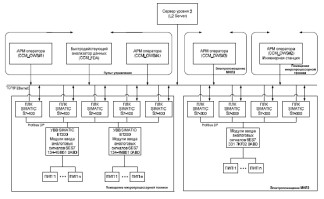

ПИП - первичный измерительный преобразователь Рисунок 1 - Структурная схема ИС

функций управления технологическим процессом (диспетчерское управление процессом разливки).

ИС обеспечивает выполнение следующих основных функций:

1) измерение и отображение текущих значений технологических параметров;

2) первичная обработка результатов измерений;

3) хранение архивов значений параметров технологического процесса глубиной не менее месяца и построение трендов;

4) автоматическая диагностика состояния технологического оборудования и контроль протекания технологического процесса;

5) ведение журнала сообщений;

6) формирование предупредительной и аварийной сигнализации;

7) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;

8) ведение системы обеспечения единого времени.

Система обеспечения единого времени (СОЕВ) ИС выполняет функцию измерений и синхронизации времени. СОЕВ включает в свой состав АРМ оператора, быстродействующий анализатор данных (БАД) и сервер второго уровня L2 Server. Сервер времени ОАО «ЕВРАЗ ЗСМК» осуществляет приём сигналов точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2) и осуществляет синхронизацию шкал времени часов сервера L2 Server. L2 Server один раз в час осуществляет синхронизацию шкал времени часов АРМ оператора и БАД.

Программное обеспечение

Структура и функции программного обеспечения (ПО) ИС:

ПО АРМ оператора (CCM_OWS#1 - CCM_OWS#4) функционирует в SCADA-системе Wonderware Intouch и осуществляет отображение мнемосхемы оборудования машины непрерывного литья заготовок, измеренных значений параметров технологического процесса, а также обеспечивает введение команд ручного управления, обновление уставок, построение трендов, управление аварийными сигналами, ведение архивов, регистрацию аварийных событий и действий персонала.

ПО быстродействующего анализатора данных CCM_FDA функционирует в специализированном пакете FDA и СУБД Borland Interbase и предназначено для контроля и анализа работы машины непрерывного литья заготовок, ведения архивов.

ПО сервера второго уровня L2 Server осуществляет регистрацию, хранение результатов измерений в СУБД SQL Server.

Встроенное ПО ПЛК (метрологически значимая часть ПО ИС) разработано в системе программирования SIMATIC Step7 и осуществляет автоматизированный сбор, передачу, обработку измерительной информации, формирование журнала сообщений, а также обеспечивает работу аварийной сигнализации.

Идентификация метрологически значимой части ПО ИС (ПО ПЛК) выполняется по команде оператора, доступ защищён паролем. Идентификационные данные приведены в таблице 1.

Метрологические характеристики ИС нормированы с учётом ПО ПЛК.

Защита ПО ПЛК соответствует уровню «А» по классификации МИ 3286-2010. Для защиты программного обеспечения АРМ оператора, БАД и сервера от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО АРМ оператора, БАД и сервера соответствует уровню «С» по классификации МИ 3286-2010.

Идентификационное наименование программного обеспечения

Номер

версии

(идентифи

кационный

номер)

програм

много

обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисле

ния

цифро

вого

иденти

фикатора

програм

много

обеспече

ния

Для файла конфигурации subblk.dbt проекта «Evraz To DA» ПЛК SIMATIC S7-400

F07C51643BEFB397EEA4A4655F721983

MD5

Для файла конфигурации subblk.dbt проекта «NKMK M-EMS» ПЛК SIMATIC S7-300

81B7508FF655601EA4797F1933AC8224

MD5

Технические характеристики

1 Метрологические характеристики измерительных каналов ИС приведены в таблице 2.

2 Параметры электрического питания:

- напряжение питания постоянного тока, В от 12 до 42;

- напряжение питания переменного тока, В от 198 до 242;

- частота, Гц от 49 до 51.

3 Параметры выходных сигналов с первичных измерительных преобразователей:

3.1 Непрерывные сигналы (по ГОСТ 26.011-80):

- электрический ток, мА от 4 до 20.

3.2 Сигналы с термопреобразователей сопротивления с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009.

4 Коммуникационные каналы и характеристики интерфейсов

4.1 Информационный обмен между УВВ, модулями аналогового ввода ПЛК и измерительными компонентами ИС осуществляется по кабелям контрольным и кабелям Siemens SIMATIC NET Profibus FC GP.

4.2 Информационный обмен между комплексными и вычислительными компонентами осуществляется по интерфейсу Industrial Ethernet, между модулями аналогового ввода УВВ, ПЛК и микропроцессорными модулями ПЛК - по интерфейсу Profibus DP.

5 Условия эксплуатации

5.1 Измерительных и связующих компонентов ИС:

- температура окружающей среды, °С от минус 40 до 50;

- атмосферное давление, кПа от 90 до 110;

- относительная влажность воздуха, % от 40 до 80.

5.2 Комплексных и вычислительных компонентов ИС:

- температура окружающего воздуха, °С от 0 до 40;

- относительная влажность воздуха, % от 40 до 80;

- атмосферное давление, кПа от 90 до 110.

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
1	Расход воды на выходе с холодной стороны теплообменника охлаждения ЭМП	от 0,0053 до 200 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль ввода токовых сигналов 6ES7 134-4GB01-0AB0 устройства распределенного ввода-вывода SIMATIC ET200 (далее - Модуль 6ES7 134-4GB01-0AB0)	22734-11	g=±0,4 %	g=±0,6 %
2	Расход воды на выходе ЭМП ручей 1	от 0,45 до 45 м3/ч	Расходомер вихревой OPTISWIRL 4070	44750-10	5=±0,75 %	-	5=±2,2 %	5=±3,6 %
			Модуль ввода аналоговых сигналов 6ES7 331 7KF02 0AB0 контроллера программируемого SIMATIC S7-300 ( далее - Модуль 6ES7 331 7KF02 0AB0)	15772-11	g=±0,5 %	g=±0,7 %
3	Расход воды на выходе ЭМП ручей 2	от 0,45 до 45 м3/ч	Расходомер вихревой OPTISWIRL 4070	44750-10	5=±0,75 %	-	5=±2,2 %	5=±3,6 %
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %
4	Расход воды на выходе ЭМП ручей 3	от 0,45 до 45 м3/ч	Расходомер вихревой OPTISWIRL 4070	44750-10	5=±0,75 %	-	5=±2,2 %	5=±3,6 %
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %
5	Расход воды на выходе ЭМП ручей 4	от 0,45 до 45 м3/ч	Расходомер вихревой OPTISWIRL 4070	44750-10	5=±0,75 %	-	5=±2,2 %	5=±3,6 %
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %
6	Уровень воды	от 0 до 1150 мм	Преобразователь измерительный уровня Waterpilot FMX167	17575-09	g=±0,2 %	g=±0,15 %/10 °С	g=±0,5 %	g=±1,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
7	Давление воды на выходе с горячей стороны теплообменника	от 0 до 8 бар	Преобразователь давления измерительный Cerabar М PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
8	Температура воды на выходе ЭМП ручей 1	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,65+ +0,002\|t\|) °С	A=±(1,35+ +0,002\|t\|) °С
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
9	Температура воды на выходе ЭМП ручей 2	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,65+ +0,002\|t\|) °С	A=±(1,35+ +0,002\|t\|) °С
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %
10	Температура воды на выходе ЭМП ручей 3	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,65+ +0,002\|t\|) °С	A=±(1,35+ +0,002\|t\|) °С
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %
11	Температура воды на выходе ЭМП ручей 4	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,65+ +0,002\|t\|) °С	A=±(1,35+ +0,002\|t\|) °С
			Модуль 6ES7 331 7KF02 0AB0	15772-11	g=±0,5 %	g=±0,7 %
12	Температура воды на входе с холодной стороны теплообменника охлаждения ЭМП	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
13	Температура воды на выходе с холодной стороны теплообменника охлаждения ЭМП	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
14	Температура воды на выходе с горячей стороны теплообменника охлаждения ЭМП	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
15	Температура воды на входе с горячей стороны теплообменника охлаждения ЭМП	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
16	Температура воды	от минус 20 до 60 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,5+ +0,002\|t\|) °С	А=±(1,00+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
17	Удельная электрическая проводимость в замкнутом контуре	от 4 до 1200 мкСм/см	Кондуктометр CLM 253	28381-12	g=±2 %	g=±1,0 %/10 °С	g=±2,5%	g=±3,5 %
			Модуль 6ES7 134-4GB11-0AB0	22734-11	g=±0,4 %	g=±0,6 %
18	Расход воды на выходе с холодной стороны теплообменников	от 0,0053 до 1000 м3/ч	Расходомер электромагнитный OPTIFLUX 2000	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
19	Уровень воды	от 0 до 1650 мм	Преобразователь измерительный уровня Waterpilot FMX167	17575-09	g=±0,2 %	g=±0,15 %/10 °С	g=±0,5 %	g=±1,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
20	Температура воды на входе с холодной стороны теплообменников	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
21	Температура воды на выходе с холодной стороны теплообменников	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
22	Температура воды на выходе с горячей стороны теплообменников	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
23	Температура воды на входе с горячей стороны теплообменников	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
24	Температура воды	от минус 20 до 60 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,5+ +0,002\|t\|) °С	A=±(1,00+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
25	Расход воды в третичный замкнутый контур	от 0,0053 до 620 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
26	Расход воды перепускного контура кристаллизаторов	от 0,0053 до 400 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
27	Расход избыточной воды контура вторичного охлаждения через форсунки	от 0,0053 до 100 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
28	Расход воды после широкой стороны кристаллизатора. Ручей 1	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
29	Расход воды после узкой стороны кристаллизатора. Ручей 1	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
30	Расход воды после широкой стороны кристаллизатора. Ручей 2	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
31	Расход воды после узкой стороны кристаллизатора. Ручей 2	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
32	Расход воды после широкой стороны кристаллизатора. Ручей 3	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
33	Расход воды после узкой стороны кристаллизатора. Ручей 3	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
34	Расход воды после широкой стороны кристаллизатора. Ручей 4	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
35	Расход воды после узкой стороны кристаллизатора. Ручей 4	от 0,0053 до 150 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
36	Расход воды на опорные валки (контур 1а). Ручей 1	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
37	Расход воды на опорные валки (контур 1а). Ручей 2	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
38	Расход воды на опорные валки (контур 1а). Ручей 3	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
39	Расход воды на опорные валки (контур 1а). Ручей 4	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
40	Расход воды на опорные валки (контур 1б). Ручей 1	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
41	Расход воды на опорные валки (контур 1б). Ручей 2	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
42	Расход воды на опорные валки (контур 1б). Ручей 3	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
43	Расход воды на опорные валки (контур 1б). Ручей 4	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
44	Расход воды на подвижный сектор (контур 2а). Ручей 1	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
45	Расход воды на подвижный сектор (контур 2а). Ручей 2	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
46	Расход воды на подвижный сектор (контур 2а). Ручей 3	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
47	Расход воды на подвижный сектор (контур 2а). Ручей 4	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
48	Расход воды на подвижный сектор (контур 2б). Ручей 1	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
49	Расход воды на подвижный сектор (контур 2б). Ручей 2	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
50	Расход воды на подвижный сектор (контур 2б). Ручей 3	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB11-0AB0	22734-11	g=±0,4 %	g=±0,6 %
51	Расход воды на подвижный сектор (контур 2б). Ручей 4	от 0,0053 до 5 м3/ч	Расходомер электромагнитный OPTIFLUX 2000F	40075-08	5=±0,5 %	-	S=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB11-0AB0	22734-11	g=±0,4 %	g=±0,6 %
52	Расход воды на неподвижный сектор (контур 3). Ручей 1	от 0,0053 до 4 м3/ч	Расходомер электромагнитный OPTIFLUX 4000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
53	Расход воды на неподвижный сектор (контур 3). Ручей 2	от 0,0053 до 4 м3/ч	Расходомер электромагнитный OPTIFLUX 4000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
54	Расход воды на неподвижный сектор (контур 3). Ручей 3	от 0,0053 до 4 м3/ч	Расходомер электромагнитный OPTIFLUX 4000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
55	Расход воды на неподвижный сектор (контур 3). Ручей 4	от 0,0053 до 4 м3/ч	Расходомер электромагнитный OPTIFLUX 4000F	40075-08	5=±0,5 %	-	5=±1,7 %	5=±3,0 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
56	Давление воды в третичном замкнутом контуре	от 0 до 10 бар	Преобразователь давления измерительный Cerabar М PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
57	Давление сжатого воздуха перед осушкой	от 0 до 8 бар	Преобразователь давления измерительный Cerabar М PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
58	Давление воды замкнутого контура кристаллизаторов	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
59	Давление аргона для защиты струи стальковша	от 0 до 16 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
60	Давление сжатого воздуха на вторичное охлаждение	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
61	Давление воды после широкой стороны кристаллизатора. Ручей 1	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
62	Давление воды после узкой стороны кристаллизатора. Ручей 1	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
63	Давление воды после широкой стороны кристаллизатора. Ручей 2	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
64	Давление воды после узкой стороны кристаллизатора. Ручей 2	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
65	Давление воды после широкой стороны кристаллизатора. Ручей 3	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
66	Давление воды после узкой стороны кристаллизатора. Ручей 3	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
67	Давление воды после широкой стороны кристаллизатора. Ручей 4	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
68	Давление воды после узкой стороны кристаллизатора. Ручей 4	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
69	Давление воды на опорные валки (контур 1а). Ручей 1	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
70	Давление воды на опорные валки (контур 1а). Ручей 2	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
71	Давление воды на опорные валки (контур 1а). Ручей 3	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
72	Давление воды на опорные валки (контур 1а). Ручей 4	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
73	Давление воды на опорные валки (контур 1б). Ручей 1	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
74	Давление воды на опорные валки (контур 1б). Ручей 2	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
75	Давление воды на опорные валки (контур 1б). Ручей 3	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
76	Давление воды на опорные валки (контур 1б). Ручей 4	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
77	Давление воды на подвижный сектор (контур 2а). Ручей 1	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
78	Давление воды на подвижный сектор (контур 2а). Ручей 2	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
79	Давление воды на подвижный сектор (контур 2а). Ручей 3	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
80	Давление воды на подвижный сектор (контур 2а). Ручей 4	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
81	Давление воды на подвижный сектор (контур 2б). Ручей 1	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
82	Давление воды на подвижный сектор (контур 2б). Ручей 2	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
83	Давление воды на подвижный сектор (контур 2б). Ручей 3	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
84	Давление воды на подвижный сектор (контур 2б). Ручей 4	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
85	Давление воды на неподвижный сектор (контур 3). Ручей 1	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
86	Давление воды на неподвижный сектор (контур 3). Ручей 2	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
87	Давление воды на неподвижный сектор (контур 3). Ручей 3	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
88	Давление воды на неподвижный сектор (контур 3). Ручей 4	от 0 до 12 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
89	Давление воды вторичного открытого контура	от 0 до 20 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
90	Температура воды после кристаллизатора широкая сторона ручей 1	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
91	Температура воды после кристаллизатора узкая сторона ручей 1	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
92	Температура воды после кристаллизатора широкая сторона ручей 2	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,55+ +0,002\|t\|) °С	A=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
93	Температура воды после кристаллизатора узкая сторона ручей 2	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
94	Температура воды после кристаллизатора широкая сторона ручей 3	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
95	Температура воды после кристаллизатора узкая сторона ручей 3	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
96	Температура воды после кристаллизатора широкая сторона ручей 4	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
97	Температура воды после кристаллизатора узкая сторона ручей 4	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
98	Температура воды кристаллизатора замкнутого контура	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
99	Температура воды третичного замкнутого контура	от 0 до 100 °С	Термопреобразователь сопротивления платиновый TR8 013	32030-06	А=±(0,15+0,002\|t\|) °С	-	А=±(0,55+ +0,002\|t\|) °С	А=±(1,15+ +0,002\|t\|) °С
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
100	Давление инструментального воздуха для управления клапанами	от 0 до 8 бар	Преобразователь давления измерительный Cerabar M PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
101	Давление сжатого воздуха после осушки	от 0 до 8 бар	Преобразователь давления измерительный Cerabar М PMP51	41560-09	g=±0,15 %	g=±0,45 %/10 °С	g=±0,5 %	g=±3,3 %
			Модуль 6ES7 134-4GB01-0AB0	22734-11	g=±0,4 %	g=±0,6 %
102	Температура брони промежуточного ковша - телега 1	от 0 до 600 °С	Термопреобразователь сопротивления платиновые РЦ00 серии 5	33471-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,75+ +0,002\|t\|) °С	A=±(1,75+ +0,002\|t\|) °С
			Модуль 6ES7 134-4NB51-0AB0	22734-11	A=±0,6 °С	A=±1,0 °С
103	Температура брони промежуточного ковша - телега 2	от 0 до 600 °С	Термопреобразователь сопротивления платиновые РЦ00 серии 5	33471-06	A=±(0,15+0,002\|t\|) °С	-	A=±(0,75+ +0,002\|t\|) °С	A=±(1,75+ +0,002\|t\|) °С
			Модуль 6ES7 134-4NB51-0AB0	22734-11	A=±0,6 °С	A=±1,0 °С
104	Температура жидкой стали	от 800 до 1800 °С	Прибор для измерения температуры жидких металлов Digitemp E	23418-07	Д=±1°С	Д=±1°С	Д=±1°С	Д=±2 °С
105	Температура жидкой стали	от 800 до 1800 °С	Прибор для измерения температуры жидких металлов Digitemp E	23418-07	Д=±1°С	Д=±1°С	Д=±1°С	Д=±2 °С
106	Температура 1 подшипника пароотсоса 14	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ-0595-01	32458-11	Д=±(0,3+0,005\|ф ° С	-	Д=±(1,3+ +0,005\|t\|) °С	Д=±(2,8+ +0,005\|t\|) °С
			Модуль 6ES7 134-4NB51-0AB0	22734-11	A=±1,0 °С	A=±1,5 °С

№ ИК	Наименование ИК ИС	Диапазон измерений физической величины, ед. измерений	СИ, входящие в состав ИК ИС				Границы допускаемой основной погрешности ИК	Границы допускаемой погрешности ИК в рабочих условиях
			Наименование, тип СИ	Номер в Гос. реестре СИ	Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности
107	Температура 2 подшипника пароотсоса 14	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ-0595-01	32458-11	Д=±(0,3+0,005\|ф ° С	-	Д=±(1,3+ +0,005\|t\|) °С	Д=±(2,8+ +0,005\|t\|) °С
			Модуль 6ES7 134-4NB51-0AB0	22734-11	A=±1,0 °С	A=±1,5 °С
108	Температура 1 подшипника пароотсоса 15	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ-0595-01	32458-11	Д=±(0,3+0,005\|ф ° С	-	Д=±(1,3+ +0,005\|t\|) °С	Д=±(2,8+ +0,005\|t\|) °С
			Модуль 6ES7 134-4NB51-0AB0	22734-11	A=±1,0 °С	A=±1,5 °С
109	Температура 2 подшипника пароотсоса 15	от 0 до 100 °С	Термопреобразователь сопротивления взрывозащищенный ТСМ-0595-01	32458-11	Д=±(0,3+0,005\|ф ° С	-	Д=±(1,3+ +0,005\|t\|) °С	Д=±(2,8+ +0,005\|t\|) °С
			Модуль 6ES7 134-4NB51-0AB0	22734-11	A=±1,0 °С	A=±1,5 °С
Примечания 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; 8 - относительная погрешность; у - приведённая погрешность; t - измеренное значение температуры. 2) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными техническими и метрологическими характеристиками

6 Сведения о надёжности

6.1 Средний срок службы ИС, лет, не менее 8.

7 Система обеспечения единого времени ИС согласована со шкалой координированного времени государственного первичного эталона Российской Федерации UTC (SU) с погрешностью в пределах ±5 с.

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта.

Комплектность

В комплект ИС входят технические и специализированные программные средства, а также документация, представленные в таблицах 2-4, соответственно. Технические средства (измерительные и комплексные компоненты) представлены в таблице 2, ПО и технические характеристики АРМ и БАД, сервера - в таблице 3, техническая документация - в таблице 4.

Таблица 3

№	Наименование	ПО	Кол- во
1	В состав АРМ оператора CCM OWS#1, CCM_OWS#3, CCM_OWS#4 входят: - компьютер, минимальные требования: процессор Intel Core i3-2100; 3,10 ГГц; 4 Гбайт ОЗУ; 500 Гбайт HDD; DWD-RW; Ethernet 10/100/1000TX; монитор 22”; клавиатура; мышь	Операционная система -MS Windows 7. Прикладное ПО - SCADA-система Wonderware Intouch	3
2	В состав АРМ оператора CCM_OW S#2 (инженерная станция) входят: - компьютер, минимальные требования: процессор Intel Core i3-2100; 3,10 ГГц; 4 Гбайт ОЗУ; 500 Гбайт HDD; DWD-RW; Ethernet 10/100/1000TX; монитор 22”; клавиатура; мышь	Операционная система -MS Windows 7. Прикладное ПО - SCADA-система Wonderware Intouch, Система программирования SIMATIC Step7	1
3	В состав быстродействующего анализатора данных CCM FDA входят: - компьютер, минимальные требования: процессор Intel Core i3-2100; 3,10 ГГц; 4 Гбайт ОЗУ; 500 Гбайт HDD; DWD-RW; Ethernet 10/100/1000 TX; монитор 22”; клавиатура; мышь	Операционная система -MS Windows XP. Прикладное ПО - FDA 2005 СУБД - Interbase 6.0	1
4	В состав сервера уровня 2 L2 SERVER входят: - компьютер, минимальные требования: процессор Intel Xenon E5620; 2,40 ГГц; 6 Гбайт ОЗУ; 72 Гбайт HDD; DWD-RW; Ethernet 10/100/1000 TX; - монитор 22”; клавиатура; мышь	Операционная система -Windows 2008 Server Enterprise. СУБД - SQL Server 2008	1
5	В состав программатора CCM_PGU входят: - компьютер, минимальные требования: процессор Intel Core i5-2520M; 2,50 ГГц; 4 Гбайт ОЗУ; 320 Гбайт HDD; DWD-RW; Ethernet 10/100/1000 TX; монитор 15,6”	Операционная система -MS Windows 7. Прикладное ПО - система программирования SIMATIC Step7 (SIMATIC Step7)	1
6	Контроллер программируемый SIMATIC S7-400	Проект, разработанный в SIMATIC Step7	5
7	Контроллер программируемый SIMATIC S7-300	Проект, разработанный в SIMATIC Step7	4

№	Наименование	Количество
1	DP0BAP Автоматизированная система регулирования параметров машины непрерывного литья заготовок ОАО «ЕВРАЗ ЗСМК». Проектная документация	1
2	Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК». Паспорт	1
3	МП 203-13 ГСИ. Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК». Методика поверки	1
4	DP0BAP Машина непрерывного литья заготовок ОАО «ЕВРАЗ ЗСМК». Руководство оператора (уровень 1)	1
5	DP0BAP Машина непрерывного литья заготовок ОАО «ЕВРАЗ ЗСМК». Руководство АРМ оператора (уровень 2)	1
6	DP0BAP01 Инструкция по эксплуатации и техническому обслуживанию тянуще-правильного устройства	1

Поверка

осуществляется по документу МП 203-13 «ГСИ. Система измерительная автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК». Методика поверки», утверждённому ФБУ «Томский ЦСМ» в декабре 2013 г.

Основные средства поверки:

- средства измерений в соответствии с нормативной документацией по поверке первичных измерительных преобразователей;

- калибратор электрических сигналов СА150. Основные метрологические характеристики калибратора приведены в таблице 5;

- миллиомметр E6-18/1. Основные метрологические характеристики миллиомметра приведены в таблице 5.

Таблица 5

Наименование и тип средства поверки	Основные метрологические характеристики
	Диапазон измерений, номинальное значение	Погрешность, класс точности, цена деления
Калибратор электрических сигналов СА150	диапазон воспроизведения сигналов силы постоянного тока от 0 до 20 мА	А=±(0,025%Х+3 мкА)
	диапазон воспроизведения сопротивления постоянному току от 0 до 500 Ом	А=±(0,02%Х+0,1 Ом)
Миллиомметр Е6-18/1	от 0,0001 до 100 Ом	5 = ±1,5 %
Радиочасы МИР РЧ-02	Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinaed) ± 1 мкс
Примечание: в таблице приняты обозначения: 5 - относительная погрешность; Д - абсолютная погрешность

Сведения о методах измерений

- DP0BAP Машина непрерывного литья заготовок ОАО «ЕВРАЗ ЗСМК». Руководство оператора (уровень 1);

- DP0BAP Машина непрерывного литья заготовок ОАО «ЕВРАЗ ЗСМК». Руководство АРМ оператора (уровень 2).

Нормативные и технические документы, распространяющиеся на систему измерительную автоматизированной системы регулирования параметров машины непрерывного литья заготовок № 1 электросталеплавильного цеха ОАО «ЕВРАЗ ЗСМК»

1 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

2 DP0BAP Автоматизированная система регулирования параметров машины непрерывного литья заготовок ОАО «ЕВРАЗ ЗСМК». Проектная документация

Государственный реестр средств измерений
