| Номер в госреестре | 56628-14 |
| Наименование СИ | Система измерительно-управляющая конвертера № 3 кислородно-конвертерного цеха № 1 ОАО "ЕВРАЗ ЗСМК" |
| Изготовитель | ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительно-управляющая конвертера № 3 кислородно-конвертерного цеха № 1 ОАО «ЕВРАЗ ЗСМК» (далее - ИУС) предназначена для измерений объёмного расхода (воды, кислорода, азота), массового расхода (пара), давления (кислорода, азота, воздуха, воды, пара, масла, дымовых газов), разности давлений (дымовых газов), разрежения (дымовых газов), уровня (воды) и температуры (кислорода, воздуха, воды, пара, дымовых газов, масла, кладки конвертера, стенок бункера предварительного охлаждения, подшипников дымососа), автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, диагностики состояния технологического оборудования ИУС, формирования сигналов предупредительной и аварийной сигнализации.
ИУС является средством измерений единичного производства. Конструкция ИУС представляет собой трехуровневую систему, построенную по иерархическому принципу. В состав ИУС входят 99 измерительных каналов. Измерительные каналы (ИК) ИУС состоят из следующих компонентов (по ГОСТ Р 8.596):
1) измерительные компоненты - первичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИУС);
2) комплексные компоненты - контроллеры программируемые SIMATIC S7-400 (средний уровень ИУС);
3) вычислительные компоненты - автоматизированные рабочие места (АРМ) и серверы (верхний уровень ИУС);
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИУС к другому.
Измерительные каналы ИУС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. Структурная схема ИУС приведена на рисунке 1.
Принцип действия ИУС заключается в следующем. ИУС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в унифицированный сигнал постоянного тока (от 4 до 20 мА) и термоЭДС. Контроллеры программируемые измеряют аналоговые унифицированные выходные сигналы измерительных преобразователей и сигналы с термопар, выполняют их аналогоцифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров, выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной и аварийной сигнализации. Контроллеры программируемые по цифровым каналам передают информацию на серверы, АРМ и информационное табло. Серверы выполняют архивирование информации, ее хранение и передают данные на АРМ для отображения. АРМ обеспечивают отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, отображение информации о состоянии оборудования ИУС, настройку сигнализации. Информационное табло осуществляет отображение текущих значений основных технологических параметров.
Помещение ГПУ дымососа
Помещение ГПУ конвертера № 3
| Серве | р № 1 |
АРМ I «Машинист дистрибутора»
АРМ 3 «Машинист дистрибутора»
АРМ 2 «Оператор котла»
АРМ 4 «Оператор котла»
АРМ 5 «Машинист дистрибутора»
АРМ 6 «Машинист эксгаустера»
| Серве | р № 3 |
Сервер № 2
Industrial
Ethernet
Шкаф AZG 136.1-1
Контроллер программируемый Simatic S7 400 (ZGI)
Шкаф AZG 136.2-1
Контроллер программируемый Simatic S7 400 (ZG2)
RS 485
ИТ
Profibus DP
Помещение ГПУ конвертора № 3 Шкаф AZ 136.2-1
Помещение
Помещение
ПДА отм. 18 м Шкаф AZ 136.2-3
газоанализа Шкаф AZ 039.2-3
Profibus DP Помещение ПДА отм. 42 м
Г Шкаф AZ 136.1-2
Модуль
ввода
аналоговых
сигналов
6ES7 331 7KF02 0AB0
Модуль
ввода
аналоговых
сигналов
6ES7 331 7KF02 ОАВО (№1-№4)
Модуль
ввода
аналоговых
сигналов
6ES7 331 7KF02 ОАВО (№1-№9)
Модуль
ввода
аналоговых
сигналов
6ES7 331 7KF02 ОАВО (№1-№4)
С
5
С
С
5
С
с
5
С
С
с
С
с
С
5
С
с
5
С
С
5
С
ИТ - информационное табло, ПИП - первичный измерительный преобразователь

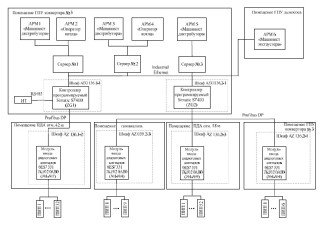

Рисунок 1 - Структурная схема ИУС
Связующими компонентами ИУС являются кабели контрольные, провода термоэлектродные (компенсационные), оптоволоконный кабель PCF, кабель UTP 5 level и кабель Profibus FC.
ИУС обеспечивает выполнение следующих основных функций:
1) измерение и отображение значений физических величин, характеризующих технологический процесс;
2) автоматическая диагностика и отображение состояния технологического оборудования;
3) контроль протекания технологического процесса;
4) формирование журнала сообщений, отображение аварийных, предупредительных, технологических и диагностических системных сообщений и их протоколирование;
5) формирование и отображение сигналов предупредительной, аварийной сигнализации;
6) хранение архивов значений параметров технологического процесса;
7) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;
8) ведение системы обеспечения единого времени.
Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИУС включает в состав: контроллеры программируемые SIMATIC S7-400, серверы, АРМ и сервер технологической информации (СТИ), синхронизирующий время с корпоративным сервером времени ОАО «ЕВРАЗ ЗСМК». Сервер времени осуществляет прием точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). Системное время тайм-серверов согласовано с UTC (SU) с погрешностью, не превышающей 10 мкс. АРМ и серверы один раз в 15 минут обращаются к СТИ, считывают точное время и осуществляют синхронизацию шкал времени часов АРМ и серверов. Контроллеры один раз в 10 минут обращаются к СТИ, считывают точное время и осуществляют синхронизацию шкал времени часов контроллеров. Расхождение времени АРМ и контроллеров не превышает ± 2 с.
Структура и функции программного обеспечения (ПО) ИУС:
- ПО АРМ функционирует в SCADA системе SIMATIC WinCC и осуществляет отображение измеренных значений параметров технологического процесса, архивных данных, журнала сообщений, сигналов предупредительной и аварийной сигнализации, информации о состоянии технологического оборудования ИУС, настройку сигнализации;
- ПО серверов функционирует в SCADA системе SIMATIC WinCC и осуществляет прием данных из контроллеров, хранение архивных данных и сообщений в СУБД MS SQL Server 2000 и передачу данных на АРМ;
- встроенное ПО контроллера программируемого SIMATIC S7-400 (ZG1) (метрологически значимая часть ПО ИУС) и встроенное ПО контроллера программируемого SIMATIC S7-400 (ZG2) (метрологически значимая часть ПО ИУС) разработано в системе программирования STEP 7 и осуществляют автоматизированный сбор, обработку и передачу измерительной информации на серверы, АРМ и информационное табло, осуществляют диагностику оборудования и обеспечивают работу предупредительной и аварийной сигнализации.
Идентификация метрологически значимой части ПО ИУС (ПО контроллеров) выполняется с помощью программатора и USB/MPI адаптера по команде оператора, доступ защищен паролем.
| Идентификацион ное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Проект в системе программирования STEP 7 для контроллера программируемого ZG1: zagruz konv3 | - | Для файла конфигурации проекта zagruz konv3: subblk.dbt 5B200178D5CA3F96775F11B1B3506099 | MD5 |
| Проект в системе программирования STEP 7 для контроллера программируемого ZG2: zagruz_kotel3 | - | Для файла конфигурации проекта zagruz kotel3: subblk.dbt 0C683E09119F7E525FB427B9FB120603 | MD5 |
Метрологические характеристики ИУС нормированы с учетом ПО контроллеров. Защита программного обеспечения контроллера программируемого SIMATIC S7-400 (ZG1) и контроллера программируемого SIMATIC S7-400 (ZG2) соответствует уровню «А» по классификации МИ 3286-2010. Для защиты программного обеспечения АРМ и серверов от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО АРМ и серверов соответствует уровню «С» по классификации МИ 3286-2010.
Метрологические характеристики и характеристики погрешности измерительных каналов ИУС приведены в таблице 2.
Параметры электрической сети питания:
- напряжение питания переменного тока, В от 198 до 242;
- частота, Гц от 49,6 до 50,4;
- напряжение питания постоянного тока, В от 21,6 до 26,4.
Параметры выходных сигналов с первичных измерительных преобразователей:
1) непрерывные сигналы (по ГОСТ 26.011-80):
- электрический ток, мА от 4 до 20;
2) сигналы с термопар с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001.
Параметры входных сигналов модулей ввода аналоговых сигналов контроллеров:
- модуль 6ES7 331 7 KF02 0AB0
(сигнал с термопар с НСХ по ГОСТ Р 8.585-2001) от 0 до 52,41 мВ;
- модуль 6ES7 331 7 KF02 0AB0 (электрический ток) от 4 до 20 мА.
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 1 | Расход кислорода на плавку ярус 1 | от 0 до 500 м3/мин | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | yt<±(0,08-r+0,1) % | 30883-05 | у=±2,2 % | Y=±2,7 % |
| Модуль ввода аналоговых сигналов SM 331 мод.: 6ES7 331 7KF02 0AB0 контроллера программируемого Simatic S7-400 (далее - Модуль 6ES7 331 7KF02 0AB0) | у=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 2 | Расход кислорода на плавку ярус 2 | от 0 до 500 м3/мин | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 3 | Давление кислорода на плавку ярус 1 | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CD00-1AA1 | у=±0,25% | Yt=±0,25 %/10 °C | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 4 | Давление кислорода на плавку ярус 2 | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CD00-1AA1 | y=±0,25% | Yt=±0,25 %/10 °C | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 5 | Расход технической воды на фурму стенд 1 | от 0 до 160 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,0 % | Y=±3 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 6 | Расход технической воды на | от 0 до 160 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,0 % | Y=±3 % |
| фурму стенд 2 | Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 7 | Давление технической воды | от 0 до 16 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CB00-1AA1 | у=±0,25 % | Yt=±0,25 %/10 °C | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| на фурму стенд 1 | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 8 | Давление технической воды | от 0 до 16 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CB00-1AA1 | Y=±0,25 % | Yt=±0,25 %/10 °C | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| на фурму стенд 2 | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 9 | Расход кислорода на сушку | от 0 до 250 м3/мин | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1GА02-1АА1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,3 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 10 | Расход азота | от 0 до 500 м3/мин | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 11 | Давление азота | от 0 до 16 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3СВ00-1АА1 | y=±0,25 % | Yt=±0,25 %/10 °C | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 12 | Давление кислорода на сушку | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CD00-1AA1 | Y =±0,25 % | Yt = ±0,25 %/10 °C | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 13 | Температура кислорода на | от минус 50 до 50 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | у=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| плавку | Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 14 | Температура кислорода на сушку | от минус 50 до 50 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | у=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 15 | Температура кладки конвертера | от 0 до 1100°С | Преобразователь термоэлектрический кабельный КТХА 01.16-020-К1-И-Т310-20-1000 | Д=±2,5 °С от 0 до 333 °С Д=±(0,00751) °С свыше 333 °С | - | 36765-09 | Д=±10°С от 0 до 333 °С Д=±(8+ +0,0075-t) °С | Д=±15 °С от 0 до 333 °С Д=±(12+ +0,0075-t) °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | свыше 333 °С | свыше 333 °С | |||
| 16 | Температура технической воды | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10°С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| на фурму стенд 1 | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 17 | Температура технической воды | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| на фурму стенд 2 | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 18 | Давление питательной | от 0 до 100 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3DA00-1AA1 | Y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| воды нитка 1 | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 19 | Давление питательной | от 0 до 100 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7МР1564-3БА00-1АА1 | у=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| воды нитка 2 | Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | y=±0,005 %/К | 15772-06 | ||||
| 20 | Температура питательной | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | у=±0,25 % | y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| воды | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 21 | Расход циркуляционной воды на | от 0 до 320 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,6 % |
| фронтовую панель котла | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 22 | Расход циркуляционной воды на зад | от 0 до 320 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,6 % |
| нюю панель котла | Модуль 6ES7 331 7KF02 0AB0 | y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 23 | Расход циркуляционной воды на левый экран котла | от 0 до 320 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,6 % |
| Модуль 6ES7 331 7KF02 0AB0 | y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 24 | Расход циркуляционной воды на пра | от 0 до 320 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,6 % |
| вый экран котла | Модуль 6ES7 331 7KF02 0AB0 | y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 25 | Расход питательной воды в период продувки | от 0 до 320 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,6 % |
| Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 26 | Расход циркуляционной воды на заднюю панель в опускном газоходе | от 0 до 160 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,4 % | Y=±2,9 % |
| Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 27 | Расход технической воды на водоохлаждаемую панель укрытия конвертера | от 0 до 500 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,6 % | Y=±3 % |
| Модуль 6ES7 331 7KF02 0AB0 | y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 28 | Давление технической воды на водоохлаждаемую панель укрытия конвертера | от 0 до 10 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CВ00-1AA1 | y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 29 | Расход технической воды на экран сыпучих | от 0 до 50 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 30 | Расход технической воды на защитный экран | от 0 до 80 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-i+0,1) % | 30883-05 | Y=±2,3 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 31 | Расход технической воды на экран фурменного кессона | от 0 до 50 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,2 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 32 | Давление воздуха на фурменный кессон и кессон сыпучих | от 0 до 10 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CВ00-1AA1 | y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 33 | Давление воздуха на течку извести и течку ферросплавов | от 0 до 10 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CA00-1AA1 | y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 34 | Температура воды на выходе из кессона сыпучих | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 35 | Давление оборотной воды перед газоочисткой | от 0 до 10 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CA00-1AA1 | Y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 36 | Расход оборотной воды на узел предварительного охлаждения | от 0 до 200 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,4 % | Y=±2,9 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 37 | Расход оборотной воды на орошаемый газоход | от 0 до 400 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,9 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 38 | Расход оборотной воды на трубе Вентури | от 0 до 400 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,9 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 39 | Давление технической воды на нож гидрозатвора | от 0 до 10 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CA00-1AA1 | y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 40 | Температура воды на выходе из фурменного кессона | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 41 | Расход технической воды на дополнительную панель | от 0 до 150 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3DA00-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 42 | Разрежение дымовых газов в опускном газоходе | от 0 до 100 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-^A02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±5 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 43 | Разрежение дымовых газов перед орошаемым газоходом | от 0 до 250 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3 СА00-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,0 % | Y=±2,6 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 44 | Разрежение дымовых газов перед трубой Вентури | от 0 до 250 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3 СА00-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,0 % | Y=±2,6 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 45 | Разрежение дымовых газов после трубы Вентури | от 0 до 1600 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3DA00-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 46 | Расход технической воды на нож гидрозатвора | от 0 до 20 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,3% | Y=±2,9 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 47 | Температура оборотной воды перед газоочисткой | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10°С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 48 | Разность давлений дымовых газов на трубе Вентури | от 0 до 1600 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3DA00-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 49 | Температура технической. воды на водоохлаждаемую панель укрытия конвертера | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 50 | Температура технической воды на гидросмыв гидрозатвора орошаемого газохода | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 51 | Температура воды гидрозатвора узла предварительного охлаждения | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 52 | Температура дымовых газов перед трубой Вентури | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | у=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | у=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 53 | Температура воды гидрозатвора орошаемого газохода | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | у=±0,25 % | Y=±0,25 % на каждые 10°С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 54 | Температура воды из бака гидрозатвора после трубы Вентури | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 55 | Температура стенок бункера предварительного охлаждения т. 1 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 56 | Температура стенок бункера предварительного охлаждения т. 2 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 57 | Температура стенок бункера предварительного охлаждения т. 3 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 58 | Температура стенок бункера предварительного охлаждения т. 4 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 59 | Температура стенок бункера предварительного охлаждения т. 5 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 60 | Температура стенок бункера предварительного охлаждения т. 6 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 61 | Температура стенок бункера предварительного охлаждения т. 7 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | у=±1,1 % | 15772-06 | |||||
| 62 | Температура стенок бункера предварительного охлаждения т. 8 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 63 | Температура стенок бункера предварительного охлаждения т. 9 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 64 | Температура стенок бункера предварительного охлаждения т. 10 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 65 | Температура стенок бункера предварительного охлаждения т. 11 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 66 | Температура стенок бункера предварительного охлаждения т. 12 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 67 | Температура дымовых газов в опускном газоходе | от 0 до 1100°С | Преобразователь термоэлектрический кабельный КТХА 01.16-020-К1-И-1310-20-1000 | Д=±2,5 °С от 0 до 333 °С Д=±(0,0075•t) °С свыше 333 °С | - | 36765-09 | Д=±10°С от 0 до 333 °С Д=±(8+ +0,00751) °С свыше 333 °С | Д=±15°С от 0 до 333 °С Д=±(12+ +0,00751) °С свыше 333 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 68 | Температура дымовых газов перед орошаемым газоходом | от 0 до 600 °С | Преобразователь термоэлектрический кабельный КТХА 01.16-020-К1-И-1310-20-1000 | Д=±2,5 °С от 0 до 333 °С Д=±(0,00751) °С свыше 333 °С | - | 36765-09 | Д=±7°С от 0 до 333 °С Д=±(4+ +0,00751) °С свыше 333 °С | Д=±9°С от 0 до 333 °С Д=±(7+ +0,00751) °С свыше 333 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 69 | Температура технической воды на гидросмыв гидрозатвора после трубы Вентури | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 70 | Температура воды на гидросмыв гидрозатвора узла предварительного охлаждения | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 71 | Температура технической воды на выходе из дополнительной панели | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 72 | Температура технической воды на выходе из защитного экрана (башмак) | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 73 | Расход циркуляционной воды на потолочный экран (крышка) | от 0 до 160 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,2 % | Y=±2,6 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 74 | Расход циркуляционной воды на песочный затвор крышки котла | от 0 до 20 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,9 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 75 | Расход пара в период продувки (с коррекцией по давлению) | от 0 до 320 т/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,2 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 76 | Давление пара | от 0 до 60 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CG00-1AA1 | y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±0,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 77 | Уровень воды в барабане котла (1 датчик) | от минус 500 до 500 мм | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,1 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| 78 | Уровень воды в барабане котла (2датчик) | от минус 500 до 500 мм | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,1 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | y=±0,5 % | y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 79 | Уровень воды в барабане котла (3 датчик) | от минус 500 до 500 мм | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,1 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 80 | Разрежение дымовых газов в переходном газоходе | от минус 50 до 50 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7МР4433-3СА00-1ЛЛ1^ | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,0 % | Y=±5 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 81 | Разрежение дымовых газов после газоочистки | от 0 до 1600 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3DA00-1AA1-Z | y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | Y=±2,3 % | Y=±2,8 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 82 | Температура пара | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ -2088-02 | Д=±2,5 °С | - | 20285-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 83 | Температура в барабане внизу т. 1 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 84 | Температура в барабане внизу т. 2 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 85 | Температура в барабане внизу т. 3 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5°С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 86 | Температура в барабане вверху т. 1 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5 °С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 87 | Температура в бара | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5 °С | Д=±6°С |
| бане вверху т. 2 | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | ||||
| 88 | Температура в барабане вверху т. 3 | от 0 до 300 °С | Преобразователь термоэлектрический ТХАВ-0188-01-2000-2-25 | Д=±2,5 °С | - | 20286-10 | Д=±5 °С | Д=±6°С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | |||||
| 89 | Температура дымовых газов в переходном газоходе | от 0 до 1100°С | Преобразователь термоэлектрический кабельный КТХА 01.16-020^1^^310-20-1000 | Д=±2,5 °С от 0 до 333 °С Д=±(0,0075•t) °С свыше 333 °С | - | 36765-09 | Д=±10°С от 0 до 333 °С Д=±(8+ +0,00751) °С | Д=±15 °С от 0 до 333 °С Д=±(12+ +0,00751) °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,7 % | Y=±1,1 % | 15772-06 | свыше 333 °С | свыше 333 °С | |||
| 90 | Температура дымовых газов после | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| газоочистки | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 91 | Разрежение дымовых газов | от 0 до 1600 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-3DA00-1AA1-Z | Y<±(0,0029^r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±2,8 % |
| перед дымососом | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 92 | Давление дымовых газов на | от 0 до 100 кгс/м2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1СА02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Yt<±(0,08-r+0,1) % | 30883-05 | у=±2,3 % | Y=±5 % |
| свече | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 93 | Давление масла т.1 | от 0 до 2,5 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CA00-1AA1 | у=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±1,3 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 94 | Давление масла т.2 | от 0 до 2,5 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CA00-1AA1 | y=±0,25 % | Yt=±0,25 %/10 °С | 30883-05 | Y=±1,3 % | Y=±2,7 % |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 95 | Температура масла | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10°С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 96 | Температура дымовых газов перед | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10°С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| дымососом | Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | ||||
| 97 | Температура подшипника 1 дымососа | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 98 | Температура подшипника 2 дымососа | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 99 | Температура технической воды на охлаждение двигателя дымососа | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-02-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,8 °С | Д=±1,4 °С |
| Модуль 6ES7 331 7KF02 0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| Примечания: 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; y - приведенная погрешность, Yt - пределы приведенной дополнительной погрешности от влияния температуры окружающего воздуха; r = max диапазон измерения / установленный диапазон измерения; t - измеренная температура, 0С. 2) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными техническими и метрологическими характеристиками | ||||||||
- информационный обмен между измерительными и комплексными компонентами ИУС осуществляется по кабелям контрольным с медными жилами с ПВХ изоляцией и проводам термоэлектродным (компенсационным);
- информационный обмен между компонентами среднего и верхнего уровней ИУС осуществляется посредством промышленных информационных сетей: Profibus DP для связи модулей ввода аналоговых сигналов с центральными управляющими устройствами контроллеров ZG1 и ZG2; Industrial Ethernet для связи контроллеров ZG1 и ZG2 с серверами, серверов с АРМ, а также связи между контроллерами ZG1 и ZG2;
- для связи контроллера ZG1 с информационным табло используется интерфейс
RS-485.
Климатические условия применения:
- для измерительных и связующих компонентов ИУС:
а) температура окружающего воздуха, °С:
1) преобразователи давления измерительные
от 5 до 40;
при измеряемой температуре; от 0 до 40; от 40 до 90; от 84 до 106,7.
от 5 до 40; от 40 до 80; от 84 до 106,7.
2) датчики температуры:
- погружаемая часть
- контактные головки
б) относительная влажность при 25 °С, %
в) атмосферное давление, кПа
- для комплексных компонентов, серверов и АРМ ИУС:
а) температура окружающего воздуха, °С
б) относительная влажность при 25 °С, %
в) атмосферное давление, кПа
Средний срок службы ИУС, лет, не менее
Система обеспечения единого времени ИУС согласована со шкалой UTC (SU) с погрешностью ±5 с.
Знак утверждения типа наносится типографским способом на титульный лист документа «Система измерительно-управляющая конвертера № 3 кислородно-конвертерного цеха № 1 ОАО «ЕВРАЗ ЗСМК». Паспорт».
В комплект ИУС входят технические средства, специализированные программные средства, а также документация, представленные в таблицах 2 - 4, соответственно.
Измерительные и комплексные компоненты ИУС представлены в таблице 2, вычислительные и вспомогательные компоненты, программное обеспечение (включая программное обеспечение контроллеров программируемых) - в таблице 3, техническая документация - в таблице 4.
| № | Наименование | ПО | Коли чество, шт. |
| 1 | В состав АРМ 1 «Машинист дистрибутора», АРМ 2 «Оператор котла», АРМ 4 «Оператор котла», АРМ 5 «Машинист дистрибутора» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 320 Гбайт HDD; CDROM; Ethernet; Монитор 19” (2 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: konv 3 | 4 |
| 2 | В состав АРМ 3 «Машинист дистрибутора» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 320 Гбайт HDD; CDROM; Ethernet; Монитор 19” (1 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: konv 3 | 1 |
| 3 | В состав АРМ 6 «Машинист эксгаустера» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ;320 Гбайт HDD; CDROM; Ethernet; Монитор 19” (1 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: dimosos | 1 |
| 4 | В состав серверов № 1, № 2, № 3 входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 320 Гбайт HDD; CDROM; Ethernet; клавиатура (1 шт.) ; мышь (1 шт.) | Операционная система: Microsoft Windows 2000 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: konv 3 | 3 |
| 5 | Контроллер программируемый SIMATIC S7-400 (ZG1) | Система программирования STEP7; проект: zagruz konv3 | 1 |
| 6 | Контроллер программируемый SIMATIC S7-400 (ZG2) | Система программирования STEP7; проект: zagruz_kotel3 | 1 |
| № | Наименование | ПО | Коли чество, шт. |
| 7 | Программатор, минимальные требования: ноутбук 15"; Pentium IV; 3.0 ГГц; 512 Мбайт ОЗУ; 80 Гбайт HDD; DVD-R/RW; FDD; Ethernet; USB/MPI адаптер | Операционная система: Microsoft Windows ХР Pro. Прикладное ПО: Пакет PCS7 v.6.0; система программирования STEP 7 | 1 |
| 8 | Источник бесперебойного питания APC Black Smart-UPS 3000 VA/2700 W | - | 4 |
| 9 | Стабилизированный блок питания модульного типа SITOP POWER 120/230-500 В АС (ивх), 24 В/10 A DC (ивых) | - | 18 |
| 10 | Информационное табло MID PI1.8-SR18.03F | - | 1 |
Таблица 4
| № | Наименование | Коли чество, шт. |
| 1 | ИЦ070.ТРП.01 Автоматизированная система управления технологическим процессом выплавки стали в конвертере № 3. Подсистема управления технологическим процессом выплавки стали в конвертере № 3.Технорабочий проект | 1 |
| 2 | ИЦ070.ТРП.01-ИЭ.01-01 Автоматизированная система управления технологическим процессом выплавки стали в конвертере № 3. Подсистема управления работой газоотводящего тракта. Технорабочий проект. Инструкция по эксплуатации для оператора котла | 1 |
| 3 | ИЦ070.ТРП.01-ИЭ.01-02 Автоматизированная система управления технологическим процессом выплавки стали в конвертере № 3. Подсистема управления технологическим процессом выплавки стали в конвертере № 3. Технорабочий проект. Инструкция по эксплуатации для машиниста дистрибутора | 1 |
| 4 | Система измерительно-управляющая конвертера № 3 кислородноконвертерного цеха № 1 ОАО «ЕВРАЗ ЗСМК». Паспорт | 1 |
| 5 | МП 194-13 ГСИ. Система измерительно-управляющая конвертера № 3 кислородно-конвертерного цеха № 1 ОАО «ЕВРАЗ ЗСМК». Методика поверки | 1 |
осуществляется по документу МП 194-13 «ГСИ. Система измерительно-управляющая конвертера № 3 кислородно-конвертерного цеха № 1 ОАО «ЕВРАЗ ЗСМК». Методика поверки», утвержденному ФБУ «Томский ЦСМ» в июне 2013 г.
Основные средства поверки:
- средства измерений в соответствии с нормативной документацией по поверке первичных измерительных преобразователей;
- калибратор многофункциональный MC5-R. Основные метрологические характеристики калибратора приведены в таблице 5;
- миллиомметр Е6-18/1. Основные метрологические характеристики миллиомметра Е6-18/1 приведены в таблице 5;
- радиочасы МИР РЧ-02. Основные метрологические характеристики радиочасов МИР РЧ-02 приведены в таблице 5.
Таблица 5
| Наименование и тип средства поверки | Основные метрологические характеристики | |
| Диапазон измерений, номинальное значение | Погрешность, класс точности, цена деления | |
| Калибратор многофунк циональный MC5-R | Воспроизведение сигналов силы постоянного тока в диапазоне от 0 до 20 мА (при Rwf, = 800 Ом) | Д = ±(0,210 Мпоказ. +1) мкА |
| Воспроизведение сигналов термопар типа ХА(К) по ГОСТ Р 8.585-2001 в диапазоне температуры: | ||
| - от минус 200 до 0 °С; - от 0 до 1000 °С; - от 1000 до 1372 °С | Д = ±(0,1 + 110-3Т показ.) °С; Д = ±(0,1 + 0,2-10-3-Тпоказ.) °С; Д = ±(0,3-10-3-Тпоказ.) °С | |
| Миллиомметр Е6-18/1 | от 0,0001 до 100 Ом | 5 = ±1,5 % |
| Радиочасы МИР РЧ-02 | Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinaed) ± 1 мкс | |
| Примечания 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; 5 - относительная погрешность; I^as., Тпоказ. - показания тока и температуры соответственно. 2) Разрешающая способность для термопар 0,01 °С, R^ > 10 МОм | ||
Метод измерений приведен в документах:
- ИЦ070.ТРП.01-ИЭ.01-02 Автоматизированная система управления технологическим процессом выплавки стали в конвертере № 3. Подсистема управления технологическим процессом выплавки стали в конвертере № 3. Технорабочий проект. Инструкция по эксплуатации для машиниста дистрибутора;
- ИЦ070.ТРП.01-ИЭ.01-01 Автоматизированная система управления технологическим процессом выплавки стали в конвертере № 3. Подсистема управления работой газоотводящего тракта. Технорабочий проект. Инструкция по эксплуатации для оператора котла.
Нормативные и технические документы, распространяющиеся на Систему измерительно-управляющую конвертера № 3 кислородно-конвертерного цеха № 1 ОАО «ЕВРАЗ ЗСМК»
1 ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ИЦ070.ТРП.01-ИЭ.01-01 Автоматизированная система управления технологическим процессом выплавки стали в конвертере № 3. Подсистема управления технологическим процессом выплавки стали в конвертере № 3. Технорабочий проект.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 08.11.2024 |
