| Номер в госреестре | 56638-14 |
| Наименование СИ | Наборы мер |
| Обозначение типа СИ | МО-82 |
| Изготовитель | Федеральное государственное унитарное предприятие "Смоленское производственное объединение "Аналитприбор" (ФГУП СПО "Аналитприбор"), г. Смоленск |
| Год регистрации | 2014 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы мер МО-82 (далее по тексту - наборы мер) предназначены для передачи размеров единиц спектральных коэффициентов направленного пропускания (далее по тексту -СКНП), интегрального коэффициента пропускания (далее по тексту - СКП) и оптической плотности при поверке денситометров, нефелометров, а также дымомеров.
Принцип действия наборов мер основан на ослаблении светового потока при прохождении света через поглощающий стеклянный светофильтр.
Каждая мера оптическая, входящая в состав набора мер, состоит из оправы и вклеенного в него светофильтра, изготовленного в виде плоскопараллельной пластины из кварцевого стекла по ГОСТ 15130-86 с напыленным на одну из поверхностей светопоглощающим слоем.
Наборы мер выпускаются в следующих исполнениях: МО-82-1, МО-82-2, МО-82-3, МО-82-4, МО-82-5, МО-82-6.
Наборы мер с указанием наименований средств измерений, для настройки, поверки и контроля которых они могут быть применены, приведены в таблице 1.
Таблица 1
| Исполнение набора мер | Наименование средства измерения |
| МО-82-1 | Измерители ИКВЧ-М-Д |
| МО-82-2 | Измерители ИКВЧ-М-ДЗ |
| МО-82-3 | Измерители ИКВЧ-М-Н |
| МО-82-4 | Дымомеры СМОГ-2 |
| МО-82-5 | Дымомеры СМОГ-1М |
| МО-82-6 | Измерители ИКВЧ(С;П), ИКВЧ-ВЗ |
В состав набора мер входят меры оптические, отличающиеся значениями СКНП и СКП. Количество мер оптических в каждом исполнении набора мер соответствует данным таблиц 2 и 3.
Меры оптические, входящие в состав одного набора мер, помещаются в футляр, устройство которого предохраняет меры от резких ударов и загрязнения.

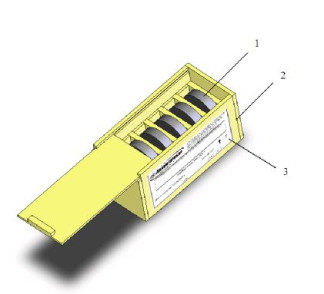

(1 - оправа, 2 - светофильтр)
(1 - оправа, 2 - светофильтр)
(1 - оправа, 2 - светофильтр)
(1 - оправа, 2 - светофильтр)
Таблица 2
| Исполнение набора мер | Обозначение меры оптической | Порядковый номер меры оптической | Номинальные значения оптической плотности (D), Б | Номинальные значения СКНП* (т), абс.ед. |
| ИБЯЛ.203561.012 | 1 | 3,2 ± 0,5 | 0,0011 ± 0,0009 | |
| ИБЯЛ .203561.012-01 | 2 | 1,96 ± 0,04 | 0,011 ± 0,001 | |
| МО-82-1 | ИБЯЛ .203561.012-02 | 3 | 0,85 ± 0,1 | 0,145 ± 0,033 |
| ИБЯЛ .203561.012-03 | 4 | 0,395 ± 0,035 | 0,405 ± 0,035 | |
| ИБЯЛ .203561.012-04 | 5 | 0,0365 ± 0,0145 | 0,92 ± 0,3 | |
| ИБЯЛ.203561.012-05 | 6 | 0,008935 ± 0,008065 | 0,979 ± 0,019 | |
| ИБЯЛ.203561.013 | 1 | 3,2 ± 0,5 | 0,0011 ± 0,0009 | |
| ИБЯЛ.203561.013-01 | 2 | 1,96 ± 0,04 | 0,011 ± 0,001 | |
| ИБЯЛ .203561.013-02 | 3 | 0,85 ± 0,1 | 0,145 ± 0,033 | |
| МО-82-2 | ИБЯЛ .203561.013-03 | 4 | 0,525 ± 0,055 | 0,30 ± 0,04 |
| ИБЯЛ .203561.013-04 | 5 | 0,255 ± 0,045 | 0,56 ± 0,06 | |
| ИБЯЛ.203561.013-05 | 6 | 0,155 ± 0,025 | 0,70 ± 0,04 | |
| ИБЯЛ .203561.013-06 | 7 | 0,0365 ± 0,0145 | 0,92 ± 0,3 | |
| ИБЯЛ.203561.013-07 | 8 | 0,008935 ± 0,008065 | 0,979 ± 0,019 | |
| ИБЯЛ.203561.014 | 1 | - | 0,000130 ± 0,00003 | |
| МО-82-3 | ИБЯЛ .203561.014-01 | 2 | - | 0,0011 ± 0,0009 |
| ИБЯЛ .203561.014-02 | 3 | - | 0,010 ± 0,002 | |
| ИБЯЛ.203561.014-03 | 4 | - | 0,1 ± 0,02 | |
| ИБЯЛ.203561.019 | 1 | 1,5 ± 0,1 | 0,032 ± 0,007 | |
| МО-82-6 | ИБЯЛ.203561.019-01 | 2 | 1,0 ± 0,1 | 0,1025 ± 0,0235 |
| ИБЯЛ.203561.019-02 | 3 | 0,5 ± 0,1 | 0,3245 ± 0,0735 | |
| ИБЯЛ.203561.019-03 | 4 | 0,2 ± 0,1 | 0,647 ± 0,147 |
* - нормируется для длины волны (590 ± 1) нм.
Таблица 3
| Исполнение набора мер | Обозначение меры оптической | Порядковый номер меры оптической | Номинальные значения СКП (т), абс.ед. |
| МО-82-4 | ИБЯЛ.203561.015 | 1 | 0,805 ± 0,015 |
| ИБЯЛ.203561.015-01 | 2 | 0,655 ± 0,015 | |
| ИБЯЛ.203561.015-02 | 3 | 0,40 ± 0,03 | |
| МО-82-5 | ИБЯЛ.203561.017 | 1 | 0,75 ± 0,10 |
| ИБЯЛ.203561.017-01 | 2 | 0,47 ± 0,10 | |
| ИБЯЛ.203561.017-02 | 3 | 0,25 ± 0,10 |
Пределы допускаемой относительной погрешности оптической плотности мер, входящих в состав набора мер МО-82-1, МО-82-2, МО-82-6, %:
- в диапазоне значений оптической плотности от 2,0 до 4,0 Б ± 1,0;
- в диапазоне значений оптической плотности от 0,6 до 2,0 Б ± 0,7;
- в диапазоне значений оптической плотности от 0,00087 до 0,6 Б ± 0,5 Пределы допускаемой относительной погрешности СКНП мер, входящих в состав набора мер МО-82-3, %:
- в диапазоне значений СКНП от 0,0001 до 0,002 абс. ед. ± 1,0;
- в диапазоне значений СКНП свыше 0,002 до 0,08 абс. ед. ± 0,7;
- в диапазоне значений СКНП свыше 0,08 до 0,12 абс. ед. ± 0,5 Пределы допускаемой абсолютной погрешности СКП мер, входящих в состав набора
мер МО-82-4 и МО-82-5, абс. ед. ± 0,003
Таблица 4
| Исполнение | Масса меры | Габаритные размеры меры оптической | |||
| набора мер | оптической, г | Диаметр, мм | Длина, мм | Ширина, мм | Высота, мм |
| МО-82-1 | 65 | 75 | - | 15 | - |
| МО-82-2 | 70 | - | 54 | 10 | 57 |
| МО-82-3 | 160 | 98 | - | 17,5 | - |
| МО-82-4 | 8 | - | 12 | 4,5 | 23 |
| МО-82-5 | 20 | - | 36 | 5,5 | 26 |
| МО-82-6 | 40 | - | 80 | 2,5 | 70 |
Таблица 5
| Исполнение | Масса набора | Габа | ритные размеры футляра | |
| набора мер | мер, г | Длина, мм | Ширина, мм | Высота, мм |
| МО-82-1 | 1300 | 220 | 103 | 105 |
| МО-82-2 | 1500 | 238 | 98 | 90 |
| МО-82-3 | 1550 | 150 | 128 | 130 |
| МО-82-4 | 130 | 79 | 38 | 55 |
| МО-82-5 | 250 | 79 | 57 | 65 |
| МО-82-6 | 1350 | 150 | 128 | 130 |
Условия эксплуатации наборов мер:
- температура окружающей среды, °С
20 ± 5 65 ± 15 84 - 106
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа.
наносится на титульный лист руководства по эксплуатации ИБЯЛ.418624.001РЭ наборов мер и на этикетку футляра методом наклеивания.
Таблица 6
| Наименование | Количество, шт |
| Набор мер МО-82 (согласно исполнению) | 1 |
| Футляр | 1 |
| Руководство по эксплуатации ИБЯЛ.418624.001РЭ | 1 |
| Методика поверки ИБЯЛ.418624.001МП | 1 |
осуществляется по документу ИБЯЛ.418624.001МП «ГСИ. Наборы мер МО-82. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 11 октября 2013 г.
Основные средства поверки:
1 Спектролориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Световой коэффициент пропускания Тсв=У 1,4-98,0. СКО результатов сличения с государственным первичным эталоном ГЭТ 81-2009 S=0,0015
2 Вторичный эталон единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражения в спектральном диапазоне 0,2 - 2,5 мкм ВЭТ 156-52003
Основные метрологические характеристики:
Динамический диапазон измерений спектрального коэффициента направленного пропускания 0,01 - 100 %, абсолютная погрешность измерения спектрального коэффициента направленного пропускания в спектральном диапазоне 400 - 850 нм - 0,15 %
Руководство по эксплуатации ИБЯЛ.418624.001 РЭ «Наборы мер МО-82», раздел 2.
Нормативные документы, устанавливающие требования к наборам мер МО-82
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
При выполнении работ и оказании услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 126 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
