| Номер в госреестре | 56646-14 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | BGN-R, BGF-R |
| Изготовитель | "Heinrichs Messtechnik GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 26.02.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Ротаметры BGN-R, BGF-R (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов в напорных трубопроводах.
Принцип действия ротаметров основан на измерении расхода среды, протекающей через измерительную трубку, в которой находится перемещающийся конический поплавок. Положение поплавка в измерительной трубке служит мерой расхода при равновесии гидродинамической силы движущегося потока в измеряемой среде и силы сопротивления движущемуся потоку, действующей навстречу.
В зависимости от назначения, диапазонов расходов, способа присоединения к трубопроводу и условий применения ротаметры имеют две модификации BGN-R, BGF-R.
Ротаметр BGF-R состоит из цилиндрического участка с фланцевым соединением, измерительного кольца и конического измерительного датчика. Положение измерительного датчика преобразуется во вращательное движение стрелки блока аналогового индикатора под действием встроенного постоянного магнита через магнитную систему движения.
Ротаметр BGN-R имеет в качестве измерительного элемента кольцо с острой кромкой и конический поплавок указателя. Вертикальное положение поплавкового указателя при помощи встроенного постоянного магнита через магнитную систему преобразуется во вращательное движение и передается на ось стрелки аналогового индикатора.
Ротаметр BGF-R имеет два исполнения BGF-R-S и BGF-R-Р, ротаметр BGN-R имеет три исполнения BGN-R-S, BGN-R-Р, BGN-R-Н различающиеся диапазоном измерений расходов, температур измеряемой среды, материалом исполнения корпуса и остальных деталий.
Ротаметры могут комплектоваться магнитно-электрическим измерительным преобразователем ES и измерительным сельсин-преобразователем KINAX. В случае комплектации указанными преобразователями калибровка измерительного преобразователя по цене деления шкалы проводится на заводе-изготовителе.

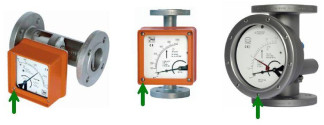

Фотографии общего вида
Таблица 1
| BGN-R- BGN-R-S H | BGN-R-P | BGF-R-S | BGF-R-P | |
| Диаметр условного прохода, мм | 15;25;40;50;80;100 | 15;25;50;80;100 | 15,25 | 50;80 |
| Диапазон измерений расхода жидкости, л/ч -минимальный (Qmin) -максимальный (Qmax) | 0, 5 . . . 5,0 8000 . . . 80000 | 0,7 . . . 7,0 6000 . . .60000 | 16.160 400.4000 | 400.4000 4000.40000 |
| Диапазон измерений расхода газа, м3/ч -минимальный (Qmin) -максимальный (Qmax) | 0,015 . . . 15 240 . . . 2400 | 0,015.0,15 170.1700 | 0,5...4,6 11.110 | 11.110 110.1100 |
| Максимальное давление, МПа | S' ® 44 | 1,6 | 44 | 1,6 |
| Диапазон температур измеряемой среды, °С | -40.. +200 | -20.. +125 -80.. +350* | 0.+80 -40.+350* -40.+125** | 0.+80 -40.+125** |
| Пределы допускаемой основной приведенной погрешности, % Жидкость (вода) -с местным индикатором -с преобразователем ES -с преобразователем KINAX | ± 1,6 ± 1,8 ± 2,1 | ±2,0 ±2,2 ±2,5 |
| Пределы допускаемой | ||
| основной приведенной | ||
| погрешности, % | ||
| Газ: | ||
| -с местным индикатором | ± 2,0 | - |
| -с преобразователем ES | ± 2,2 | |
| -с преобразователем | ||
| KINAX | ± 2,5 | |
| Пределы допускаемой | ||
| дополнительной | ||
| относительной | ||
| погрешности измерений | ||
| расхода, вызванной | ||
| изменением температуры | ||
| окружающей среды, на | ||
| 10°С, % | ||
| - с преобразователем | ||
| KINAX | ± 0,2 | |
| - с преобразователем ES | ± 0,5 | |
| Температура хранения и | ||
| окружающей среды, °С | ||
| -с местным индикатором | -40.. +80 | |
| -с датчиком предельных | ||
| значений | -40...+65 | |
| -с преобразователем ES | -40.. +70 | |
| -с преобразователем | ||
| KINAX | -40...+60 | |
| Выходные сигналы: | ||
| -предупредительный | ||
| сигнал релейный, | ||
| количество выходов | от 1 до 3 | |
| -аналоговый с/без | ||
| HART, мА | от 0/4 до 20 | |
| -импульсный выход * | ||
| Напряжение питания, В | ||
| - постоянный ток, | 20 . . | .36 |
| - переменный ток | 220 (+10/-15%) | |
| Частота, Гц | 50±1 | |
| Мощность, Вт | 10 | |
| Взрывозащита | 0Exia II C T6 X | |
| Степень защиты от внешних воздействий | IP65, IP67 * | |
| Средний срок службы, не менее, лет | 12 | |
| Средняя наработка на отказ, не менее, ч | 75000 | |
| Габаритные размеры, не более, мм | 300х308х250 | 250х300х308 |
| Масса, не более, кг | 20 | 14,5 |
*- по заказу ** - с электронным выходом
наносится на титульный лист паспорта типографским способом.
Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Ротаметр BGN-R или BGF-R | 1 | По заказу |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | По заказу |
осуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки». Основные средства поверки:
- расходомерная жидкостная установка с погрешностью не более 1/3 от погрешности поверяемого ротаметра;
- расходомерная установка по воздуху с погрешностью не более 1/3 от погрешности поверяемого ротаметра.
изложены в документе «Ротаметры BGN-R, BGF-R. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ротаметрам BGN-R , BGF-R
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 13045-81 «Ротаметры. Общие технические условия».
3.ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
4. ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости».
5. Техническая документация фирмы-изготовителя.
Осуществление торговых и товарообменных операций.
| Зарегистрировано поверок | 179 |
| Поверителей | 14 |
| Актуальность данных | 07.12.2024 |
