Стенды измерительные тормозные роликовые 3600, 56647-14

Назначение

Стенды измерительные тормозные роликовые модель 3600 предназначены для измерений следующих параметров:

-    тормозной силы, развиваемой тормозными системами автотранспортных средств;

-    скорости движения автомобиля.

Описание

При измерениях в основу работы стендов измерительных тормозных роликовых модель 3600 положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре опорных ходовых ролика, на которые устанавливаются колеса обеих осей автомобиля. Каждый опорный ролик приводится во вращение от асинхронного двигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.

Основными компонентами измерительной схемы стендов измерительных тормозных роликовых модель 3600 являются четыре двигателя переменного тока с векторным регулированием. Двигатели при помощи преобразователя частоты индивидуально переключаются на моторный («приводной») или генераторный («тормозящий») режим. Промежуточный контур постоянного тока обеспечивает обмен энергией между «приводными» и «тормозящими» двигателями.

В зависимости от скорости автотранспортного средства (скорости, измеряемой на его колесах), в стенде реализованы два принципа проведения испытаний - статический и динамический.

При статических испытаниях (имитация низких, чаще всего постоянных скоростей движения автотранспортного средства) могут проводиться измерения параметров тормозной системы автомобиля. Колеса автомобиля приводятся во вращение двигателями стенда.

В динамических режимах, в зависимости от режима измерений, выполняемых стендом, и привода автомобиля, ходовые ролики приводятся в движение двигателем стенда или колесами автомобиля. Торможение осуществляется тормозной системой автомобиля.

Конструктивно стенды измерительные тормозные роликовые модель 3600 выполнены из следующих основных агрегатов и узлов:

-    несущая рама со стальным основанием;

-    система ходовых роликов с электродвигателями (передний мост);

-    система ходовых роликов с электродвигателями (задний мост);

-    вспомогательные пневматические или электромеханические устройства обеспечения курсовой и боковой устойчивости автомобиля;

-    вспомогательные электромеханические устройства, обеспечивающие въезд-выезд автомобиля;

-    устройство экологической защиты;

-    системы и устройства управления стендом.

Для предотвращения несанкционированного доступа к внутренним частям стендов измерительным тормозным роликовым модель 3600 производится нанесение пломбирующей наклейки на стык боковых панелей электронного блока калибровочного приспособления, а также снаружи на корпус тензометрического измерительного датчика.

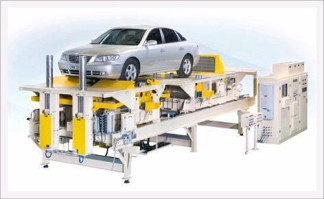

Общий вид стендов измерительных тормозных роликовых модель 3600

Программное обеспечение

Программное обеспечение «Ccrt» разработано специально для стендов измерительных тормозных роликовых модель 3600 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа. Класс защиты соответствует уровню «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на приборную стойку стендов измерительных тормозных роликовых модель 3600 методом наклеивания.

Комплектность

-    стенд измерительный тормозной роликовый модель 3600 в комплекте

-    1 шт.

-    1 компл.

-    1 экз.

-    1 экз.

-    1 компл.

-    комплект принадлежностей и приспособлений

-    руководство по эксплуатации

-    методика поверки МП АПМ 33-13

-    набор калибровочных приспособлений

Поверка

осуществляется по документу МП АПМ 33-13 «Стенды измерительные тормозные роликовые модель 3600. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» в январе 2014 г.

Перечень основных средств поверки (эталонов):

-    весы неавтоматического действия по ГОСТ Р 53228, КТ высокий;

-    тахометр электронный, тип АТТ 6000, (5-99999) мин-1, ±0,1%+1, ГОСТ 21339-75;

-    рулетка измерительная металлическая (0-5000) мм, кл 3, ГОСТ 7502-98.

Сведения о методах измерений

приведены в документе «Стенды измерительные тормозные роликовые модель 3600. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам измерительным тормозным роликовым модель 3600

1.    «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720.

2.    ГОСТ Р 41.13-2007 «Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможения».

3.    ГОСТ Р 41.13-Н-99 «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения».

4.    Техническая документация «НВЕР Co., Ltd.», Республика Корея.

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Всего листов 4
