| Номер в госреестре | 56648-14 |
| Наименование СИ | Стенды для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | ATSE-H2, HL-1200 |
| Изготовитель | "HBEP Co., Ltd.", Корея |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды для измерений параметров света фар автотранспортных средств ATSE-H2, HL-1200 предназначены для:
- измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 - 2001).
В стендах для измерений параметров света фар автотранспортных средств ATSE-H2, HL-1200 измерения углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которой устанавливается автотранспортное средство, и углового отклонения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фары осуществляются с помощью оптоэлектронной видеокамеры, объектив которой направлен на экран, расположенный за линзой в оптической камере стенда. На экране с помощью линзы происходит фокусировка изображения светотеневой границы пучка ближнего света фары. Обработка данных, получаемых с видеокамеры, и получение численных значений результатов измерений проводятся с помощью стандартного персонального компьютера, размещенного в приборной стойке.
Измерения могут производиться в ручном или автоматическом режимах.
Стенды конструктивно состоят из:
- оптической камеры, в которой размещены линза, экран, оптоэлектронная видеокамера, электронные узлы и блоки предварительной обработки измерительной информации;
- несущей станины с механическими узлами для крепления и перемещения оптической камеры прибора в двух координатах относительно внешних световых приборов автотранспортных средств;
- приборной стойки с персональным компьютером и клавиатурой;
- жидкокристаллического монитора для отображения измерительной информации.
Стенды для измерений параметров света фар автотранспортных средств ATSE-H2,
HL-1200 отличаются несущей конструкцией элементов фиксации и ориентирования приборов относительно фар автотранспортных средств, системой управления.
Для предотвращения несанкционированного доступа к внутренним частям стендов для измерений параметров света фар автотранспортных средств ATSE-H2, HL-1200 производится нанесение пломбирующей наклейки на стык боковых панелей корпуса оптической камеры.

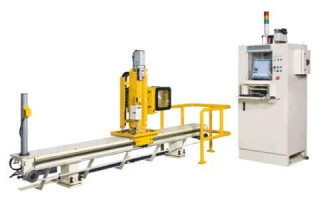

Общий вид стендов для измерений параметров света фар автотранспортных средств
D
ATSE-H2, HL-1200
Программное обеспечение «Head Lamp tester - ATSE» разработано специально для стенда для измерений параметров света фар автотранспортных средств ATSE-H2 и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение осуществляет функции измерений параметров фар, установленных на транспортные средства, и выдачу результатов этих измерений в электронном виде или на бумажном носителе.
Идентификационные данные программного обеспечения:
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО, не ниже | Цифровой идентификатор (контрольная сумма кодов) | Алгоритм вычисления цифрового идентификатора |
| Head Lamp tester - ATSE | HLA.exe | 1.1 | 97bfd6e9fe8abe7b6ddd48b5bf ce9f0 | MD5 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
| Характеристика | Значение характеристики |
| HL-1200 ATSE-H2 | |
| Диапазон измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки | от плюс 1° 00' (175 мм/10 м) до минус 2° 00' (350 мм/10 м) (от плюс 1,75% до минус 3,50%) |
| Пределы допускаемой абсолютной погрешности измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки | ± 15' (± 44 мм/10 м) ± 0,44% |
| Диапазон измерений углов отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | от плюс 2° 00' (350 мм/10 м) до минус 2° 00' (350 мм/10 м) (от плюс 3,50% до минус 3,50%) |
| Пределы допускаемой абсолютной погрешности измерений отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | ± 15' (± 44 мм/10 м) ± 0,44% | |
| Максимальная высота измерений, мм | 1300 | 900 |
| Минимальная высота измерений, мм | 350 | 270 |
| Электропитание от трехфазной сети переменного тока: - напряжение, В - частота, Гц | 342 - 418 49-51 | |
| Габаритные размеры (Д х Ш х В), не более, мм: - оптической камеры - стенд в сборе | 535x480x691 950x1650x785 | 535x480x691 3400x400x1800 |
| Масса оптической камеры, не более, кг | 260 | |
| Рабочий диапазон температур, °С | 5 - 35 | |
наносится на корпус стендов для измерений параметров света фар автотранспортных средств ATSE-H2, HL-1200 методом наклеивания.
- стенд в комплекте;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП АПМ 34-13 «Стенды для измерений параметров света фар автотранспортных средств ATSE-H2, HL-1200. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в декабре 2013 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
| № п/п | Наименование и тип средства поверки | Основные технические характеристики |
| 1. | Тахеометр электронный | Та20, ГОСТ Р 51774-2001 |
| 2. | Рулетка измерительная металлическая | (0- 3000) мм, КТ3, ГОСТ 7502-98 |
| 3. | Секундомер | СДСпр-1-2-000, КТ2, ТУ 25-1894.003-90 |
| 4. | Набор гирь | ГОСТ OIML 111-1 2009, (10 мг-5 кг) M1 |
Методика измерений приведена в документах:
- «Стенд для измерений параметров света фар автотранспортных средств ATSE-H2. Руководство по эксплуатации»;
- «Стенд для измерений параметров света фар автотранспортных средств HL-1200. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стендам для измерений параметров света фар автотранспортных средств ATSE-H2, HL-1200
1. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
2. Техническая документация «НВЕР Co., Ltd.», Республика Корея.
Лист № 4 Всего листов 4
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
