| Номер в госреестре | 56650-14 |
| Наименование СИ | Измерители LCR высокочастотные |
| Обозначение типа СИ | 4294А |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия (срок свидетельства: 26.02.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители LCR высокочастотные 4294А (далее - измерители) предназначены для измерения импеданса различных компонентов и характеристик материалов в диапазоне частот от 40 Гц до 110 МГц.
Принцип действия измерителей основан на формировании измерительного сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в измерительный сигнал объектом измерений.
Конструктивно анализаторы выполнены в виде моноблока, имеют жидкокристаллический цветной дисплей, встроенный накопитель на гибких магнитных дисках.
Функциональные возможности измерителей определяются составом опций и аксессуаров, входящих в комплект измерителей. Состав опций и аксессуаров, их функциональные возможности приведены в таблице 1.
Таблица 1
| Наименование опции или аксессуара | Описание |
| 1D5 | Высокостабильный опорный источник частоты |
| 16034E | Устройство для измерения чип - компонентов типоразмерами более 1608 мм. Частотный диапазон от 0 до 40 МГц |
| 16034H | Устройство для измерения чип - компонентов типоразмерами более 1608 мм и возможностью измерений параметров сборок. Частотный диапазон от 40 Гц до 110 МГц |
| 16044A | Устройство с низким импедансом для измерения чип - компонентов типоразмерами более 1608 мм. Частотный диапазон от 0 до 10 МГц |
| 16047A | Устройство для измерения компонентов с аксиальными и радиальными выводами. Частотный диапазон от 0 до 13 МГц |
| 16047D | Устройство для измерения компонентов с аксиальными и радиальными выводами. Частотный диапазон от 100 Гц до 40 МГц |
| 16047E | Устройство для измерения выводных компонентов, крепящееся к прибору винтами. Частотный диапазон от 0 до 110 МГц |
| 16048А | Четырехпроводный кабель длиной 1 м для подключения различных устройств к 4294А |
| 16048G | Четырехпроводный кабель длиной 1 м для подключения различных устройств к 4294А |
| 16048H | Четырехпроводный кабель длиной 2 м для подключения различных устройств к 4294А |
| 16065A | Устройство для измерения компонентов с аксиальными и радиальными выводами с возможностью подачи внешнего напряжения смещения постоянного тока в диапазоне от минус 200 до 200 В. Частотный диапазон от 0 до 2 МГц |
| 16089A | Устройство для измерения выводных компонентов (диаметр выводов компонентов до 15 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц |
| Наименование опции или аксессуара | Описание |
| 16089B | Устройство для измерения выводных компонентов (диаметр выводов компонентов до 7,9 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц |
| 16089C | Устройство для измерения выводных компонентов (диаметр выводов компонентов до 1 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц |
| 16089D | Устройство для измерения выводных компонентов с 4-мя зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц |
| 16089E | Устройство для измерения выводных компонентов (диаметр выводов компонентов до 6 мм) с зажимами типа «крокодил» с длиной кабеля 1 м. Частотный диапазон от 0 до 100 кГц |
| 16092A | Устройство для измерения двухвыводных компонентов и чип - компонентов. Частотный диапазон от 0 до 2 ГГц |
| 16190B | Набор для калибровки измерителей (меры холостого хода (ХХ), нагрузка 50 Ом, воздушная линия с ХХ и воздушная линия короткого замыкания (КЗ)) |
| 16192A | Устройство для измерения чип - компонентов размерами более 1 мм. Частотный диапазон от 0 до 2 ГГц |
| 16194A | Устройство для измерения компонентов с аксиальными и радиальными выводами, а так же чип - компонентов при температуре окружающей среды от минус 55 до 150 °С. Частотный диапазон от 0 до 500 МГц |
| 16196A | Устройство для измерения чип - компонентов типоразмерами более 1608 мм. Частотный диапазон от 0 до 3 ГГц |
| 16196B | Устройство для измерения чип - компонентов типоразмерами более 1005 мм. Частотный диапазон от 0 до 3 ГГц |
| 16196C | Устройство для измерения чип - компонентов типоразмерами более 603 мм. Частотный диапазон от 0 до 3 ГГц |
| 16196D | Устройство для измерения чип - компонентов типоразмерами более 402 мм. Частотный диапазон от 0 до 3 ГГц |
| 16197A | Устройство для измерения чип - компонентов с вертикальным расположением выводов и типоразмерами от 3325 до 1005 мм. Частотный диапазон от 0 до 3 ГГц |
| 16197A Орт. 001 | Устройство для измерения чип - компонентов с вертикальным расположением выводов и типоразмером 603 мм. Частотный диапазон от 0 до 3 ГГц |
| 16334A | Устройство для измерения чип - компонентов (минимальный размер элемента 1,6 х 0,8 мм) пинцетного типа с длиной кабеля 1 м. Частотный диапазон от 5 Гц до 15 МГц |
| 16380A | Набор высокоточных конденсаторов для калибровки анализаторов 4-х выводной (номиналы входящие в набор: 1пФ, 10 пФ, 100 пФ и 1000 пФ) |
| 16380C | Набор высокоточных конденсаторов для анализаторов 4-х выводной (номиналы входящие в набор: 0,01 мкФ, 0,1 мкФ и 1 мкФ) |
| 16451B | Устройство для измерения диэлектрической проницаемости материалов с индикаторным микрометром (размеры материала: толщина не более 10 мм, диаметр от 10 до 56 мм). Длина кабеля 1 м. Частотный диапазон от 5 Гц до 30 МГц. |
| 16452A | Устройство для измерения диэлектрической проницаемости жидких материалов. Частотный диапазон от 20 Гц до 30 МГц. |
| 16454A | Устройство для измерения магнитной проницаемости материалов тороидаль-нойформы (размеры материала: толщина не более 8,5 мм; диаметр внутренний не менее 3,1 мм; диаметр внешний не более 20 мм) Частотный диапазон от 1 кГц до 1 ГГц. |
| 42030A | Набор высокоточных резисторов для калибровки анализаторов 4-х выводной (номиналы входящие в набор: 1 мОм, 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм и 100 кОм) |
| 42090A | Мера ХХ 4-х проводная для калибровки анализаторов |
| 42091A | Мера КЗ 4-х проводная для калибровки анализаторов |
| 42941A | Пробник для измерения импеданса с 4-х проводным подключением. Длина кабеля 1,5 м. Частотный диапазон от 40 Гц до 110 МГц |
| 42942A | Устройство для измерения двухвыводных компонентов и чип - компонентов. Частотный диапазон от 40 Гц до 110 МГц |
Измерители являются микропроцессорными приборами и обладают возможностью калибровки по внешним мерам, самодиагностики, выбора вида эквивалентной измерительной цепи.

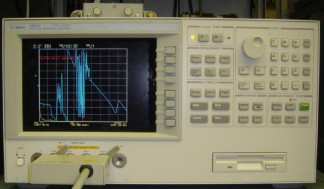

Внешний вид измерителей приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 1, а схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Внешний вид задней панели измерителей
Измерители имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО измерителей представляет собой программный продукт «RF Impedance Analyzer Firmware». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2
| Идентификационное наименование ПО | Номер версии ПО (идентификаци -онный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Программное обеспечение измерителя ВЧ импеданса RF Impedance Analyzer Firmware | не ниже 2.10 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики измерителей приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Характеристики источника сигнала | |
| Диапазон частот | от 40 Гц до 110 МГц |
| Разрешающая способность по частоте | 1 мГц |
| Пределы допускаемой относительной погрешности установки частоты: - без опции 1D5 при температуре окружающей среды от 18 до 28 °С | ± 20 10-6 |
| Наименование характеристики | Значение |
| при температуре окружающей среды от 0 до 40 °С - с опцией 1D5 при температуре окружающей среды от 0 до 40 °С | ± 40 10-6 ± 0,13 10-6 |
| Диапазон установки среднеквадратического значения (СКЗ) напряжения тестового сигнала | от 5 мВ до 1 В |
| Разрешающая способность установки напряжения | 1 мВ |
| Пределы допускаемой абсолютной погрешности установки напряжения1) (при температуре окружающей среды от 18 до 28 °С), мВ: -при измерении у четырехвыводного разъема прибора 4294А или 7-мм выходе адаптера 42942А -при измерении на выходе адаптера 42941 А, 16048G/H | ± [(10+ 0,05F)U/100 + 1] ± [(15+ 0,1F)U/100 + 1] где U -установленное СКЗ напряжения, мВ; F- частота сигнала, МГ ц |
| 1)- Характеристики применяются в режиме подключения на каждом выходном разъеме нагрузки по типу ХХ. СКЗ напряжения тестового сигнала должно быть не менее 0,5 В, если измеряемое сопротивление менее 50 Ом | |
| Диапазон установки СКЗ силы тока тестового сигнала | от 200 мкА до 20 мА |
| Разрешающая способность установки силы тока | 20 мкА |
| Пределы допускаемой абсолютной погрешности установки силы тока2) (при температуре окружающей среды от 18 до 28 °С), мкА -для четырехвыводного разъема: до 15 МГц свыше 15 МГц -для выхода 7-мм адаптера 42942А: до 5 МГц свыше 5 МГц -при измерении на выходе адаптера 42941 А, 16048G/H: до 5 МГц свыше 5 МГц | +[0,1I +50], - [(10 + 0,2 • F) I/100 + 50] ± [(10 + 0,3 • F)I/100 + 50] +[0,1I +50], - [(10 + F) I/100 + 50] ± [(10 + 0,3F)I/100 + 50] +[0,1I + 50], - [(15 + 1,5 F) I/100 + 50] ± [(20 + 0,3F) I/100 + 50], где I - установленное СКЗ силы тока, мкА |
| 2) - Характеристики применяются в режиме подключения на каждом выходном разъеме нагрузки по типу КЗ. СКЗ тока тестового сигнала должен быть не менее 20 мА, если измеряемое сопротивление менее 50 Ом | |
| Наименование характеристики | Значение |
| Характеристики измерителя сигнала | |
| Пределы допускаемой относительной погрешности измерений напряжения, %: -при измерении у четырехвыводного разъема прибора 4294А или 7-мм выходе адаптера 42942А -при измерении на выходе адаптера 42941 А, 16048G/H | ± [(10+ 0,05F) + 100/Zx] ± [(15+ 0,15F+ 100/Zx], где Zx - импеданс измеряемой величины, Ом |
| Пределы допускаемой относительной погрешности измерений силы тока, %: -для четырехвыводного разъема прибора 4294А или 7мм выхода адаптера 42942А -при измерении на выходе адаптера 42941 А, 16048G/H | ± [(10+ 0,3F) + Zx/100] ± [(10+ 0,4f) + Zx/100] |
| Характеристики смещения напряжения по постоянному току | |
| Диапазон установки напряжения постоянного тока, В: при токе от 0 до ± 20 мА при токе от 0 до ± 100 мА | ± 40 ± 25 |
| Разрешающая способность установки напряжения | 1 мВ |
| Пределы допускаемой абсолютной погрешности установки смещения напряжения постоянного тока (ис), мВ: - при температуре окружающей среды от 18 до 28 °С - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С | ± [0,1Ис/100 + (5 + 30|1мон|)/200] ± [0,2ис/100 + (10 + 30|1мон|)/200], где 1мон - ток смещения в мА |
| Пределы допускаемой абсолютной погрешности установки смещения в режиме источника напряжения постоянного тока, мВ: - при температуре окружающей среды от 18 до 28 °С - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С | ± [0,5Ис/100 + (5 + Zd- |1мон|)] ± [ис/100 + (10 + Zd^^)] где Zd = 0,3 у четырехвыводного разъема 4294А, Zd = 2,0 на выходе 3,5 мм пробника 42941 А, Zd = 0,5 на выходе 7 мм адаптера 42942А, Zd = 1,0 на концах четырехвыводной пары 16048G длиной 1 метр, Zd = 1,5 на концах четырехвыводной пары 16048G длиной 2 метра |
| Диапазон установки постоянного тока смещения | ± 100 мА (при напряжении ± 25 В) ± 20 мА (при напряжении ± 40 В) |
| Разрешающая способность установки тока смещения | 40 мкА |
| Пределы допускаемой абсолютной погрешности установки смещения постоянного тока, мА: - при температуре окружающей среды от 18 до 28 °С | ± [0,02- 1мон + (0,2 + |Ис|)/20] |
| Наименование характеристики | Значение | |
| - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С | ± [0,041мон + (0,4 + |ЩмВ])/20] где ис - напряжение смещения, мВ | |
| Пределы допускаемой абсолютной погрешности установки тока смещения в режиме источника постоянного тока, мА: - при температуре окружающей среды от 18 до 28 °С - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С | ± [0,011мон + (0,5 + |Ис|)/10000] ± [0,021мон + (1,0 + |Цс|)/5000] | |
| Пределы допускаемой абсолютной погрешности измерений смещения напряжения постоянного тока, мВ: - при температуре окружающей среды от 18 до 28 °С - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С | ± [0,2Uc/100 + (5 + Zd- |1мон|)] ± [0,4Uc/100 + (10 + Zd^^)] | |
| Пределы допускаемой абсолютной погрешности измерений смещения постоянного тока, мА - при температуре окружающей среды от 18 до 28 °С - при температуре окружающей среды от 0 до 18 °С и от 28 до 40 °С | ± [0,011мон + (0,5 + |Ис|)/10000] ± [0,021мон + (1,0 + |Ис|)/5000] | |
| Измеряемые величины | ||
| Z: модуль полного сопротивления (импеданса) Y: модуль полной проводимости (адмитанса) R: активное сопротивление G: активная проводимость С: ёмкость L: индуктивность 9: фазовый угол Х: реактивное сопротивление В: реактивная проводимость D: тангенс угла потерь Q: добротность G: активная проводимость | ||
| Пределы допускаемой погрешности измерений | ||
| Измеряемая величина | Относительная погрешность измерений (E) | |
| |Z|,|Y| | ± Е [%], (зависит от дополнительных параметров и адаптеров) | |
| 9 | ± Е/100 [рад] | |
| L, C, X, B: при Dx3) < 0,1 при Dx> 0,1 | ± Е [%] ±Е-/1+0^[%] | |
| R: при Dx < 0,1(Qx3) > 10) при 0,1<Dx<10(0,1<Qx <10) при Dx > 10 (Qx < 0,1) | Е Е Rp = ±Dx ± 0,01£ [«/о]; RS = ±Dx [%]; U + VI + Dx= Rp = ±Dx ± 0,01tfVl + Dx= [0/0]; Rs = ± Dx [%]; | |
± Е [%]
D:
± Е / 100
± Е х (1 + Dx)/100
Q* х 0,01 х Е{1 + Dx) ±1±Q.Q1kQxxE(1 + Dx Ql х 0,01 х Е ±1 ±0.01 хОх хЕ
при Dx < 0,1
при Dx< 0,1_
Q (при QxDa3) <1): при Qx<10 (Dx>0,1)
при Qx>10 (Dx<10)
± E / Dx [%]
G:
при Dx < 0,1 при Dx< 0,1
± E х_[%]
"ТТ
Dx- измеренная величина D(тангенс угла потерь) Qx- измеренная величина Q (добротность) Da-погрешность измеряемой величины D_
Относительная погрешность измерений импеданса (E) при для четырехвыводного разъема _(для четырехвыводного разъема или выводах адаптеров 16048G/16048H)_
E = Ep’ + (Zs’/|Zx|+Yo’-|Zx|) х100 [%] где Ep’= Epl + Epbw + Eposc + Ep4) [%]
Yo’= YoL+ Kbw • Kyosc(Yodc+Yo4)) [См] Zs’= Zsl+ Kbw • Kzosc • Zs4) [Ом]_
4)
Значения Yo, Ep, Zs определяются по графику
15МНг 110MHz
еоон z
Уровень сигнала генератора 0.5 афф.
Yo В
| IdrS | 2.5nS | SnS | SOnS |
| lOOnS | 25nS | EOnS | 5 HS^F/100 + GOnE |
| lOQnS 1*—О | ZSnS > -* | _ 5CnS _ | 20^5 xf/100 |
40Иг 10ОНг
200kHz ШНг
15MHZ 110MHI
| A | 0 5» | 03* | 0 1 XfK | 1 5% | |
| Ep e | 0.« | 0 9БК | |||
| c, | o.e* 1-чзе—0»-—-ю-« | 1,5* b- 4i | |||
A 0Hz 100Hz
ШНг
А 1Фгц|>
25m£*
7й е
F/100
5т£ * ТООггрО Xf/100
HOMHz
40Нг 100Нг
Г - Frequency [мнг]
Г - частота | МГц]
где A - четырехвыводный разъем на передней панели 4294А;
B - 7-миллиметровый вывод адаптера 42942А;_
| Наименование характеристики | Значение |
| C - 3,5-миллиметровый вывод пробника 42941А | |
| Epl [%]: | |
| при использовании 16048G | 0,02 + 0,02 • f [МГц] |
| при использовании 16048H | 0,02 + 0,03 • f [МГц] |
| Epbw [%]: | |
| при полосе пропускания = 5 | 0 |
| при полосе пропускания = 4 | |
| частота более 50 кГц | 0,03 |
| частота менее 50 кГц | 0,06 |
| при полосе пропускания = 3 | |
| частота более 50 кГц | 0,1 |
| частота менее 50 кГц | 0,2 |
| при полосе пропускания = 2 | |
| частота более 50 кГц | 0,2 |
| частота менее 50 кГц | 0,4 |
| при полосе пропускания = 1 | |
| частота более 50 кГц | 0,4 |
| частота менее 50 кГц | 0,8 |
| Eposc, [%] | |
| при Цгенератора свыше 500 мВ | 0,03 • (1000 / Ц[мВ] - 1) + f • [МГц] • |
| при Цгенератора от 250 до 500 мВ | 100 |
| при Цгенератора от 125 до 250 мВ | 0,03 • (500 / Ц[мВ] - 1) |
| при Цгенератора от 64 до 125 мВ | 0,03 • (250 / Ц[мВ] - 1) |
| при Цгенератора до 64 мВ | 0,03 • (125 / ц[мв] - 1) |
| (64 / Ц[мВ] - 1) • (0,03 + Epbw) | |
| Yol: | |
| при использовании 16048G | 5 • f • [МГц] [нСм] |
| при использовании 16048H | f • [МГц] / 100 [мкСм] |
| Kbw: | |
| при полосе пропускания = 5 | 1 |
| при полосе пропускания = 4 | 1 |
| при полосе пропускания = 3 | |
| частота более 1 МГц | 3 |
| частота менее 1 МГц | 4 |
| при полосе пропускания = 2 | |
| частота более 1 МГц | 4 |
| частота менее 1 МГц | 5 |
| при полосе пропускания = 1 | |
| частота более 1 МГц | 6 |
| частота менее 1 МГц | 10 |
| KYosc: | |
| при Цгенератора свыше 500 мВ | 1000 / Ц[мВ] |
| при Цгенератора до 500 мВ | 500 / Ц[мВ] |
| YODC: | |
| при токе смещения 1 мА | 0 [См] |
| при токе смещения 10 мА | 1 [мкСм] |
| при токе смещения 100 мА | 10 [мкСм] |
| ZSL(при использовании адаптере 16048G или 16048H): | |
| при частоте более 500 Гц | |
| при частоте менее 500 Гц | 2 [мОм] |
| 5 [мОм] | |
| KZosc: | |
| при игенератора свыше 500 мВ | 2 |
| при игенератора от 250 до 500 мВ | 500 / и[мВ] |
| при игенератора от 125 до 250 мВ | 250 / и[мВ] |
| при игенератора от 64 до 125 мВ | 125 / и[мВ] |
| при игенератора до 64 мВ | 64 / и[мВ] |
| Относительная погрешность измерений импеданса при измерении на 7 мм выводе | |
| адаптера 42942А и при измерении на 3,5 мм выводе адаптера 42941А | |
| E = Ep’ + (Zs’/|Zx|+Yo’-|Zx|) • 100 [%] | |
| где Ep’= Epbw + Eposc + Ep [%] | |
| Yo’= Kbw • Kyosc(Yodc+Yo) [См] | |
| Zs’= Kbw • Kzosc x Zs [Ом] | |
| Epbw [%]: | |
| при полосе пропускания = 5 | 0 |
| при полосе пропускания = 4 | |
| частота более 50 кГц | 0,03 |
| частота менее 50 кГц | 0,06 |
| при полосе пропускания = 3 | |
| частота более 50 кГц | 0,1 |
| частота менее 50 кГц | 0,2 |
| при полосе пропускания = 2 | |
| частота более 50 кГц | 0,2 |
| частота менее 50 кГц | 0,4 |
| при полосе пропускания = 1 | |
| частота более 50 кГц | 0,4 |
| частота менее 50 кГц | 0,8 |
| Eposc [%] | |
| при игенератора свыше 500 мВ | ^МГц] /100 х (и[мВ]/500-1) |
| при игенератора от 125 до 500 мВ | 0 |
| при игенератора до 125 мВ | (125 / и[мВ] - 1) х (0,05 + Epbw) |
| Kbw: | |
| при полосе пропускания = 5 | 1 |
| при полосе пропускания = 4 | 1 |
| при полосе пропускания = 3 | 3 |
| при полосе пропускания = 2 | 4 |
| при полосе пропускания = 1 | 6 |
| KYosc: | |
| при игенератора свыше 500 мВ | 1 |
| при игенератора до 500 мВ | 500 / и[мВ] |
| yodc: при токе смещения 1 мА при токе смещения 10 мА при токе смещения 100 мА | 0 [См] 1 [мкСм] 10 [мкСм] |
| KZOSC: при Цгенератора свыше 500 мВ при Цгенератора от 250 до 500 мВ при Цгенератора от 125 до 250 мВ при Цгенератора до 125 мВ | (2 + f • [МГц]) /100 500 / Ц[мВ] 250 / ц[мВ] 125 / ц[мВ] |
| Температурный коэффициент импедансного пробника 42941А | |
| Пропорциональная часть (при измерении 50 Ом) | |
| Температурный коэффициент |Z| [10-6/ °С] при частоте не более 1 МГц, не более при частоте более 1 МГц | 5 20 + 5 • f [МГц] |
| Температурный коэффициент |0| [мрад/°С] при частоте не более 1 МГц, не более при частоте более 1 МГц но не более 5 МГц при частоте более 5 МГц но не более 30 МГц при частоте более 30 МГц | 5 30 • f [МГц] / 5 50 + 5 • f [МГц] 200 |
| Остаточная часть | |
| Остаточный импеданс | 5 х f [МГц] / 100 [мОм/ °С] |
| Остаточная полная проводимость | f [МГц] / 100 [мкСм/ °С] |
| Габаритные размеры (длина х ширина х высота), мм, не более | 426 х 222 х 502 |
| Масса (без опций), кг, не более | 25 |
| Напряжение питания и частота сети переменного тока | Частота от 47 до 63 Гц от 90 до 132 В или от 198 до 264 В |
| Потребляемая мощность, В-А, не более | 300 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 40 °С, % - атмосферное давление, кПа | от 0 до 40 от 15 до 80 от 96 до 104 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
Комплект поставки включает:
- измеритель LCR высокочастотный 4294А - 1 шт.;
- устройство для измерения двухвыводных компонентов 42942А - 1 компл.;
- устройство для измерения выводных компонентов 16089А - 1 шт.;
- четырехпроводный кабель 16048А - 1 шт.;
- мера ХХ 4-х проводная для калибровки анализаторов 42090А - 1 шт.;
- мера КЗ 4-х проводная для калибровки анализаторов 42091А - 1 шт.;
- опции и аксессуары согласно таблице 1 в зависимости от заказа;
- руководство по эксплуатации - 1шт.;
- методика поверки - 1 шт.
осуществляется по документу 651-13-71 МП «Инструкция. Измерители LCR высокочастотные 4294А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
частотомер электронно-счетный 53132A (Рег. № 26211-03) с опциями 010, 030, диапазон измеряемых частот от 0 до 3 ГГц, относительная погрешностьпогрешность по частоте не более 2,5 10-9;
мультиметр 3458A (Рег. № 25900-03), диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой погрешности измерений напряжения ±0,03%;
измерители мощности с блоками измерительными и первичными измерительными преобразователями E4418B с преобразователем N8482A (Рег. № 38915-08), пределы допускаемой относительной погрешности измерений мощности ±(4-6)%;
меры сопротивления переменного тока МС 10, МС 1 МС 01 (Рег.№ 51137-12), номинальные значения сопротивления 10, 1 0,1 Ом, диапазон рабочих частот от 0 до 10 кГц, пределы допускаемой основной погрешности ± (0,03 -0,1)%;
меры емкости образцовые Р597 (Рег. № 2684-70), диапазон рабочих частот от 40 Гц до 100 кГц, диапазон электрической емкости от 1 пФ до 1 мкФ, пределы допускаемой погрешности аттестации от 0,02 до 0,12 %;
набор мер емкости образцовых 3-го разряда Е1-3 (Рег. № 8174-88), диапазон рабочих частот от 100 кГц до 30 МГц, диапазон емкости от 100 пФ до 1000 пФ, Пределы допускаемой погрешности аттестации ± (0,02 - 0,2)%.
Измерители LCR высокочастотные 4294А. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям LCR высокочастотным 4294А
Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
