| Номер в госреестре | 56652-14 |
| Наименование СИ | Фотометры лабораторные |
| Обозначение типа СИ | Stat-Fax 4700 |
| Изготовитель | "Neogen", США |
| Год регистрации | 2014 |
| Срок свидетельства | 26.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Фотометры лабораторные Stat-Fax 4700 (далее по тексту - фотометры), предназначены для измерения оптической плотности жидких проб.
Принцип действия фотометров основан на измерении значений оптической плотности жидкостей при прохождении через образец вертикального светового потока от источника излучения на фотоприемное устройство с последующим пересчетом измеренного значения оптической плотности в необходимый параметр (концентрацию) лабораторного теста в соответствии с методикой лабораторного исследования. Результат измерений отображается на экране дисплея.
Измерения на фотометрах могут быть проведены как в ручном режиме, так и с использованием встроенного программного обеспечения.

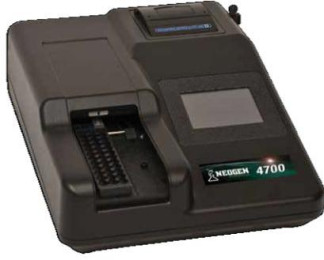

Конструктивно фотометры выполнены в настольном исполнении.
В фотометрах Stat-Fax 4700 используется встроенное программное обеспечение, которое устанавливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления фотометром Stat-Fax 4700, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Программное обеспечение фотометра Stat-Fax 4700 защищено от несанкционированно -го изменения конструктивно, путём пломбирования прибора. Изменения кода программы невозможны.
Взаимодействие оператора с фотометром Stat-Fax 4700 осуществляется с помощью экранного меню и кнопочной клавиатуры.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Neogen Reader | 00.15.00 и выше | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Таблица 1
| Наименование характеристики | Значение характеристики |
| Рабочие длины волн, нм (длины волн максимумов интерференционных светофильтров) | 450 650 |
| Диапазон измерений оптической плотности, Б | 0,00 - 3,00 |
| Пределы допускаемой абсолютной погрешности, Б: - в диапазоне измерений от 0 до 1,5 Б - в диапазоне измерений от 1,5 до 3 Б | ± 0,06 ± 0,12 |
| Дрейф показаний фотометра за 8 часов, Б, не более | 0,005 |
| Потребляемая мощность, Вт, не более | 50 |
| Электропитание: - напряжение, В - частота переменного тока, Гц | 115/230 50-60 |
| Габаритные размеры, мм, не более | 230 х 300 х 80 |
| Масса, кг, не более | 5,9 |
| Условия эксплуатации: температура воздуха, °С относительная влажность воздуха, %, не более | 15 - 25 80 |
наносится на титульный лист руководства по эксплуатации и на правую боковую панель корпуса фотометра методом наклеивания.
Таблица 2
| Наименование | Количество, шт. |
| Фотометр лабораторный Stat-Fax 4700 | 1 |
| Кабель сетевой | 1 |
| Запасная лампа и предохранители | 1 |
| Термобумага | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 66.Д4-13 | 1 |
| Комплект светофильтров КСП-02* | 1 |
| Последовательный кабель* | 1 |
| Кабель USB* | 1 |
Программное обеспечение | 1 |
| *-поставляется по отдельному заказу | |
осуществляется по документу МП 66.Д4-13 «Фотометры лабораторные Stat-Fax 4700. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 сентября 2013 г.
Основные средства поверки:
Комплект светофильтров поверочный КСП-02 Основные метрологические характеристики
Диапазон значений спектральной оптической плотности на длине волны 405 нм - от
0,030 до 4,300 Б
Диапазон значений спектральной оптической плотности на длинах волн 450, 490, 540, 570, 600, 620, 650 нм - от 0,030 до 4,500 Б
Пределы допускаемой погрешности значений спектральной оптической плотности светофильтров, Б
- в диапазоне от 0,030 до 1,000 Б ± 0,003
- в диапазоне от 1,001 до 2,000 Б ± 0,006
- в диапазоне от 2,001 до 3,000 Б ± 0,025
- в диапазоне от 3,001 до 4,000 Б ± 0,090
«Фотометры лабораторный Stat-Fax 4700. Руководство по эксплуатации», разделы 2 и 3.
Нормативные документы, устанавливающие требования к фотометрам лабораторным Stat-Fax 4700
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до
20,0 мкм».
Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
