Твердомеры портативные динамические Equotip 2, Equotip 3, 56664-14

56664-14
Твердомеры портативные динамические Equotip 2, Equotip 3 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.
Документы
Карточка СИ
Номер в госреестре 56664-14
Наименование СИ Твердомеры портативные динамические
Обозначение типа СИ Equotip 2, Equotip 3
Изготовитель "PROCEQ SA", Швейцария
Год регистрации 2014
Срок свидетельства 27.02.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Твердомеры портативные динамические Equotip 2, Equotip 3 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика.

Принцип действия твердомеров основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей ин-дентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

Твердомер может быть укомплектован датчиками семи типов: D, DC, DL, C, E, S и G.

Датчики типа D и DC используется для измерений твёрдости изделий массой от 0,05 кг по широкому диапазону шкал твёрдости. Толщина измеряемых металлических изделий не менее 3 мм. Датчик DC отличается от датчика D габаритными размерами.

Датчик DL имеет тонкую опорную часть, позволяет проводить измерения в выемках и канавках. Минимальная масса образцов равна 0,05 кг. Толщина измеряемых металлических изделий не менее 3 мм.

Датчик типа C используется для измерений твёрдости изделий массой от 0,02 кг. Датчик характеризуется меньшей силой удара по сравнению с другими датчиками. Применяется для измерений твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Минимальная толщина испытуемого изделия равна 1 мм.

Датчик типа E имеет боёк с искусственным алмазом и предназначен для длительного измерения твёрдых изделий массой от 0,05 кг. Толщина измеряемых металлических изделий не менее 3 мм.

Датчик типа G предназначен для измерений массивных изделий от 0,5 кг с минимальным радиусом кривизны поверхности равным 50 мм. Толщина измеряемых металлических изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.

Датчик S может использоваться как датчик D, а также для измерений твёрдости материалов из твёрдых сталей.

Твердомеры позволяют справочно оценивать твердость сплавов, чугуна, предел прочности металлов на разрыв.

Твердомеры Equotip 2 и Equotip 3 различаются дизайном корпуса.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

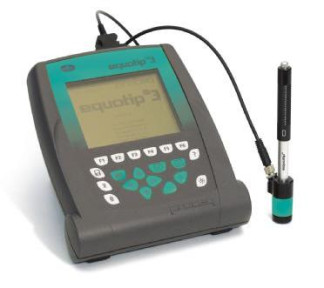

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

электронный блок

датчик

место нанесения знака утверждения типа

места расположения пломб

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

EQUOTIP 3

v 1.8.0 и выше

92f16264c31b2d2ebee

1f0faa44ce191

MD5 Hash

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические характеристики твердомеров приведены в таблице 2:

Датчик

Шкала измерения твёрдости

Диапазоны измерений твердости

Пределы допускаемых абсолютных погрешностей твердомеров

D, DQ DL, E, S, C

Роквелла С

(20 - 70) HRC

± 2

D, DQ DL

Роквелла В

(38 - 100) HRB

± 4

G, E

Роквелла В

(48 - 100) HRB

S

Роквелла В

(70 - 100) HRB

D, DC, C, DL, E

Бринелля НВ

(81 - 650) НВ

± 12

G

Бринелля НВ

(90 - 650) НВ

S

Бринелля НВ

(101 - 640) НВ

D, DC, DL, E, C

Виккерса HV

(80 - 1000) HV

± 15

S

Виккерса HV

(101 - 960) HV

D, DC, C, E, DL, S

Шора D

(30 - 100) HSD

± 3

Рабочие условия применения:

-    температура воздуха, °С.......................................................................................от 0 до 50;

-    относительная влажность воздуха, при 25 оС, %, не более ..........................................90;

-    атмосферное давление, кПа............................................................................от 84 до 106,7.

Напряжение питания постоянного тока, В:

-    внешнее через адаптер от сети переменного тока (100-240) Б,.......................................12;

-    внутреннее от ионно-литиевого аккумулятора.......................................................3,7 - 4,2.

Габаритные размеры электронного блока, мм, не более:

-    длина......................................................................................................................................170;

-    ширина...................................................................................................................................200;

-    высота.....................................................................................................................................45.

Масса, кг, не более................................................................................................................0,78.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

-    электронный блок Equotip 2 или Equotip 3 (по заказу)...............................................1 шт.;

-    датчик D...............................................................................................................................1 шт.;

-    датчики DQ DL, E, S, C, G (по заказу)..........................................................................1 шт.;

-    опорное кольцо...................................................................................................................2 шт.;

-    кабель USB..........................................................................................................................1 шт.;

-    карта памяти USB...............................................................................................................1 шт.;

-    сетевой адаптер...................................................................................................................1 шт.;

-    кейс для переноски............................................................................................................1 шт.;

-    уплотнительная паста........................................................................................................1 шт.;

-    дополнительное оборудование........................................................................................1 шт.;

-    руководство по эксплуатации .EQ3 - 01 РЭ..................................................................1 экз.;

-    методика поверки EQ3 - 01 МП......................................................................................1 экз.

проводится в соответствии с документом EQ3 - 01 МП «Твердомеры портативные динамические Equotip 2, Equotip 3. Методика поверки», утверждённым ФГУП «ВНИИФТРИ» в декабре

2013 г.

Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75 и МТШ по ГОСТ 8.426-81.

Сведения о методах измерений

Твердомеры портативные динамические Equotip 2, Equotip 3. Руководство по эксплуатации. EQ3 - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам портативным динамическим Equotip 2, Equotip 3

1    ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

2    ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

3    ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

4    ГОСТ 8.516-2001 «Г осударственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».

5    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
