Твердомеры портативные динамические Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2, 56665-14

Назначение

Твердомеры портативные динамические Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика.

Принцип действия твердомеров основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

Твердомеры позволяют справочно оценивать твердость сплавов, чугуна, предел прочности металлов на разрыв.

Твердомеры Equotip Piccolo, Equotip Bambino выпускаются в пластмассовом корпусе, а Equotip Piccolo 2, Equotip Bambino 2 - в корпусе из цинкового сплава с твердым покрытием.

Твердомеры Equotip Piccolo, Equotip Piccolo 2 оснащены программным обеспечением (ПО), позволяющим проводить статистическую обработку результатов измерений.

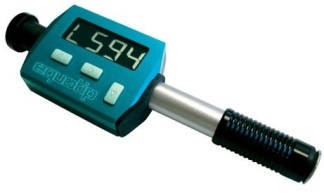

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное ПО используется для управления работой твердомера, а также для

визуального отображения, хранения и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические характеристики твердомеров приведены в таблице 2.

Таблица 2

*) ^ ~ ~ Пределы погрешностей нормированы для измерения твердости изделий из сталей

Рабочие условия применения:

-температура воздуха, °С.......................................................................................от 0 до 50;

-    относительная влажность воздуха, при 25 оС, %, не более ..........................................90;

-    атмосферное давление, кПа .....................................................................от 84 до 106,7.

Напряжение питания (от ионно-литиевого аккумулятора), B....................................3,7-4,2.

Сила ток зарядки, мА_..............................................................................................................100.

-    длина......................................................................................................................................148;

-    ширина.................................................................................................................................... . 44;

-    высота.......................................................................................................................................20.

Масса, кг, не более..............................................................................................................0,142.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

- электронный блок Equotip Piccolo 2 (Equotip Piccolo) или

Equotip Bambino 2 (Equotip Bambino) по заказу....................................................1 шт.;

-    датчик динамический D..........................................................................................1 шт.;

-    опорное кольцо.........................................................................................................2 шт.;

-    USB зарядное устройство.......................................................................................1 шт.;

-    кабель USB................................................................................................................1 шт.;

-    ПО Piccolink для Equotip Piccolo 2 (Equotip Piccolo)..........................................1 шт.;

-    кейс для переноски...................................................................................................1 шт.;

-    ремешок - держатель на шею................................................................................1 шт.;

-    дополнительное оборудование...............................................................................1 шт.;

-    руководство по эксплуатации EQ .Pic .-.01.РЭ....................................................1 экз.;

-    методика поверки EQ .Pic. — 01 МП........................................................................1 экз.

Поверка

проводится в соответствии с документом EQ Pic - 01 МП «Инструкция. Твердомеры портативные динамические Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2. Методика поверки», утверждённым ФГУП «ВНИИФТРИ» в декабре 2013 г.

Основные средства поверки: эталонные меры твёрдости 2 разряда типа МТР, МТБ, МТВ по ГОСТ 9031 - 75 и МТШ по ГОСТ 8.426-81.

Сведения о методах измерений

Твердомеры портативные динамические Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2. Руководство по эксплуатации. EQ Pic - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам портативным динамическим Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2

1    ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

2    ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

3    ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

4    ГОСТ 8.516-2001 «Г осударственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».

5    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
