Стенды автодиагностические измерительные роликовые многофункциональные x-road, 56666-14

Назначение

Стенды автодиагностические измерительные роликовые многофункциональные x-road предназначены для измерений следующих параметров:

-    тангенциальной составляющей силы, возникающей на поверхности ходовых роликов при взаимодействии роликов с колесами автомобиля;

-    скорости движения автомобиля;

-    усилий прикладываемых к органам управления тормозными системами.

Описание

При измерениях в основу работы стендов автодиагностических измерительных роликовых многофункциональных x-road положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре пары опорных ходовых роликов, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.

Основными компонентами измерительной схемы стендов автодиагностических измерительных роликовых многофункциональных x-road являются четыре двигателя переменного тока с векторным регулированием. Двигатели при помощи преобразователя частоты индивидуально переключаются на моторный («приводной») или генераторный («тормозящий») режим. Промежуточный контур постоянного тока обеспечивает обмен энергией между «приводными» и «тормозящими» двигателями. Избыточная энергия возвращается в сеть.

В зависимости от скорости автотранспортного средства (скорости, измеряемой на его колесах), в стенде реализованы два принципа проведения испытаний - статический и динамический.

При статических испытаниях (имитация низких, чаще всего постоянных скоростей движения автотранспортного средства) могут проводиться измерения параметров тормозной и антиблокировочной систем автотранспортного средства. Колеса автомобиля приводятся во вращение двигателями стенда.

В динамических режимах ходовые ролики приводятся в движение или тормозятся двигателем и колесами автомобиля. Но при этом в зависимости от режима измерений, выполняемых стендом, и привода автомобиля, ходовые ролики приводятся в движение или тормозятся двигателями. В этом режиме скорость автомобиля является переменной.

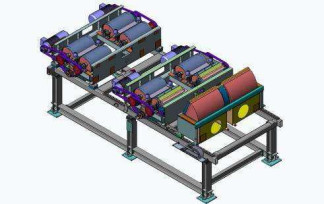

Конструктивно стенды автодиагностические измерительные роликовые многофункциональные x-road выполнены из следующих основных агрегатов и узлов:

-    несущая рама со стальным основанием;

-    система ходовых роликов с электродвигателями (передний мост);

-    система ходовых роликов с электродвигателями (задний мост);

-    вспомогательные пневматические или электромеханические устройства обеспечения курсовой и боковой устойчивости автомобиля;

-    вспомогательные электромеханические устройства, обеспечивающие въезд-выезд автомобиля;

-    устройство экологической защиты;

-    системы и устройства управления стендом.

Лист № 2 Всего листов 5

В дополнительный комплект оборудования может входить выносное силоизмерительное устройство DKA для измерений силы, прикладываемой к педали тормоза и устройство для измерений силы, прикладываемой к рычагу стояночного тормоза.

Стенды позволяют регулировать расстояние между двумя передними и двумя задними роликовыми устройствами для испытаний различных типов автомобилей с различными межосевыми расстояниями.

Программное обеспечение

Программное обеспечение «x-line» разработано специально для стендов автодиагностических измерительных роликовых многофункциональных x-road и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение является интеллектуальной собственностью фирмы «Durr Assembly Products GmbH», Германия, и может быть защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа. Класс защиты соответствует уровню «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится на приборную стойку стендов автодиагностических измерительных роликовых многофункциональных x-road методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    стенд автодиагностический измерительный роликовый многофункциональный x-road в комплекте

-    1 шт.;

-    1 компл.;

-    1 экз.;

-    1 экз.;

-    1 компл.

-    комплект принадлежностей и приспособлений

-    руководство по эксплуатации

-    методика поверки МП АПМ 07-13

-    набор калибровочных приспособлений

Поверка

осуществляется по документу МП АПМ 07-13 «Стенды автодиагностические измерительные роликовые многофункциональные x-road. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» в декабре 2013 г.

Перечень основных средств поверки (эталонов):

-    датчик крутящего момента силы, тип Т4А, ±1 кН м, ПГ ±0,1%, ГОСТ Р 8.752-2011;

-    весы неавтоматического действия по ГОСТ Р 53228, КТ высокий, max <20 кг, погрешность измерений не более ±1 г;

-    тахометр электронный, тип АТТ 6000, (5-99999) мин-1, ±0,1%+1, ГОСТ 21339-75;

-    рулетка измерительная металлическая (0-5000) мм, кл 3, ГОСТ 7502-98.

Сведения о методах измерений

приведены в документе «Стенды автодиагностические измерительные роликовые многофункциональные x-road. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам автодиагностическим измерительным роликовым многофункциональным x-road

1.    «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720.

2.    ГОСТ Р 41.13-2007 «Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможения».

3.    ГОСТ Р 41.13-Н-99 «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения».

4.    ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».

5.    Техническая документация «Durr Assembly Products GmbH», Г ермания.

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    осуществление мероприятий государственного контроля (надзора).
