Весы Aclas мод. LS115-00, LS115-01, LS215-00, LS215-01, LS215-02, LS215-03, LS515-00, LS515-01, PS115-00, 56670-14

Назначение

Весы «Aclas» моделей LS115-00, LS115-01, LS215-00, LS215-01, LS215-02, LS215-03, LS515-00, LS515-01, PS115-00 (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройство, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

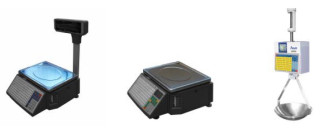

Модели весов LS115-00, LS215-00, LS515-00, PS115-00 без стойки, весы LS115-01, LS215-01, LS215-02, LS515-01 снабжены стойкой. Модель LS215-03 является подвесными весами.

Весы оснащены устройствами, приведенными в таблице 1.

Таблица 1

Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6 ГОСТ OIML R 76-1-2011) RS-232.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются пломбой поверителя. Схемы пломбирования от несанкционированного доступа приведены на рисунке 1.

йягтьпя

йэт» М*

О

JMaUiyUKLL

=“d_j£/b l'    Kju&cc.

22 DE ± 10%. КИН* Гд. -1 D БI

ЗШ. 12

HiSL'-J L''J—J.'. d I> L :S.F_Uja*jlt 7^-Ll-UlIj 1,гг- Qjllj.tf, Id-lib dj-.b

Пзецрт&БХГЕЛь в Р-гсспи: ООО «£СЛТ Electгэ:с1са>>. Косква

Рисунок 3 -Маркировка весов Маркировка весов производится на фирменных наклейках, где указывается (Рис. 3):

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочное деление (e);

-    действительная цена деления (d);

-    знак утверждения типа;

-    знак соответствия требованиям основных директив ЕС;

-    серийный номер весов;

-    параметры электропитания;

-    дата изготовления;

-    наименования изготовителя и представителя в России.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Таблица 2 - Идентификационные данные ПО

Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после включения в виде «V.x.xxx», где x.xxx -номер версии ПО.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1.    Класс точности весов по ГОСТ OIML R 76-1-2011 ...................................средний

2.    Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.

3.    Предел допускаемого размаха..................................................................|mpe|

4.    Диапазон устройства выборки массы тары, кг..................................... от 0 до 9,998

5.    Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах

6.    Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает........................................................................................2 % Мах

7.    Условия эксплуатации:

-    предельные значения температуры (Tmin, Tmax), °С....................................0, + 40

-    относительная влажность воздуха (без конденсации), %, не более...........от 5 до 85

8.    Параметры электропитания от сети переменного тока:

-    напряжением, В.....................................................................от 175 до 240

-    частотой, Гц...................................................................................50 ± 1

9.    Потребляемая мощность, В А, не более...........................................................30

10.    Масса и габаритные размеры весов приведены в таблице 4.

11.    Вероятность безотказной работы за 2000 ч..................................................0,92

12.    Средний срок службы весов, лет.....................................................................10

Таблица 4- Масса и габаритные размеры весов

Знак утверждения типа

Знак утверждения типа наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Примечание - По требованию потребителя поставляются по дополнительному заказу:

—    компакт диск с программным обеспечением обработки данных;

—    соединительный кабель RS232.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» документа: «Весы «Aclas» моделей LS115-00, LS115-01, LS215-00, LS215-01, LS215-02, LS215-03, LS515-00, LS515-01, PS115-00. Руководство по эксплуатации».

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Всего листов 5

Сведения о методах измерений

приведены в документе «Весы «Aclas» моделей LS115-00, LS115-01, LS215-00, LS215-01, LS215-02, LS215-03, LS515-00, LS515-01, PS115-00. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам «Aclas» моделей LS115-00, LS115-01, LS215-00, LS215-01, LS215-02, LS215-03, LS515-00, LS515-01, PS115-00

1.    ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

3.    Техническая документация изготовителя.

Рекомендации к применению
