| Номер в госреестре | 56674-14 |
| Наименование СИ | Преобразователи весоизмерительные вторичные |
| Обозначение типа СИ | Ньютон |
| Изготовитель | ООО Инжиниринговая компания "ВЕСКОМ", г. Челябинск (срок свидетельства: 08.02.2029 г.). ООО Торговый Дом "ВЕСКОМ", г.Челябинск, ООО "ВЕСКОМ", г.Челябинск (срок свидетельства: 27.02.2019) |
| Год регистрации | 2014 |
| Срок свидетельства | 08.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи весоизмерительные вторичные Ньютон (далее — приборы) предназначены для аналогово-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.
Конструктивно приборы представляют собой электронное устройство (индикатор по ГОСТ OIML R 76-1—2011), состоящее из следующих основных электронных узлов: стабилизатор питания, микропроцессор, один или более аналогово-цифровых преобразователя (далее — АЦП), цифровые интерфейсы RS232 и/или RS485 и дискретные входы/выходы с гальванической развязкой, дисплей и клавиатура. Входные цепи многоканальных приборов, содержат также мультиплексоры аналоговых сигналов по числу весоизмерительных каналов.
Принцип действия приборов заключается в следующем: на вход измерительного канала прибора поступает выходной аналоговый электрический сигнал весоизмерительных датчиков. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей прибора и/или передается через цифровые интерфейсы связи на внешние периферийные устройства, например персональный компьютер.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
- устройство выбора единиц измерений (2.1);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).
- формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем.
Модификации приборов отличаются количеством весоизмерительных каналов (соответствует первой цифре в обозначении модификации), количеством дискретных и аналоговых входов/выходов. Приборы Ньютон-11С оснащены аналоговым токовым выходом 020 мА:
Количество входов/выходов:
Ньютон-11С, Ньютон-11М...............................................................................................................2 / 4
Ньютон-21..........................................................................................................................................8 / 4
Ньютон-22, Ньютон-81 ....................................................................................................................8 / 8
Ньютон-41,Ньютон-42......................................................................................................................1 / 2
Ньютон-42А, Ньютон-42В .............................................................................................................. 3 / 6

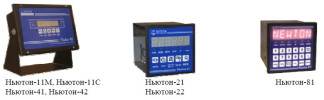

Приборы Ньютон-11М имеют функцию накопления в энергонезависимом запоминающем устройстве данных о взвешиваниях: суммарного веса, количества взвешиваний. Общий вид приборов представлен на рисунке 1.
QO0DD9 DODDD0
— С ^ D - -
Ньютон-81
Рисунок 1 — Общий вид приборов
Пломбировке от несанкционированного доступа подвергается переключатель режимов работы/настройки. В модификациях Ньютон-11М, Ньютон-11С, Ньютон-21, Ньютон-22, Ньютон-81 он расположен на задней панели прибора. В модификациях Ньютон-41, Ньютон-42
— на лицевой панели. В приборах Ньютон-11М, Ньютон-11С переключатель блокируется с помощью пластины и пломбируется свинцовой пломбой (знаком поверки в виде свинцовой пломбы). В модификациях Ньютон-21, Ньютон-22, Ньютон-41, Ньютон-42 Ньютон-81 переключатель утоплен в корпус, и блокируется с помощью разрушаемой наклейки (знаком поверки в виде наклейки). Схема пломбировки приведена на рисунке 2.
Переключатель режимов работы/настройки и место пломбировки (размещения знака поверки)
Ньютон-11М, Ньютон-11С Ньютон-21, Ньютон-22, Ньютон-81
Переключатель режимов работы/настройки и место пломбировки (размещения знака поверки)
Ньютон-41, Ньютон-42 Рисунок 2 — Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее — ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО приборов через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к параметрам юстировки и настройки используется пломбируемый переключатель. Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО отображаются при включении прибора, приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Модифи кация | Наименова ние програм много обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Ньютон-11М | — | — | V - 03.03 | — | — |
| Ньютон-11С | — | — | V - 03.01 | — | — |
| Ньютон-21 | — | — | V - 01.03 | — | — |
| Ньютон-22 | — | — | V - 1.5 | — | — |
| Ньютон-41, Ньютон-42 | — | — | V - 03.01 | — | — |
| Ньютон-42А | — | — | V - 02.02 | — | — |
| Ньютон-42В | — | — | V - 02.03 | — | — |
| Ньютон-81 | — | — | V -02.01 | — | — |
Таблица 2— Метрологические характеристики_
| Метрологическая характеристика | Значение |
| Класс точности по ГОСТ OIML R 76-1—2011 | III |
| Значение доли предела допускаемой погрешности pi | 0,5 |
| Максимальное число поверочных интервалов, n | не более 10 000 |
| Минимальное входное напряжение, приходящееся на поверочный мнтервал, мкВ | 1 |
| Минимальное напряжение в диапазоне измерений, мВ | 0 |
| Максимальное напряжение в диапазоне измерений, мВ | ±10; ±20; ±40; ±80 |
| Диапазон температуры, °C | от - 40 до + 70 |
| Минимальное полное сопротивление весоизмерительного датчика, Ом | 50 |
| Максимальное полное сопротивление весоизмерительного датчика, Ом | 2000 |
| Напряжение питания весоизмерительных датчиков, В | 4,5 ± 0,75 |
| Диапазон уравновешивания тары | 100 % Мах |
| Сигнальный кабель: Линия связи | четырех- или шестипроводная |
| Максимальная длина кабеля весоизмерительного датчика, м | 300 |
| Поперечное сечение кабеля, не менее мм2 | 0,12 |
Лист № 4 Всего листов 5
Параметры электропитания приборов Ньютон-11М, Ньютон-11С, Ньютон-15, Ньютон-41, Ньютон-42, Ньютон-42 А, Ньютон-42В от сети переменного тока:
ВООА +10 %
................................................................................................................ 220 _!5%;
частота, Гц.........................................................................................................................50±1.
Напряжение электропитания приборов Ньютон-21, Ньютон-22, Ньютон-81 от внешнего
источника постоянного тока, В....................................................................................................24±5.
Напряжение электропитания приборов Ньютон-11М, Ньютон-11С, Ньютон-41, Ньютон-42, Ньютон-42 А, Ньютон-42В от внешнего источника постоянного тока, В.....................от 12 до 25.
Знак утверждения типа наносится на маркировочную табличку, расположенную на задней панели прибора, а также типографским способом на титульные листы эксплуатационной документации.
Преобразователь весоизмерительный вторичный Ньютон.............................................1 шт.
Руководство по эксплуатации............................................................................................1 шт.
Паспорт.................................................................................................................................1.экз.
Разъемы для подключения интерфейсов связи, весоизмерительных датчиков, дискретных входов/выходов....................................................................................................................1 комплект.
осуществляется в соответствии с документом МП 56674-14 «ГСИ. Преобразователи весоизмерительные вторичные Ньютон. Методика поверки», утвержденным ФГУП «ВНИИМС» 16.12.2013 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 8 «Свидетельство о приемке» паспорта.
Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).
Раздел 5 «Использование» документа «Преобразователь весоизмерительный вторичный Ньютон-11М. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователь весоизмерительный вторичный Ньютон-11С. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователь весоизмерительный вторичный Ньютон-21. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователи весоизмерительные вторичные Ньютон-22. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователи весоизмерительные вторичные Ньютон-41. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователи весоизмерительные вторичные Ньютон-42. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователь весоизмерительный вторичный Ньютон-42А. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователи весоизмерительные вторичные Ньютон-42В. Руководство по эксплуатации».
Раздел 5 «Использование» документа «Преобразователи весоизмерительные вторичные Ньютон-81. Руководство по эксплуатации».
Всего листов 5
Нормативные и технические документы, устанавливающие требования к преобразователям весоизмерительным вторичным Ньютон
1. ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ТУ 4221-007-45627446-05 «Преобразователи весоизмерительные вторичные Ньютон. Технические условия».
Осуществление торговли и товарообменных операций в составе весов и весоизмерительных устройств.
Заявитель
Общество с ограниченной ответственностью «ВЕСКОМ»
(ООО «ВЕСКОМ»), г. Челябинск
454091, Россия, г. Челябинск, ул. Цвиллинга, д. 55А, офис 23.
Тел./факс: (351) 237-13-44, 268-41-52. E-mail: mail@ves-com.com
