| Номер в госреестре | 56677-14 |
| Наименование СИ | Весы автомобильные тензометрические |
| Обозначение типа СИ | Яик |
| Изготовитель | ОАО "Южное ремонтно-техническое предприятие", г.Оренбург |
| Год регистрации | 2014 |
| Срок свидетельства | 27.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы автомобильные тензометрические «Яик» (далее - весы) предназначены для статического измерения массы груженого и порожнего автотранспорта, прицепов, полуприцепов и автопоездов, тракторных тележек.

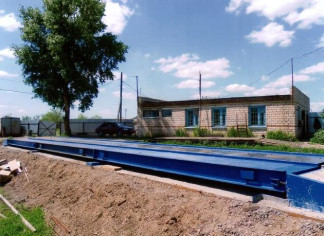

Принцип действия весов заключается в преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально этой силе. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок весоизмерительного прибора, где суммарный сигнал преобразуется в цифровой код. Значение массы груза отображается на цифровом табло весоизмерительного прибора. В состав весов дополнительно может входить программно-аппаратный комплекс, предназначенный для отображения, сохранения и печати результатов измерений массы. Внешний вид грузоприемной платформы весов приведен на рисунке 1.
Конструктивно весы состоят из грузоприемного устройства (ГПУ), и весоизмерительного прибора. Грузоприемное устройство состоит из одной, двух или трех грузоприемных платформ рамной конструкции. В нижней части грузоприемных платформ смонтированы узлы встройки, опирающиеся на весоизмерительные датчики. Смещение грузоприемных платформ в горизонтальной плоскости при въезде/выезде автотранспорта ограничивается регулируемыми упорами - продольными и поперечными. Датчики весоизмерительные подключаются к прибору весоизмерительному кабельными линиями связи через соединительные коробки. Прибор весоизмерительный может оснащаться интерфейсами RS-232 и RS-485 для связи с внешними компьютерами, принтерами и выносными индикаторными табло. Программноаппаратный комплекс поставляется по отдельному заказу и состоит из системного блока с монитором, блока питания, принтера, блока защиты и оптического изолятора связи интерфейса RS-232.
В весах применяются датчики весоизмерительные тензорезисторные на сжатие WBK (госреестр № 31532-09) производства «CAS Corporation Ltd», Р. Корея, или датчики весоизмерительные тензорезисторные модели ZS (госреестр № 39778-08) производства «Keli Electric Manufacturing (Ningbo) Co., Ltd», КНР. В весах применяются приборы весоизмерительные МИ моделей МИ ВДА/А-12ESS Я или МИ ВЖА/А-^SS Я (госреестр № 40158-08) производства
ООО «МИДЛ и К», РФ, г. Москва, или приборы весоизмерительные CAS моделей CI-2001A или CI-2001AS (госреестр № 50968-12) производства «CAS Corporation Ltd», Р. Корея.
Внешний вид весоизмерительных приборов весов «Яик» приведен на рисунке 2.
Схемы пломбирования весоизмерительных приборов весов «Яик» приведены на рисунке 3.
в) Прибор CI-2001AS
Весы выпускаются в нескольких модификациях, отличающихся значениями максимальной и минимальной нагрузки, поверочного деления и дискретности отсчета, а также количеством грузоприемных платформ.
Программное обеспечение (ПО) весоизмерительного прибора весов «Яик» предназначено для обработки сигналов весоизмерительных датчиков, преобразования их в цифровой код, отображения результата измерений массы на цифровом дисплее прибора и передачи результата измерений массы через стандартный интерфейс внешним устройствам. ПО прибора встроенное и полностью метрологически значимо, загружается в память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. ПО не может быть изменено без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Номер версии ПО отображается на дисплее весоизмерительного прибора при включении. В приборах модели МИ ВДА/А-12ESS Я применяется ПО версии U 2.01, в приборах модели МИ ВЖА/А-12SS Я - ПО версии U 2.00, в приборах модели CI-2001A применяется ПО версии 1.00, в приборах модели CI-2001AS применяется ПО версии 1.01. Идентификационные данные ПО приведены в таблице 1.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие иденти-фика-ционные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Не используется | U 2.01 | Не используется | Не используются | Не используется |
| U 2.00 | ||||
| CI-2000 series firmware | 1.00 | |||
| 1.01 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А». Защита программного обеспечения приборов весоизмерительных МИ реализуется посредством установки пломбы, а также посредством электронной пломбы, которая позволяет просмотреть количество попыток программирования и дату последнего программирования прибора.
Класс точности весов по ГОСТ OIML R 76-1-2011 .................................средний (III)
| Наименование характеристики | Модель весов | |||
| Яик-30 | Яик-40 | Яик-60 | Яик-80 | |
| Максимальная нагрузка (Мах), т | 30,0 | 40,0 | 60,0 | 80,0 |
| Минимальная нагрузка (Min), т | 0,2 | 0,4 | 0,4 | 1,0 |
| Поверочное деление (е), кг | 10 | 20 | 20 | 50 |
| Дискретность отсчета (d), кг | 10 | 20 | 20 | 50 |
| Пределы допускаемой абсолютной погрешности при поверке (первичной, периодической, внеочередной и т. д.), кг, в диапазонах взвешивания: - от Min до 500е, включ. - св. 500е до 2000е, включ. - св. 2000е до Max, включ. | ±5 ±10 ±15 | ±10 ±20 | ±10 ±20 ±30 | ±25 ±50 |
| Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||
| Пределы допускаемой погрешности устройства установки нуля, кг | ±2,5 | ±5,0 | ±5,0 | ±12,5 |
| Предел реагирования, кг | 14 | 28 | 28 | 70 |
| Габаритные размеры1 грузоприемного устройства, мм, не более: - длина - ширина - высота | 5500 3000 310 | 11000 3000 310 | 16500 3000 310 | 16500 3000 310 |
| Масса грузоприемного устройства, кг, не более | 3500 | 7000 | 11500 | 11500 |
| Количество грузоприемных платформ, шт. | 1 | 2 | 3 | 3 |
| Количество датчиков весоизмерительных, шт. | 4 | 6 | 8 | 8 |
Предписанные предельные значения температуры, °С:
- для грузоприемного устройства и датчиков (особый диапазон температур).....от минус 30 до 40
- для прибора весоизмерительного ...............................................................от минус 10 до 40
- для программно-аппаратного комплекса...............................................................от 10 до 40
Электрическое питание от сети переменного тока с параметрами:
- напряжение питания, В...............................................................................от 187 до 242
- частота, Гц .......................................................................................................от 49 до 51
Электрическое питание от аккумулятора типа БМ640А:
- напряжение питания, В....................................................................................................6
Потребляемая мощность (без программно-аппаратного комплекса), В-А, не более...........22
Вероятность безотказной работы за 2000 часов....................................................................0,92
Средний срок службы весов, лет...............................................................................................10
наносится печатным способом в левом верхнем углу титульного листа Руководства по эксплуатации и графическим методом на табличку, закрепляемую на грузоприемном устройстве весов.
| Наименование | Обозначение | Ед. измер. | Кол-во, шт. | Примечание |
| Г рузоприемное устройство, в т.ч.: | шт. | 1 | ||
| Г рузоприемная платформа | шт. | 1, 2, 3 | в зависимости от количества грузоприемных платформ | |
| Датчик весоизмерительный | WBK или ZS | шт. | 4, 6, 8 | |
| Проводник заземления датчика, L=40 см. | шт. | 4, 6, 8 | ||
| Кабель соединительный | компл. | 1 | ||
| Коробка соединительная | YB-4P, YB-6P, YB-8P | шт. | 1 | |
| Прибор весоизмерительный | МИ или CAS | шт. | 1 | |
| Интерфейс | RS-232 или RS-485 | экз. | 1 | по заказу |
| Системный блок ПК | шт. | 1 | по заказу | |
| Монитор ПК | шт. | 1 | по заказу | |
| Принтер А4 | шт. | 1 | по заказу | |
| Блок защиты | [Exia] II, | шт. | 1 | по заказу |
| Оптический изолятор связи интерфейса RS -232 | шт. | 1 | по заказу | |
| Блок питания | шт. | 1 | по заказу | |
| Паспорт весов | ЮРТП.4274.001-2013 ПС | шт. | 1 | |
| Руководство по эксплуатации и паспорт прибора весоизмерительного МИ или CAS | МИ 010.ВДА/А-12ЕSS Я. РЭ CI-2001A CI-2001AS | шт. | 1 | |
| Паспорт датчика весоизмерительного тензометриче-ского | шт. | 4, 6, 8 | в зависимости от количества грузоприемных платформ |
осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Перечень эталонов, применяемых при поверке:
- гири класса точности М1 по ГОСТ OIML R 111-1-2009 массой от 1 до 2000 кг.
При использовании весов применяется метод прямых измерений массы, который приведен в подразделе 2.2 паспорта весов (ЮРТП.4274.001-2013 ПС).
Нормативные и технические документы, устанавливающие требования к весам автомобильным тензометрическим «Яик»
1 ГОСТ OIML R 76-1-2011 ГСИ Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2 ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
3 ТУ 4274-05201527-001-2013 Весы автомобильные тензометрические «Яик». Технические условия.
- при осуществлении торговли и товарообменных операций.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 163 |
| Поверителей | 7 |
| Актуальность данных | 19.09.2024 |
