Манометры деформационные (мембранные) 4, 56678-14

Манометры деформационные (мембранные) серии 4 (далее по тексту -манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.

Документы

Описание типа

Карточка СИ

Номер в госреестре	56678-14
Наименование СИ	Манометры деформационные (мембранные)
Обозначение типа СИ	серии 4
Изготовитель	"WIKA Alexander Wiegand SE & Co. KG", Германия; Дочерняя компания "MANOMETER AG", Швейцария
Год регистрации	2014
Срок свидетельства	23.10.2029
МПИ (интервал между поверками)	1 год - для класса точности 0,6; 2 года - для остальных
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Манометры деформационные (мембранные) серии 4 Назначение средства измерений

Описание

Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны. Передаточный механизм преобразует деформацию мембраны в угловое перемещение показывающей стрелки.

Модификации манометров отличаются метрологическими характеристиками и исполнением.

В манометрах модификаций 422.12, 423.12 штуцер, мембрана и передаточный механизм выполнены из медного сплава.

Манометры модификаций 432.30, 433.30, 452.30, 453.30, 432.50, 433.50, 452.50,

453.50, 432.36, 433.36, 452.36, 453.36, 432.56, 433.56, 452.56, 453.56, 432.55, 433.55, 432.25 выполнены полностью из нержавеющей стали, однако мембрана может выполняться из специальных материалов и сплавов, таких, как монель, хастеллой, тантал, никель и других, что позволяет применять их для измерения давления агрессивных сред.

Манометры модификаций 432.30, 433.30, 452.30, 453.30, 432.36, 433.36, 452.36, 453.36 имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом.

Манометры модификации 423.12, 433.12, 433.30, 453.30, 433.50, 453.50, 433.36,

453.36, 433.56, 453.56, 433.55 имеют гидрозаполненный корпус и могут применяться для измерения давлений с высокими динамическими нагрузками и вибрацией.

Манометры модификации 432.56, 433.56, 452.56, 453.56 могут использоваться в условиях кратковременных перегрузок (до 4 МПа или до 10 МПа в зависимости от исполнения). Манометры модификации 432.36, 433.36, 452.36, 453.36 могут использоваться в условиях кратковременных перегрузок до 40 МПа.

Манометры модификаций 432.55, 433.55 имеют внешнюю мембрану и применяются там, где не допустимо застаивание среды внутри измерительной системы манометра. Манометры модификаций 432.25 имеют 3 исполнения, отличающиеся габаритными размерами, и применяются для измерения чистых сред.

Пределы основной допускаемой приведенной погрешности всех модификаций, кроме 432.25, выраженные в процентах диапазона измерений, для исполнений с диаметрами корпусов 160 и 100 мм составляют ±0,6; ±1,0; ±1,5; ±1,6 или ±2,5.

Пределы основной допускаемой приведенной погрешности модификации 432.25 указаны в таблице 1.

Манометры всех модификаций, кроме 432.25, могут оснащаться встроенными сигнализирующими устройствами модификаций 821 (с магнитным поджатием), 811 (без магнитного поджатия), 831 (индуктивные), 830 Е (электронные), 851 (герконовые), применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.

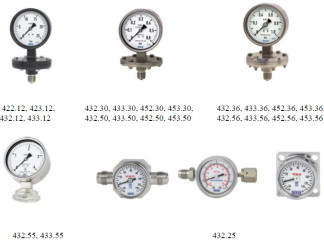

432.30, 433.30, 452.30, 453.30,

422.12, 423.12,

432.12, 433.12

432.50, 433.50, 452.50, 453.50

432.36, 433.36, 452.36, 453.36, 432.56, 433.56, 452.56, 453.56

432.55, 433.55

432.25

Метрологические и технические характеристики манометров приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики для модификации
Наименование характеристики	422.12, 423.12, 432.12, 433.12	432.50, 433.50, 452.50, 453.50, 432.30, 433.30, 452.30, 453.30	432.36, 433.36, 452.36, 453.36, 432.56, 433.56, 452.56, 453.56
1. Верхние пределы измерений избыточного давления, МПа	Минус 0,1; От 0,0016 до 4	Минус 0,1; От 0,0016 до 4	Минус 0,1; От 0,0016 до 4
2. Класс точности	1,5; 1,6; 2,5	0,6; 1; 1,5; 1,6; 2,5	1; 1,5; 1,6; 2,5
3. Пределы основной допускаемой приведенной погрешности, % от диапазона	±1,5; ±1,6; ±2,5	±0,6; ±1,0; ±1,5; ±1,6; ±2,5	±1,0; ±1,5; ±1,6; ±2,5
4. Вариация показаний, %	1,5; 1,6; 2,5	0,6; 1,0; 1,5; 1,6; 2,5	1,0; 1,5; 1,6; 2,5
5. Пределы допускаемой дополнительной температурной погрешности, %/10 0С	± 0,8	± 0,8	± 0,8
6. Диапазон температуры окружающего воздуха, 0С	От минус 20 до 60; От минус 40 до 60	От минус 20 до 60; От минус 40 до 60; От минус 50 до 60	От минус 20 до 60; От минус 40 до 60; От минус 50 до 60
7. Диаметр корпуса, мм	100, 160	100, 160	100, 160
8. Масса, кг, не более	От 2,1 до 4,3	От 1,3 до 2,9	От 1,7 до 16,3
9. Средний срок службы, лет	10	10	10

Наименование характеристики	Значение характеристики для модификации
	432.55, 433.55	432.25
	432.55, 433.55	Исполнение 1	Исполнение 2	Исполнение 3
1. Верхние пределы измерений избыточного давления, МПа	Минус 0,1 От 0,06 до 1	Минус 0,1 От 0,4 до 0		,9
2. Класс точности	1,5; 1,6	-
3. Пределы основной допускаемой приведенной погрешности, % от диапазона	±1,5; ±1,6	±3*		±21
4. Вариация показаний, %	1,5; 1,6	32		23
5. Пределы допускаемой дополнительной температурной погрешности, %/10 0С	± 0,8	± 0,8
6. Диапазон температуры 0/~' окружающего воздуха, С	От минус 20 до 60	От минус 10 до 60
7. Диаметр корпуса, мм	100, 160	-
8. Габаритные размеры, мм, не более - длина - ширина -высота		20.5 28.5 28.5	69 35 30	117 38 58
9. Масса, кг, не более	От 0,65 до 1,6	0,13	0,22	0,31
10. Средний срок службы, лет	10	10

пределы допускаемой основной приведенной погрешности для диапазона свыше 0,25 до 0,75 ВПИ. Для диапазонов от 0 до 0,25 ВПИ и свыше 0,75 ВПИ до ВПИ пределы допускаемой основной приведенной погрешности составляют ±4% от диапазона измерений.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта. На корпус или циферблат манометра знак наносится методом печати или наклейки.

Комплектность

1. Манометр

2. Паспорт

Поверка

осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

■ грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60 классов точности 0,02 и 0,05, по ГОСТ 8291-83;

■ калибратор давления пневматический «Метран-504 Воздух» с диапазоном измерений (1-250) кПа, пределы допускаемой основной относительной погрешности ± 0,01 % .

■ термометр с пределами измерений 15-25 0 С с погрешностью не более 0,1 0 С ГОСТ 28498-90.

Сведения о методах измерений

приведены в паспорте манометров деформационных (мембранных) серии 4.

Нормативные и технические документы, устанавливающие требования к манометрам деформационным (мембранным) серии 4

1. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;

2. ГОСТ 8.017-79 «ГСП Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;

3. МП 2124-90 «ГСП Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

4. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
