Датчики абсолютного давления ТЖИУ244ДА, 56679-14

Назначение

Датчики абсолютного давления ТЖИУ244ДА предназначены для непрерывного измерения и пропорционального преобразования измеряемого параметра - абсолютного давления, нейтральных по отношению к нержавеющим сталям газообразных сред в унифицированный выходной токовый сигнал 4 ... 20 мА или цифровые сигналы в стандартах протоколов CAN или MODBUS (по интерфейсу RS-485).

Описание

Принцип действия датчиков основан на использовании тензорезистивного эффекта в кремниевых резисторах, соединенных в мост Уитстона.

Измеряемое давление деформирует упругий элемент тензопреобразователя, изменяя сопротивление расположенных на нем резисторов. Электронный блок преобразует это изменение сопротивления в унифицированный аналоговый или цифровой выходные сигналы. Для визуализации результатов измерения датчики имеют жидкокристаллический индикатор.

В состав датчиков входит блок фильтра помех, предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.

Датчики имеют электронное демпфирование выходного сигнала.

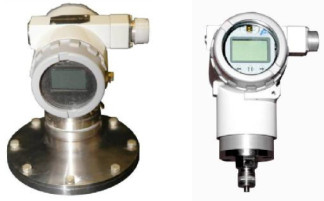

Внешний вид приборов представлен на рисунке 1

На датчиках установлено программное обеспечение (ПО) «TVEL». Идентификационные данные ПО приведены в таблице 1.

Таблица 1._

При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики датчика давления ТЖИУ244ДА.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.

Технические характеристики

Диапазоны измерений абсолютного давления, мм рт.ст.

Выходной сигнал

-    Аналоговый выходной сигнал, мА

-    Цифровой сигнал

-    Цифровая индикация в десятеричном коде

Пределы допускаемой основной приведенной погрешности, % Диапазон рабочих температур, °С

Дополнительная погрешность от влияния изменения температуры окружающего воздуха, %/10оС

Электрическое питание, В

Диапазон перенастройки пределов измерений Масса, кг, не более Габаритные размеры, мм, не более

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на прикрепленную к датчику табличку и/или типографским способом на титульный лист Руководства по эксплуатации.

от (0 ... 1) до (0 ... 780) от 4 до 20

Протокол CAN, протокол RTU MODBUS на индикаторе жидкокристаллического дисплея

±0,25; ±0,50 от плюс 5 до плюс 40

±0,15 (для датчиков с пределами допускаемой основной приведенной погрешности 0,25%) ±0,20 (для датчиков с пределами допускаемой основной приведенной погрешности 0,5%) от 12 до 48; от 18 до 48 (в зависимости от исполнения и подсветки ЖКИ)

до 10 : 1

от 1,5 до 4,0 (в зависимости от исполнения) от 138 х 155 х 190 до 154 х 155 х 210 (в зависимости от исполнения)

Датчик

В комплект поставки входят:

Паспорт

Руководство по эксплуатации Методика поверки Розетка Ключ

Комплект монтажных частей (количество в соответствии с заказом)

1 экз. (на каждый датчик)

1экз. (на датчик или партию до 10-и штук.)

1экз. (на датчик или партию до 10-и штук.) 2РМТ14КПН4Г1В1В или в соответствии с заказом

1 шт.

(в соответствии с заказом)

Поверка

Осуществляется по документу ТЖИУ.406233.032МП «Датчики абсолютного давления ТЖИУ244ДА. Методика поверки», утвержденному ФГУП «ВНИИМС» «11» 11 2013 г.

Основные средства поверки:

-    калибратор давления пневматический CPC6000 WIKA; пределы допускаемой основной приведенной погрешности 0,01 %;

-    манометр грузопоршневой СРВ 5000-XV WIKA; пределы допускаемой погрешности в основном диапазоне измерений от 0,1^Рмакс до Рмакс - 0,005 % от задаваемого давления, в дополнительном диапазоне измерений от Рмин до 0,1^Рмакс - 0,005 % от 0,1 • Рмакс;

-    манометр абсолютного давления МПА-15; класс точности 0,02;

-    вольтметр цифровой, класс точности не ниже 0,0015 от значения измеряемого параметра -плюс две единицы младшего разряда;

-    мера электрического сопротивления, класс точности не ниже 0,01;

-    источник питания постоянного тока типа Б 5-45.

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации ТЖИУ.406233.032РЭ.

Нормативные документы

ГОСТ 22520-85 "Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия".

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

Технические условия ТЖИУ.406233.032ТУ. Датчики абсолютного давления ТЖИУ244ДА.

ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная

8    3

поверочная схема для средств измерений абсолютного давления в диапазоне 1-10 ^1-10 Па.

ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная пове-

2 2

рочная схема для средств измерений абсолютного давления в диапазоне 2,7-10 -^4000-10 Па.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
