Номер в госреестре | 56680-14 |
Наименование СИ | Датчики давления |
Обозначение типа СИ | КМ35 |
Изготовитель | ООО НПП "ГКС", г.Казань |
Год регистрации | 2014 |
Срок свидетельства | 27.02.2019 |
МПИ (интервал между поверками) | 4 года - для датчиков, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 3 года - для остальных |
Описание типа | скачать |
Датчики давления типа КМ35 предназначены для непрерывного преобразования значения измеряемого параметра - избыточного и абсолютного давления и разности давлений и параметров, определяемых по разности давлений (уровня, плотности и расхода), нейтральных и агрессивных газообразных и жидких сред и пара в аналоговый выходной сигнал постоянного тока и постоянного напряжения или в цифровой код (цифровую индикацию).
Датчики давления типа КМ35 состоят из первичного тензорезистивного преобразователя давления в электрический сигнал и вторичного цифрового преобразователя, формирующего цифровой код, пропорциональный измеряемому давлению. После цифроаналогового преобразования цифровой код преобразуется в унифицированный токовый выходной сигнал 4...20 мА или в цифровой код с использованием интерфейса типа HART (WirelessHART), Profibus PA и Foundation Fieldbus.
Камеры высокого и низкого давления датчиков разности давлений и уровня, определяемого по разности давлений, разделены измерительной мембраной, изгибающейся в сторону меньшего давления.
Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал 4..20мА, частотно-модулированный (HART-протокол) или цифровой (Profibus PA и Foundation Fieldbus). Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема датчика производит необходимую компенсацию, уменьшая тем самым погрешность измерения. Мембрана может изготавливаться из керамики, нержавеющей стали, хастеллоя, тантала, монеля и покрываться золотом.
Получение информации об измеренном значении возможно в виде индикации на ЖК дисплее, устанавливаемого по заказу, на переносном пульте дистанционного управления (коммуникаторе) или на ПК.
В моделях, использующих интерфейс WirelessHART, Profibus и Foundation Fieldbus, отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Датчики давления типа КМ35 для измерений давления и уровня могут комплектоваться разделительными мембранами.
Датчики давления типа КМ35 относятся к «интеллектуальным» датчикам и имеют следующие функции:
- самодиагностика и режимы имитации сенсора и электроники;
- дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК или с использованием внутренних или внешних клавиш настройки;
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК (в том числе по радиоканалу);
- представление результатов измерений в любых единицах измеряемых параметров, свободно программируемый дисплей.
Датчики давления типа КМ35 выпускаются в разных модификациях, которые отличаются друг от друга видом измеряемого давления (избыточное, абсолютное и разность давлений), диапазонами измеряемого давления, а так же классом точности.
Датчики давления типа КМ35 могут комплектоваться разделителями разных типов: (фланцевые, бесфланцевые, миниатюрные, быстросъёмные, трубчатые и т.п.), а также другими аксессуарами и принадлежностями.

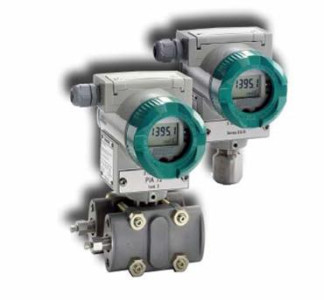

Рис. 1. Общий вид датчиков давления типа КМ35 Метрологические и технические характеристики
Таблица 1 | |||
Наименование параметра и характеристики | Модель | ||
КМ35-АИ | |||
4133 | 4134 4135 | 1120 | |
Пределы измерений: - избыточного давления, МПа - абсолютного давления, МПа | от 0 до 70 от 0 до 1,6 | от 0 до 32 от 0 до 32 | |
Коэффициент перенастройки (к) | для избыточного давления 100:1 для абсолютного давления 30:1 | - | |
Диапазон допускаемой основной погрешности, % | для избыточного давления: ± (0,0029*к+ 0,071) при к<10 ± (0,0045*к+ 0,071) при 10<к<30 ± (0,005*к+0,05) при 30<к<100 для абсолютного давления: ± 0,2 при к<10 ± 0,4 при 10<к<30 | для избыточного давления: ± 0,075 или ± 0,05(опция) для абсолютного давления: ±0,2 | ± 0,325 |
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % | для избыточного давления: ± (0,08*к+0,1) при Т=(-10.. +60) °С ±(0,1*к+0,15)/10°С при Т=(-50...-10) °С Т=(+60...+85) °С для абсолютного давления: ± (0,2*к+0,3) при Т=(-10...+60)°С ± (0,2*к+0,3)/10°С при Т=(-50...-10) °С Т=(+60...+85) °С | для избыточного давления: ± 0,3 при Т=(-10 ... +60)°С ±0,25/10К при Т=(-50 ...-10) °С и Т=(+60...+85) °С для абсолютного давления: ±0,5 при Т=(-10... +60) °С ±0,5/10К при Т=(-50...-10) °С и Т=(+60 ...+85) °С | ± 0,25/10°С | |
Температура окружающего воздуха, °С | от -50 до +85 | от -50 до +80 | ||
Выходной сигнал | 4...20 мА; HART | Profibus РА | Foundation Fieldbus | Радиосигнал 2,4 ГГц WirelessHART |
Напряжение питания, В (постоянного тока) | 5 0 .4.3 in in CD CD | 9...32 9...24 | 9...32 9...24 | Встроенный аккумулятор 3,6 В |
Масса, не более, кг. | от 1 до 13 | |||
Габаритные размеры, не более, мм (ДхШ*В) | 270x154x246 |
Таблица 2
Наименование параметра и характеристики | Модель | |
КМ35-И | ||
4033 | 4034 4035 | |
Пределы измерений избыточного давления, МПа | 0...70 | |
Коэффициент перенастройки (к) | 100:1 | |
Пределы допускаемой основной погрешности, % | ± (0,0029*к+0,071) при к<10 ± (0,0045*к+0,071) при 10<к<30 ± (0,005*к+0,05) при 30<к<100 | ± 0,075 или ± 0,05 (опция) |
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % | ± (0,08*к+0,1) при Т=(-10...+60)°С ± (0,1*к+0,15)/10°С при Т=(-50.. -10) °С и Т=(+60 ...+85) °С | ± 0,3 при Т=(-10... +60) °С ± 0,25/ 10°С при Т=(-50...-10) °С и Т=(+60...+85) °С | |
Температура окружающего воздуха, °С | от -50 до +85 | ||
Выходной сигнал | 4...20 мА; HART | Profibus РА | Foundation Fieldbus |
Напряжение питания, В (постоянного тока) | 10,5.45 10,5.30 | 9...32 9...24 | 9...32 9...24 |
Масса, не более, кг. | от 1 до 13 | ||
Габаритные размеры, не более, мм (ДхШхВ) | 166x91x111,5 |
Таблица 3
Наименование параметра и | Модель | ||
характеристики | КМ35-А | ||
4233 4333 | 4234 4334 | 4235 4335 | |
Диапазон измерений абсолютного давления, МПа | от 0 до 10 | ||
Коэффициент перенастройки (к) | 30:1 | ||
Пределы допускаемой основной погрешности, % | ± 0,1 при к<10 ± 0,2 при 10<к<30 | ± 0,1 | |
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % | ± (0,08*к+0,1) при Т=(-10...+60)°С ± (0,1*к+0,15)/10°С при Т=(-50.. -10) °С и Т=(+60 ...+85)°С | ± 0,3 при Т=(-10... +60) °С ± 0,25/ 10°С при Т=(-50...-10) °С и Т=(+60...+85) °С | |
Температура окружающего воздуха, °С | от | 50 до +85 | |
Выходной сигнал | 4...20 мА; HART | Profibus РА | Foundation Fieldbus |
Напряжение питания, В (постоянного тока) | 10,5.45 10,5.30 | 9...32 9...24 | 9...32 9...24 |
Масса, не более, кг. | от 1 до 13 | ||
Габаритные размеры, не более, мм (ДхШхВ) | 166x91x111,5 |
Наименование параметра и характеристики | Модель | |||
КМ35-Д | ||||
4433 4533 | 4434 4435 4534 4535 | 4633 | 4634 4635 | |
Диапазон измерений, МПа | от 0 до 3 | от 0 до 0,5 | ||
Коэффициент перенастройки (к) | для линейной ха] для корневой ха | актеристики 100:1 рактеристики 30:1 | 100:1 | |
Пределы допускаемой основной погрешности, % | для линейной характеристики: ± (0,0029*к+0,071) при к<10 ±(0,0045*к+0,071 ) при 10<к<30 ±(0,005*к+0,05) при 30<к<100 для корневой характеристики: ±(0,1 ... 0,2) при к<10±(0,2 ... 0,4) при 10<к<30 | для линейной характеристики: ± 0,075 или ± 0,05(опция) для корневой характеристики: ±(0,1 ... 0,2) | ±0,15 при к<10 ±0,3 при 10<к<30 ±(0,0075*к+0,075) пр и 3 0<к<100 | ±0,15 |
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % | ±(0,08*к+0,1) при Т=(-10...+60)°С ±(0,1*к+0,15)/10 К при Т=(-50...-10)°С и Т=(+60...+85) °С | ±0,3 при Т=(-10...+60)°С ±0,25/10К при Т=(-50...-10)°С и Т=(+60...+85)°С | для 250 мбар ±(0,5*к+0,2) при Т=(-10...60) °С ±(0,25*к+0,15)%/ 10 К при Т=(-50...-10)°С Т=(60...85)°С для 600 мбар ±(0,3*к+0,2) при Т= (-10...60) °С ±(0,15*к+0,15)%/ 10 К при Т=(-50..-10) °С Т= (60...85) °С для 1600 и 5000 мбар ± (0,25*к+0,2) при Т= (-10 ...60) °С ±(0,12*к+0,15)%/ 10 К при Т=(-50 ...-10) °С Т= (60 ...85) °С | для 250 мбар ±0,7 при Т=(-10...60) °С ±0,4%/ 10 К при Т=(-50...-10) °С Т=(60...85) °С для 600 мбар ±0,5 при Т=(-10... 60) °С ±0,3 %/ 10 К при Т=(-50 ...-10) °С Т=(60... 85) °С для 1600 и 5000 мбар ±0,45 при Т= (-10... 60) °С ±0,27 %/ 10 К при Т=(-50 ...-10) °С Т=(60 ... 85) °С |
Температура окружающего воздуха, °С (в зависимости от исполнения) | от -50 до 85; |
Выходной сигнал | 4...20 мА, HART | Profibus PA | Foundation Fieldbus | 4...20 мА, HART | Profibus РА | Foundatio n Fieldbus |
Напряжение питание, В (пост.тока) | 10.5...45 10.5...30 | 9...32 9...24 | 9...32 9...24 | 5 0 .4.3 in in CD CD | 9...32 9...24 | 9...32 9...24 |
Масса, не более, кг | 4,5 | от 11 до 13 | ||||
Габаритные размеры, не более, мм (Д;Ш;В) | 198x100x144 | 198x185x144 |
Знак утверждения типа наносится на корпус датчика фотохимическим методом, а на техническую документацию типографским методом.
В комплект поставки входит:
- датчик давления;
- разделитель;
- паспорт;
- руководство по эксплуатации;
- разрешение на применение;
- копия свидетельства об утверждении типа средств измерений;
- методика поверки.
осуществляется по методике поверки МП 56680-14 «Датчики давления типа КМ35. Методика поверки», утвержденной ФГУП ВНИИМС 09 декабря 2013 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, МП-6, МП-60, МП-600 I и II разрядов
- Задатчики давления Воздух -1600 и Воздух -2,5
- Вольтметр образцовый класс точности не ниже 0,01
- Магазин сопротивлений класс точности не ниже 0,01
представлены в паспортах на приборы.
Нормативные и технические документы, устанавливающие требования к датчикам давления типа КМ35
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
3. ТУ 4212-010-94291860-2013 «Датчики давления типа КМ35. Технические условия».
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
Зарегистрировано поверок | 6882 |
Поверителей | 46 |
Актуальность данных | 17.11.2024 |
