Весы MCP, 56683-14

Назначение

Весы МСР (далее - весы МСР) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Весы МСР применяют для высокоточного измерения массы, в том числе при поверке и калибровке одноканальных и многоканальных дозаторов (до 12 каналов), приводимых в действие поршнем (пипеточные дозаторы, шприцы, бюретки и т.д).

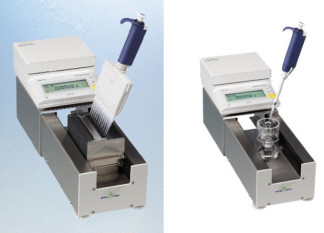

Конструктивно системы MCP состоят из весоизмерительного устройства, терминала, блока управления двигателем. В состав весоизмерительного устройства входит грузоприемное устройство, испарительная ловушка (может быть двух типов на 12 каналов и на 1 канал), комплекты для проверки одноканальных и многоканальных дозаторов. Питание осуществляется через блок питания.

Весы МСР снабжены полуавтоматическим устройством юстировки чувствительности, устройством установки по уровню.

Весы МСР выпускаются в двух вариантах исполнения: MCP105 и MCP105-E. MCP105-E сетевая модификация прибора, поддерживающая работу двух или пяти весов с одним компьютером для оптимизации процесса калибровки дозаторов.

Весы MCP имеют следующие функции и режимы:

-    функция контроля сходимости результатов измерений;

-    адаптер процесса взвешивания;

-    3-уровневую систему фильтрации вибраций;

-    функция повторного измерения контейнера;

-    задание предела заполняемости контейнеров.

Система имеет встроенный настраиваемый последовательный интерфейс передачи данных стандарта RS232C.

МСР105    METTLER TOLEDO

9.5-17.5V 50/60HZ 7VA    Made in Switzerland

C€<®.«wCB

SNR 1120503103 TDNR 26080842-0

MCP Control Unit METTLER TOLEDO

Made in Switzerland 12V “ 7W    SNR 1120503103

Рисунок 3 - Маркировка весов МСР: весоизмерительного устройства и терминала

Маркировка производится на фирменных пластинах (Рис. 3).

Маркировка весоизмерительного устройства:

-    обозначение;

-    торговая марка изготовителя;

-    серийный номер;

-    параметры электропитания;

-    знак соответствия требованиям основных директив ЕС.

Маркировка терминала:

-    обозначение;

-    торговая марка изготовителя;

-    серийный номер;

-    параметры электропитания.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Таблица 2- Идентификационные данные ПО

Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после включения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи. Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

_Метрологические и технические характеристики, включая показатели точности:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус весов рядом с маркировкой изготовителя в виде наклейки.

Комплектность

1    Большой транспортировочный кейс - 1 шт.

2    Терминал - 1 шт.

4    Весоизмерительный блок - 1 шт.

5    Держатель с крышкой и задвижкой - 1 шт.

6    Рамка держателя - 1 шт.

7    Блок питания для терминала - 1 шт.

8    Комплект соединительных кабелей - 1 компл.

9    Блок питания для модуля управления измерительным модулем - 1 шт.

10    Малый транспортировочный кейс - 1 шт.

11    Контейнеры 13 шт.

12    Держатель весовой приставки на 12 каналов - 1 шт.

13    Комплект для работы с одноканальными пипетками - 1 шт.

14    Преобразователь интерфейса USB-RS232 - 1 шт.

15    Руководство по эксплуатации - 1 экз.

16    Методика поверки МП 2301-0140-2013 - 1 экз.

Поверка

осуществляется по методике поверке МП 2301-0140-2013 «Весы МСР. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10.12.2013 г.

Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

приведены в документе «Весы МСР. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам МСР

1.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

2.    ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.

3.    Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
