Весы неавтоматического действия X, 56684-14

Назначение

Весы неавтоматического действия X (далее - весы), предназначены для статического измерения массы.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналогоцифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Весы оснащаются ветрозащитной витриной.

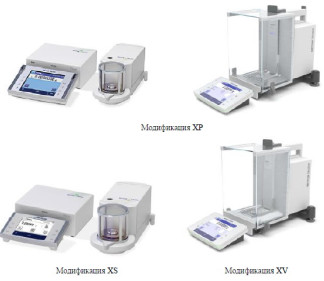

Внешний вид весов показан на рисунке 1.

Модификация XS    Модификация XV

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

-    устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    совмещенные устройство установки нуля и уравновешивания тары (4.6.9);

-    устройство тарирования (выборки массы тары) (Т.2.7.4);

-    устройство предварительного задания массы тары (T.2.7.5);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-    устройство индикации отклонения от нуля (п.4.5.5.);

-    полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

-    обнаружение промахов (4.13.9);

-    вспомогательное цифровое показывающее устройство с отличающимся делением

(3.4.1).

-    взвешивание в различных единицах измерения массы - грамм, миллиграмм, карат (2.1). Весы имеют следующие режимы работы (4.20):

-    счетный режим;

-    суммирование;

-    статистическая обработка;

-    вычисление процентных соотношений.

Весы имеют последовательный защищенный интерфейс передачи данных RS-232.

Весы выпускаются в следующих модификациях, отличающиеся метрологическими характеристиками, исполнением корпуса и грузоприемной платформы:

Обозначение модификаций имеет вид: X[Y1](E)[Y2][Y3](U)(DR)(DU), где Х - обозначение типа;

Y1 - условное обозначение конструкции:

P - профессиональный уровень;

S - стандартный уровень;

V - базовый уровень;

E - присутствует в моделях весов с расширенной функциональностью: цветовой индикацией функционального состояния, обнаружением статического заряда;

Y2 - условное обозначение максимальной нагрузки (Max) - от 1 до 2 цифр;

Y3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

U - условное обозначение модификаций весов с d = 0,1 мкг;

DR/DU - условное обозначение модификаций весов со вспомогательным цифровым показывающим устройством с отличающимся делением.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

На маркировочной табличке указаны:

-    торговая марка изготовителя;

-    модификация весов;

-    серийный номер;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления шкалы (d);

-    диапазон особых температур.

Схема пломбировки весов от несанкционированного доступа показана на рисунках 2 и 3.

Пломба в виде наклейки

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится корпусе весов (показано на рисунках 2 и 3). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ....................................специальный (I).

Значения максимальной нагрузки (Мах), действительной цены деления (d), поверочного интервала (е), число поверочных интервалов (n), интервалов взвешивания и пределы допускаемой погрешности при первичной поверке для модификаций весов приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Влияние устройства установки на нуль на результат взвешивания, не более......±0,25 е.

Показания на дисплее массы, г, не более.............................................................Max + 9 e.

Диапазон уравновешивания тары, % Max.........................................................от 0 до 100.

Диапазон предварительного задания массы тары, % Max................................от 0 до 100

Условия эксплуатации:

- диапазон особых температур, °С.................................................от плюс 10 до плюс 30;

-    относительная влажность воздуха, %, не более ................... 85 при температуре 40 оС,

без конденсации влаги.

Электрическое питание от сети переменного тока:

-    напряжением, В.............................................................................................от 187 до 242;

-    частотой, Гц.......................................................................................................от 49 до 51.

Потребляемая мощность, В-А, не более.......................................................................... 60.

Габаритные размеры весов, мм, не более ..................................................263 х 487 х 322.

Масса весов, кг, не более............................................................................................... 11,5.

Средний срок службы, лет ............................................................................................... 10.

Масса и габаритные размеры весов приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы................................................................................................................................1 шт.

2.    Адаптер сетевого питания............................................................................................1 шт.

3.    Соединительный кабель для подключения терминала.............................................1 шт.

4.    Руководство по эксплуатации.....................................................................................1 экз.

Поверка

производится по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение Н. Методика поверки).

Основные средства поверки - гири эталонные классов E1 и E2 по ГОСТ OIML 111-1-2009 . «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Сведения о методах измерений

изложены в документе «Весы неавтоматического действия X. Руководство по эксплуатации, раздел «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия X:

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление торговли и товарообменных операций.
