| Номер в госреестре | 56685-14 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | WBK |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные WBK Назначение средства измерений
Датчики весоизмерительные тензорезисторные WBK (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.

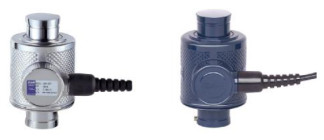

Вид нагрузки датчиков WBK - сжатие. Датчики изготавливаются из нержавеющей и окрашенной стали.
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков WBK имеет вид WBK-X1TX2,
где:
Х1 - обозначение максимальной нагрузки в тоннах;
Х2 - L (если присутствует) - материал датчика - окрашенная сталь. Если отсутствует - материал датчика - нержавеющая сталь.
| Модель | WBK-10 | WBK-20 | WBK-25 | WBK-30 | WBK-50 |
| Максимальная нагрузка (Ej^), т | 10 | 20 | 25 | 30 | 50 |
| Класс точности по ГОСТ Р 8.726-2010 | C3, C4 | ||||
| Максимальное число поверочных интервалов, (nmax) | 3000, 4000 | ||||
| Минимальная нагрузка, (Emin), т | 0 | ||||
| Значение поверочного интервала, V, кг | Emax/nmax | ||||
| Минимальный поверочный интервал, (Vmin) | Класс точности C3: Emax/6000 Класс точности C4: Emax/10000 | ||||
| Номинальный относительный выходной сигнал, мВ/В | 2 | ||||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | ||||
| Предел допустимой нагрузки (ElimX % от Emax | 150 | ||||
| Обозначение по влажности | CH | ||||
| Напряжение питания, В | 10 ... 15 | ||||
| Входное сопротивление, Ом | В зависимости от исполнения: 350±3,5 или 1000±10 | ||||
| Выходное сопротивление, Ом | В зависимости от исполнения: 350±3,5 или 1000±10 | ||||
| Особые предельные значения температуры, °C | Класс точности C3: минус 40 ... +50 Класс точности C4: минус 20 ... +50 | ||||
| Габаритные размеры, мм | 107х84х145 | 128x190 | |||
| Масса, не более, кг | 4 | 7,66 | |||
Таблица 2 - Пределы допускаемой погрешности
| Нагрузка | Пределы допускаемой погрешности (mpe) |
| От 0 до 500v вкл. | ±0,35v |
| св. 500v до 2000V вкл. | ±0,70v |
| св. 2000V | ±1,05v |
Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
1. Датчик.........................................................
......1 шт.
1 компл. .. .1 экз.
2. Дополнительные аксессуары (по заказу)
3. Паспорт.........................................
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Паспорт «Датчики весоизмерительные тензорезисторные WBK».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительные тензорезисторные WBK
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
В составе весов и весоизмерительных устройств: осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров; выполнение государственных учетных операций; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; проведение банковских, налоговых и таможенных операций; осуществление мероприятий государственного контроля (надзора) (в строгом соответствии с Руководством по эксплуатации и аттестованной в установленном порядке методикой измерений).
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
