ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Станции телемеханики кустовые типа СТК-ZISI Назначение средства измерений

Станции телемеханики кустовые типа СТК-ZISI (далее - СТК-ZISI) предназначены для измерения унифицированных аналоговых токовых сигналов, поступающих на ее входы от первичных измерительных преобразователей напряжения, тока, температуры, давления и пр., оперативного сбора, обработки, архивирования и передачи измерительной информации на диспетчерский компьютер, формирование и выдачу управляющих сигналов.

Описание

СТК-ZISI - конфигурируемый, проектно-компонуемый, модульный промышленный контроллер, включающий центральное программируемое устройство, управляющее работой станции, модули ввода/вывода аналоговых и дискретных сигналов, коммуникационные и коммутационные модули, количество которых определяется заказчиком в зависимости от структуры автоматизируемого объекта нефтегазодобычи.

Принцип действия СТК-ZISI заключается в аналого-цифровом преобразовании входных аналоговых сигналов модулями ввода/вывода в цифровые коды, которые затем поступают на центральное программируемое устройство (ЦПУ), которое, в свою очередь, обеспечивает передачу информации на внешние устройства.

СТК-ZISI обеспечивает измерение унифицированных аналоговых сигналов, поступающих на его входы от первичных измерительных преобразователей напряжения, тока, температуры, давления и пр. (телеизмерение).

СТК-ZISI обеспечивает контроль работы энергетического и промышленного оборудования с использованием датчиков типа «сухой контакт» (телесигнализация).

СТК-ZISI обеспечивает автоматическое и удаленное управление энергетическим и промышленным оборудованием с помощью стандартных телеметрических сигналов (телеуправление).

Для подключения в распределительных сетях датчиков и (или) внешних приборов с цифровым интерфейсом, а также для передачи телеметрических сигналов и измерительной информации на диспетчерский пульт, СТК-ZISI может использовать интерфейсы: RS-232 (протокол Modbus), RS-4S5 (протокол Modbus), Ethernet (протокол TCP/IP), V23 (SDLC/HDLC).

В состав СТК-ZISI входят:

-    ЦПУ;

-    радиомодем и (или) радиостанция;

-    модули ввода/вывода;

-    блоки реле;

-    блоки питания внутренний и внешний;

-    клеммники DIN (ХТ1...ХТ4) для внешних подключений.

ЦПУ обеспечивает все коммуникации с внешней средой и обмен данными с модулями ввода/вывода внешних сигналов, подключенных к нему по CAN шине.

Радиомодем и (или) радиостанция обеспечивает обмен станции с диспетчерским пунктом системы телемеханики, а также с подчиненными удаленными устройствами через радиоканал.

Модули ввода/вывода обеспечивают:

-    прием дискретных входных сигналов и передачу их состояний по CAN шине;

-    измерение (аналого-цифровое преобразование) унифицированных аналоговых токовых входных и передачу их значений по CAN шине;

-    вывод дискретных выходных сигналов, управление состоянием выходов производится ЦПУ по CAN шине.

Блоки реле обеспечивают коммутацию цепей напряжением переменного тока до 220 В и силой переменного тока до 2 А. Блоки управляются дискретными выходами модулей ввода/вывода.

Блок питания внутренний обеспечивает модули ввода/вывода и ЦПУ постоянным напряжением 24 В. Внешний блок питания обеспечивает питанием оборудование, подключаемое извне.

Конструктивно СТК-ZIBI представляет собой металлический шкаф с запираемой на механический замок дверцей. Шкафы выпускаются по ТУ 3461-001-20872624-2007 и обеспечивают степень защиты от доступа к опасным частям, попадания внешних твердых предметов и воды внутрь шкафа - IP44 по ГОСТ 14254.

Модули СТК^181 размещаются внутри шкафа на DIN-рейках. Вариант комплектации СТК^181 (типы и количество модулей, размещаемых в шкафу) определяется проектом в зависимости от требований к количеству каналов телеизмерений, телесигнализации и телеуправления и отображается в условном обозначении СТК^181, которое имеет вид:

СТК^181.аЬ-её,

где а, Ь, c, d - десятичные цифры, обозначающие вариант конкретной комплектации СТК^181.

Режим работы СТК^181 - непрерывный, круглосуточный.

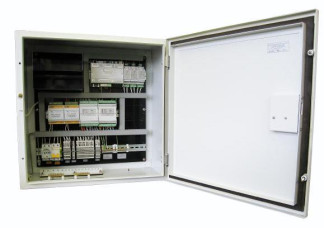

Пломбирование СТК^181 выполняется пломбированием винтов модулей ввода/вывода и ЦПУ. Внешний вид конкретного варианта комплектации СТК^181 (СТК^181.26-01) и место нанесения пломбировки представлены на рисунке 1.

Программное обеспечение (ПО) CTK-Z181 состоит из двух частей - встроенного и внешнего.

Встроенное ПО устанавливается в энергонезависимую память ЦПУ и модулей ввода/вывода в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Защита этого ПО обеспечивается пломбированием корпусов модулей ввода/вывода и ЦПУ и отсутствием доступа к изменению ПО без вскрытия их корпусов.

Внешнее ПО - программа-утилита «ASYNC», предназначенная для проверки работоспособности интерфейсного выхода RS-232 при испытаниях и поверке СТК^181. Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - А, согласно МИ 3286-2010.

Технические характеристики

Количество аналоговых входов Разрядность аналого-цифрового преобразования Диапазон преобразования входных токовых сигналов, мА Пределы допускаемой основной приведенной погрешности аналогоцифрового преобразования, %

от 4 до 96 12

от 0 до 20 ± 0,2

± 0,1 от 8 до 144 от 2 до 72

от 187 до 242 50 70

900х1800х800

125

Пределы допускаемой дополнительной приведенной погрешности аналого-цифрового преобразования, вызванной изменением температуры окружающего воздуха на каждые 10 °С, %

Количество дискретных входов Количество дискретных выходов Электропитание от сети переменного тока:

-    напряжение, В

-    частота, Гц Потребляемая мощность, В А, не более

Габаритные размеры, мм, не более Масса, кг, не более

Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0

Всего листов 5

Рабочие условия эксплуатации:

от минус 40 до 60 80 при 25 ° С

от 84 до 106,7 8

50 000

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

без конденсации влаги

-    атмосферное давление, кПа Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Знак утверждения типа

наносится на корпус СТК-ZIBI путем наклейки полимерной пленки с нанесенным типографским способом текстом, а также типографским способом на титульные листы Руководства по эксплуатации.

Комплектность

Комплектность СТК-ZIBI представлена в таблице 2. Таблица 2 - Комплект поставки СТК-ZIBI

Поверка

осуществляется по документу МП 35-263-2013 «ГСИ. Станции телемеханики кустовые типа СТК-ZIBI. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Эталоны, используемые при поверке:

-    калибратор многофункциональный портативный Метран 510-ПКМ, I (0 - 5) А,

5 = ± 0,02 %;

-    мегаомметр ЭСО 210/1, R (0 - 1000) МОм, U (0 - 600) В, класс точности 2,5.

Сведения о методах измерений

Методика измерений представлена в документе 4232.004.20872624 РЭ «Станция телемеханики кустовая типа СТК^181. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к станциям телемеханики кустовым типа СТК-ZISI

1    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

2    ТУ 4232-004-20872624-2013 «Станции телемеханики кустовые типа СТК -Z181. Технические условия».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
