Преобразователи измерительные U2021XA, U2022XA, 56692-14

Назначение

Преобразователи измерительные U2021XA, U2022XA (далее - преобразователи измерительные) предназначены для измерений средней и пиковой мощности ВЧ и СВЧ колебаний в коаксиальных трактах совместно с ПЭВМ.

Описание

Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе в напряжение, пропорциональное мощности сигнала, в его дальнейшем усилении, аналого-цифровом преобразовании, цифровой обработке во встроенном контроллере и внесении частотных, амплитудных и температурных поправок, хранящихся во встроенном ППЗУ.

Для уменьшения погрешностей, связанных с просачиванием сигналов через цепи усилителя и детектора, а также для обеспечения необходимых режимов детектирования сигналов на выходе усилителя установлен фильтр низких частот с полосой пропускания 5, 15 или 30 МГц.

Результаты измерений преобразуются в код интерфейса USB, передаются на внешнюю ПЭВМ и визуализируются на ее экране под управлением специализированного ПО Agilent N1918 Power Analysis Manager.

Преобразователь измерительный позволяет проводить измерения в двух режимах работы. В режиме работы «Усреднение результатов измерений» преобразователь выполняет сглаживание результатов измерений при цифровой обработке. Количество отсчетов, по которым производится сглаживание, может быть установлено оператором равным 2N, где N = 1.10. В режиме работы «Нормальный» такого сглаживания не производится.

Встроенный СВЧ ключ позволяет выполнять измерения, синхронизированные с внешним сигналом, а также установку нуля и калибровку преобразователя от встроенного ЦАП без отключения его от источника сигнала. В составе преобразователя имеется опорный генератор сигнала 10 МГц. Встроенный триггер, управляемый сигналами уровня ТТЛ, позволяет проводить измерения в режиме стробирования с возможностью изменения задержки запуска в пределах ± 1 с. Порог срабатывания триггера устанавливается в пределах от минус 20 до 20 дБ исх. 1 мВт с разрешением 0,1 дБ. Предусмотрена возможность фиксации при помощи внешних устройств момента превышения порога срабатывания триггера.

Конструктивно преобразователи измерительные представляют собой моноблоки прямоугольной формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней стенке - разъем для подключения кабеля интерфейса мини USB, разъем выхода внутреннего триггера, разъем входа внешнего триггера и светодиодный индикатор работы преобразователя. Внутри корпуса установлен сенсорный модуль с контроллером, управляющим работой преобразователя, ППЗУ, источником сигнала калибровки и вспомогательными электронными устройствами, обеспечивающими обмен измерительной информацией с ПЭВМ по кабелю.

Преобразователи U2021XA, U2022XA имеют одинаковую конструкцию, но отличаются типом коаксиального соединителя и типом сенсорного модуля.

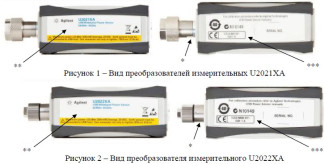

Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунках 1 и 2.

* - место пломбировки;

Рисунок 1 - Вид преобразователей измерительных U2021XA

** - место нанесения знака утверждения типа;

*** - место нанесения маркировки.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей измерительных представляет собой микропрограммный код, установленный на встроенный контроллер преобразователя.

Встроенное ПО идентифицируется при подключении преобразователя измерительного к ПЭВМ. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на встроенное ППЗУ преобразователя измерительного.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Защита ПО преобразователя измерительного от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010.

Управление режимами работы преобразователя измерительного, а также отображение измерительной информации на экране внешней ПЭВМ осуществляется при помощи ПО N1918 Power Analysis Manager. ПО находится в свободном доступе на сайте компании - разработчика (http://www.home.agilent.com) и идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows XP при помощи вспомогательных подпрограмм ОС а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения. Метрологически значимая часть ПО и измеренные данные не требуют дополнительных средств защиты от преднамеренных и непреднамеренных изменений.

Таблица 2

Защита ПО преобразователя измерительного от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.

ПО N1918 Power Analysis Manager устанавливается на жесткий диск ПЭВМ. Требования к ПЭВМ приведены в таблице 3.

Таблица 3

Технические характеристики

Метрологические и технические характеристики преобразователей измерительных приведены в таблице 4.

Таблица 4

- характеристики действительны при работе в режиме «У среднение результатов измерений», количество точек усреднения - 32, в пределах диапазона измерений от минус 15 до 20 дБ исх. 1 мВт, запуск автоматический, для U2021XA в частотном диапазоне от 0,5 до 10 ГГц, для U2022XA в частотном диапазоне от 0,5 до 40 ГГц.

Условия эксплуатации преобразователей измерительных:

-    температура окружающего воздуха: от 0 до 55 °С;

-    относительная влажность воздуха: 95 % при 40 °С.

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Комплектность

Комплект поставки включает:

-    преобразователи измерительные U2021XA или преобразователи измерительные U2022XA

- 1 шт.;

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом 651-13-74 МП «Инструкция. Преобразователи измерительные U2021XA, U2022XA. Методика поверки», утвержденным ФГУП «ВНИИФ-ТРИ» в январе 2014 г.

Основные средства поверки:

-    генератор сигналов E8257D (Госреестр № 36797-08): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ исх. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ±1 дБ при мощностях выходного сигнала более минус 70 дБ исх. 1 мВт;

-    генератор импульсов 81130А (Госреестр № 36972-08): диапазон установки периода следования импульсов от 2,5 нс до 0,999 мс, диапазон установки длительности импульса от 1,25 нс до 5,9 мкс , амплитуда импульсов на нагрузке 50 Ом от 0,1 до 3,8 В;

-    анализатор цепей векторный N5225A (Госреестр. № 53567-13): диапазон рабочих частот от 0,01 до 50 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,015 дБ, в диапазоне частот до 20 ГГц ± 0,035 дБ, до 40 ГГц ± 0,06 дБ;

-    набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с типом соединителя N, набор мер 85056А для преобразователей измерительных с типом соединителя I (тракт 2,4 мм) (Госреестр № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ±

1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ±

0,3° до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;

-    ваттметр поглощаемой мощности М3-54 (Госреестр № 7058-79), аттестованный в качестве рабочего эталона при значении поглощаемой мощности 1 -10 мВт в диапазоне частот от 0,05 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%;

-    ваттметр поглощаемой мощности М3-22А (Госреестр № 2858-72) с преобразователями измерительными М5-44, М5-45 и М5-49, аттестованными в качестве рабочего эталона в диапазоне частот от 16,7 до 53,6 ГГц с погрешностью коэффициента калибровки не более 2 %;

-    частотомер электронно-счетный 53152А (Госреестр № 26949-10): диапазон измерений частоты от 10 Гц до 46 ГГц; пределы основной допускаемой абсолютной погрешности из-

мерений частоты при работе от внутреннего генератора ± (F10" + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;

- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления на частоте 50 МГц с погрешностью по коэффициенту калибровки не более ± 1,5 %.

Сведения о методах измерений

Преобразователи измерительные U2021XA, U2022XA. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным U2021XA, U2022XA

ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для проведения настройки, технического обслуживания, ремонта и контроля ВЧ и СВЧ устройств, коаксиальных линий передачи сигналов и т.д., сетей беспроводной передачи информации, линий спутниковой связи, а также в других сферах, связанных с приемом и передачей радиосигналов.
