Государственный реестр средств измерений

Измерители LCR высокочастотные E4991A, 56693-14

56693-14
Измерители LCR высокочастотные E4991A (далее - измерители) предназначены для измерений импеданса различных компонентов и характеристик материалов в диапазоне частот от 1 МГц до 3 ГГц.
Карточка СИ
Номер в госреестре 56693-14
Наименование СИ Измерители LCR высокочастотные
Обозначение типа СИ E4991A
Изготовитель Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия
Год регистрации 2014
Срок свидетельства 04.03.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители LCR высокочастотные E4991A (далее - измерители) предназначены для измерений импеданса различных компонентов и характеристик материалов в диапазоне частот от 1 МГц до 3 ГГц.

Описание

Принцип действия измерителей основан на формировании измерительного сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в измерительный сигнал объектом измерения.

Конструктивно измерители выполнены в ударопрочном пластмассовом корпусе, имеют жидкокристаллический цветной дисплей, встроенный накопитель на гибких магнитных дисках.

Функциональные возможности измерителей определяются составом опций и аксессуаров входящих в комплект измерителей. Состав опций и аксессуаров, их функциональные возможности приведены в таблице 1.

Таблица 1

Название опции или аксессуара

Описание

800

Стандартный опорный источник частоты

1D5

Высокостабильный опорный источник частоты

001

Источник смещения напряжения постоянного тока

002

Опция для измерения электрических характеристик материалов

007

Устройства для измерения компонентов и материалов в широком температурном диапазоне (от минус 55 до 150 °С) с аксессуарами

010

Зондовая станция с аксессуарами для подключения

16092A

Устройство для измерения двухвыводных компонентов и чип - компонентов. Частотный диапазон от 0 до 2 ГГц

16190B

Набор для калибровки измерителей

16192A

Устройство для измерения чип - компонентов размерами более 1 мм. Частотный диапазон от 0 до 2 ГГц

16194A

Устройство для измерения компонентов с аксиальными и радиальными выводами, а так же чип - компонентов при температуре окружающей среды от минус 55 до 150 °С. Частотный диапазон от 0 до 500 МГц.

16195B

Набор нагрузок для калибровки измерителя

16196A

Устройство для измерения чип - компонентов 1608 (мм).Частотный диапазон от 0 до 3 ГГц

16196B

Устройство для измерения чип - компонентов 1005 (мм).Частотный диапазон от 0 до 3 ГГц

16196C

Устройство для измерения чип - компонентов 0603 (мм). Частотный диапазон от 0 до 3 ГГц

16196D

Устройство для измерения чип - компонентов 0402 (мм). Частотный диапазон от 0 до 3 ГГц

16197A

Устройство для измерения чип - компонентов с вертикальным расположением выводов 3325, 1005 (мм). Частотный диапазон от 0 до 3 ГГц

16197A Орт. 001

Устройство для измерения чип - компонентов с вертикальным расположением выводов 0603 (мм). Частотный диапазон от 0 до 3 ГГц

16200B

Устройство для подачи внешнего напряжения смещения постоянного тока. Ток до 5 А, напряжение до 40 В, частотный диапазон от 1 МГц до 1 ГГц

16453A

Устройство для измерения диэлектрической проницаемости материалов. Частотный диапазон от 1 МГц до 1 ГГ ц

16454A

Устройство для измерения магнитной проницаемости материалов тороидальной формы (размеры материала: толщина не более 8,5 мм; диаметр внутренний не менее 3,1 мм; диаметр внешний не более 20 мм). Частотный диапазон от 1 кГц до 1 ГГц.

Измерители обладают возможностью калибровки по внешним мерам, самодиагностики, выбора вида эквивалентной измерительной цепи. Измерители являются микропроцессорными приборами.

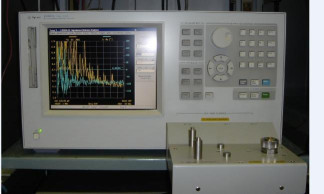

Внешний вид измерителей приведен на рисунке 1.

Схема пломбировки измерителей от несанкционированного доступа приведена на рисунке 2.

Места пломбировки от несанкционированно го доступа

• 55

ват

Рисунок 2 - Внешний вид задней панели измерителей

Программное обеспечение

Измерители имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «RF Impedance Analyzer Firmware». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

Таблица 2

Наименование ПО

Идентификационное наименование ПО

Номер версии ПО (идентификационный номер)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

RF Impedance Analyzer Firmware

Программное обеспечение измерителя ВЧ импеданса

Модель Е4991А: не менее 1.11

MD5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики измерителей приведены в таблице 3.

Таблица 3

Наименование характеристики

Значение

Характеристики источника сигнала

Диапазон частот

от 1 МГц до 3 ГГц

Разрешающая способность установки частоты, мГц

1

Пределы допускаемой относительной погрешности установки частоты:

-    без опции 1D5

при температуре окружающей среды от 18 до 28 °С при температуре окружающей среды от 5 до 40 °С

-    с опцией 1D5

при температуре окружающей среды от 5 до 40 °С

± 10 10-6 ± 20 10-6

± 1 10-6

Диапазон установки выходного уровня мощности (в режи-

A/fP

1V1C

50 Ом нагрузки на тестовом порту), дБм:

от минус 40 до 1

- частота не более 1 ГГц

от минус 40 до 0

- частота более 1 ГГц

Диапазон установки среднеквадратического значения

(СКЗ) тока (в режиме короткого замыкания на тестовом

порту), мА:

от 0,0894 до 10

- частота не более 1 ГГц

от 0,0894 до 8,94

- частота более 1 ГГц

Диапазон установки СКЗ выходного напряжения (в режи-

ме холостого хода на тестовом порту), мВ:

- частота не более 1 ГГц

от 4,47 до 502

- частота более 1 ГГц

от 4,47 до 447

Разрешающая способность установки выходного сигнала,

0,1

дБ

Пределы допускаемой относительной погрешности уста-

новки выходного уровня мощности (в режиме 50 Ом на-

грузки на тестовом порту), дБ:

без опции 010:

- частота не более 1 ГГц

при температуре окружающей среды от 18 до 28 °С

± 2

при температуре окружающей среды от 5 до 40 °С

± 4

- частота более 1 ГГц

при температуре окружающей среды от 18 до 28 °С

± 3

при температуре окружающей среды от 5 до 40 °С

± 5

с опцией 010:

- частота не более 1 ГГц

при температуре окружающей среды от 18 до 28 °С

± 3,5

при температуре окружающей среды от 5 до 40 °С

± 5,5

- частота более 1 ГГц

при температуре окружающей среды от 18 до 28 °С

± 5,6

при температуре окружающей среды от 5 до 40 °С

± 7,6

Измеряемые величины

Z: модуль полного сопротивления (импеданса) Y: модуль полной проводимости (адмитанса)

R: активное сопротивление

G: активная проводимость

С: ёмкость

L: индуктивность 9: фазовый угол

Х: реактивное сопротивление

В: реактивная проводимость

D: тангенс угла потерь Q: добротность

Погрешности измеряемых величин при измерении зондовой станции (Опция 010)

при использовании для калибровки мер ХХ, КЗ и нагрузки и температуре окружающей

среды (23±5) °С

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Z, Y

± (Еа + ЕЬ) [%]

9

± (Еа + ЕЬ)/100 [рад],

где:

Еа (при выходном уровне генератора более минус 33 дБм), %

± 0,65

от 1 до 100 МГц

± 0,8

от 100 до 500 МГц

± 1,2

от 500 МГц до 1 ГГц

± 2,5

от 1 до 1,8 ГГц

± 5

от 1,8 до 3 ГГц

Еа (при выходном уровне генератора менее минус 33 дБм), %

± 1

от 1 до 100 МГц

± 1,2

от 100 до 500 МГц

± 1,2

от 500 МГц до 1 ГГц

± 2,5

от 1 до 1,8 ГГц

± 5

от 1,8 до 3 ГГц

Eb = ± (Zs / |Zx| + Yo- |Zx|) [%],

где |Zx| - абсолютная величина импеданса

Zs (при выходном уровне генератора менее минус 3 дБм, минус 13 дБм и минус 23 дБм)

количество точек усреднения - не менее 8

± (13 + 0,5f) [%]

количество точек усреднения - менее 8

± (25 + 0,5f) [%], де f - частота источника сигнала в МГц

Zs (при выходном уровне генератора более минус 33 дБм)

количество точек усреднения - не менее 8

± (25 + 0,5f) [%]

количество точек усреднения - менее 8

± (50 + 0,5f) [%]

Zs (при выходном уровне генератора менее минус 33 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8

± (50 + 0,5f) [%] ± (100 + 0,5 f) [%]

Yo (при выходном уровне генератора менее минус 3 дБм, минус 13 дБм и минус 23 дБм) количество точек усреднения - не менее 8 количество точек усреднения - менее 8

± (5 + 0,1-f) [мкСм] ± (10 + 0,1-f) [мкСм]

Yo (при выходном уровне генератора более минус 33 дБм)

количество точек усреднения - не менее 8 количество точек усреднения - менее 8

± (10 + 0,1-f) [мкСм] ± (30 + 0,1-f) [мкСм]

Yo (при выходном уровне генератора менее минус 33 дБм)

количество точек усреднения - не менее 8 количество точек усреднения - менее 8

± (20 + 0,1-f) [мкСм] ± (60 + 0,1-f) [мкСм]

L, C, X, B:

±(Ea + Eb) xJH-D*a[o/0]

R, G

± (Еа + Eb) x^l + Qx"[%]

D:

при |Dx1)xtg((Ea + Eb)/100)|< 1 при Dx < 0,1

( \

1 + D- М 100 )

± (Ea + Eb)/100

Q:

при |Qx1)xtg((Ea + Eb)/100)|<1 при 10/(Ea + Eb) > Qx > 10

t

/ А

, . ,jEa+Eb\

1 + tg[ 1М )

± Qx2(Ea + Eb)/100

1) - Dx- измеренная величина D(тангенс угла потерь) Qx- измеренная величина Q (добротность)

Погрешности измеряемых величин при измерении с опцией 007 при температуре окружающей среды (23±5) °С

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Z, Y

± (Ea + Eb) [%]

0

± (Ea + Eb)/100 [рад]

Еа (при выходном уровне генератора более минус 33 дБм),

%

± 0,8

от 1 до 100 МГц

± 1

от 100 до 500 МГц

± 1,2

от 500 МГц до 1 ГГц

± 2,5

от 1 до 1,8 ГГц

± 5

от 1,8 до 3 ГГц

Еа (при выходном уровне генератора менее минус 33 дБм),

%

± 1,2

от 1 до 100 МГц

± 1,5

от 100 до 500 МГц

± 1,5

от 500 МГц до 1 ГГц

± 2,5

от 1 до 1,8 ГГц

± 5

от 1,8 до 3 ГГц

Eb = ± (Zs / |Zx| + Yo х |Zx|) [%]

где |Zx| - абсолютная величина импеданса

Zs (при выходном уровне генератора менее минус 3 дБм,

минус 13 дБм и минус 23 дБм)

количество точек усреднения - не менее 8

± (30 + 0,5f) [%]

количество точек усреднения - менее 8

± (40 + 0,5f) [%]

Zs (при выходном уровне генератора более минус 33 дБм)

количество точек усреднения - не менее 8

± (35 + 0,5f) [%]

количество точек усреднения - менее 8

± (70 + 0,5f) [%]

Zs (при выходном уровне генератора менее минус 33 дБм)

количество точек усреднения - не менее 8

± (50 + 0,5f) [%]

количество точек усреднения - менее 8

± (150 + 0,5 f) [%]

Yo (при выходном уровне генератора менее минус 3 дБм,

минус 13 дБм и минус 23 дБм)

количество точек усреднения - не менее 8

± (12 + 0,1f) [мкСм]

количество точек усреднения - менее 8

± (20 + 0,1f) [мкСм]

Yo (при выходном уровне генератора более минус 33

дБм)

± (15 + 0,1f) [мкСм]

количество точек усреднения - не менее 8

± (40 + 0,f) [мкСм]

количество точек усреднения - менее 8

Yo (при выходном уровне генератора менее минус 33

дБм)

± (35 + 0,1f) [мкСм]

количество точек усреднения - не менее 8

± (80 + 0,1f) [мкСм]

количество точек усреднения - менее 8

Габаритные размеры (длина х ширина х высота), мм, не

более:

Е4991А

425,6 х 221,6 х 421,7

устройство для тестирования

160 х 162,9 х 64,3

опция 007

152,4 (502 с кабелем) х 152,4 х

опция 010

142,4

121 х 97,9 х 56,4

Масса (без опций), кг, не более:

Е4991А

17

устройство для тестирования

1

опция 007

1

опция 010

1

Напряжение питания от источника переменного тока час

от 90 до 132 В или

тотой от 47 до 63 Гц

от 198 до 264 В

Потребляемая мощность, В-А, не более

350

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 5 до 40

- относительная влажность при температуре

окружающего воздуха 40 °С, %

от 15 до 80

- атмосферное давление, кПа

от 96 до 104

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус измерителя в виде наклейки.

Комплектность

Комплект поставки включает:

-    измеритель импеданса высокочастотный E4991A - 1 шт.;

-    набор для калибровки измерителей 16190В - 1 комплект;

-    набор нагрузок 16195B - 1 комплект;

-    опций и аксессуары согласно таблице 1 - в зависимости от заказа;

-    руководство по эксплуатации - 1шт.;

-    методика поверки 651-13-72МП - 1 шт.

Поверка

осуществляется по документу 651-13-72 МП «Инструкция. Измерители LCR высокочастотные E4991A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в январе 2014 г.

Основные средства поверки:

-    частотомер электронно-счетный 53132A (Госреестр № 26211-03) с опциями 010, 030: диапазон измеряемых частот от 0 до 3 ГГц, относительная погрешность по частоте не более

2,5 10-9;

-    мультиметр 3458A (Госреестр № 25900-03): диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой погрешности измерений напряжения ±0,03%;

-    измерители мощности с блоками измерительными и первичными измерительными преобразователями (Госреестр № 38915-08) E4418B с преобразователями E4412A, E9304A, пределы допускаемой относительной погрешности измерений мощности ±(4-6)%.

Сведения о методах измерений

Измерители LCR высокочастотные E4991A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям импеданса высокочастотным E4991A

Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.

56693-14
Номер в ГРСИ РФ:
56693-14
Производитель / заявитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия
Год регистрации:
2014
Cрок действия реестра:
04.03.2019
Похожие СИ
86676-22
86676-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.09.2027
69676-21
69676-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 18.06.2026
35609-20
35609-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
24226-20
24226-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
76479-19
76479-19
2019
"IET Labs, Inc.", США
Срок действия реестра: 28.10.2024
74180-19
74180-19
2019
"CHY FIREMATE CO., Ltd.", Тайвань
Срок действия реестра: 26.02.2024
46511-19
46511-19
2019
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 29.03.2023
71516-18
71516-18
2018
"Good Will Instrument Co., Ltd.", Тайвань
Срок действия реестра: 15.06.2029
27904-18
27904-18
2018
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 31.08.2022
69676-17
69676-17
2017
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.04.2020
