Счетчики импульсов микропроцессорные СИ10, 56696-14

Назначение

Счетчики импульсов микропроцессорные СИ 10 (далее - прибор) предназначены для преобразования импульсных сигналов от первичных преобразователей (датчиков) и отображения результатов преобразования в цифровой форме.

Описание

Принцип действия прибора основан на подсчете поступающих импульсов от импульсных датчиков в составе других устройств, имеющих на выходе либо транзистор n-p-n— типа с открытым коллекторным выходом, либо контакты герконов, реле, кнопок, выключателей и т.п., и отображении результатов преобразования на цифровом индикаторе нарастающим итогом.

Конструктивно прибор выполнен в пластмассовом корпусе для щитового (Щ3) крепления. На лицевой панели размещен цифровой семисегментный индикатор на четыре знакоместа, два светодиодных индикатора и кнопка для обнуления содержимого счетного регистра и показаний прибора. Клеммы для подключения к датчикам и к источнику питания расположены на задней панели.

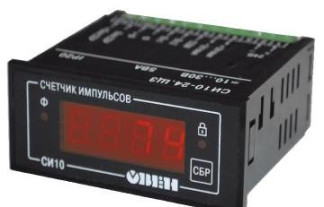

Фотография общего вида прибора приведена на рисунке 1.

В соответствии с ГОСТ 14254-96 степень защищенности прибора от воздействия

окружающей среды IP54 со стороны передней панели в корпусе для щитового крепления.

Программное обеспечение

Прибор имеет встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в таблице 1.

Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Технические характеристики

Количество входов управления:

-    счетный    1

-    управляющий    1 Частота входных импульсов, кГц, не более    0,2 Длительность входных импульсов, мкс, не менее    1250 Скважность импульса, не менее    2 Диапазон счета импульсов    от 0 до 9999 Пределы допускаемой относительной погрешности

преобразования, %    ± 0,01

Напряжение питания постоянного тока, В    от 10,5 до 30 Рабочие условия применения:

-    закрытые взрывобезопасные помещения без агрессивных паров и газов;

-    температура окружающего воздуха, °С    от минус 20 до плюс 70

-    относительная влажность воздуха, %    до 95 без конденсации

(при температуре до плюс 35 °С)

-    атмосферное давление, кПа    от 84,0 до 106,7 Габаритные размеры (длина х высота х глубина), мм    76*70*34 Масса, кг, не более    0,5 Средний срок службы, не менее, лет    10

Знак утверждения типа

наносится методом фотолитографии на лицевую панель приборов и типографским способом в левом верхнем углу на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 2 - Комплектность

осуществляется в соответствии с документом КУВФ. 402213.004МП «Счетчики импульсов микропроцессорные СИ10. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ»

15.11.2013 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-63, с диапазоном измерений от 0,1 Гц до 200 МГц и относительной погрешностью ± 510 %;

-    генератор импульсов Г5-56 с максимальной амплитудой выходных импульсов 10 В, диапазоном изменения длительности импульсов 10 нс...1 с.

Сведения о методах измерений

приведены в документе «Счетчики импульсов микропроцессорные СИ10. Руководство по эксплуатации КУВФ.402213.004РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам импульсов микропроцессорным СИ10

1    ГОСТ 24907-93. «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний».

2    ТУ 4278-008-46526536-2011 «Счетчики импульсов микропроцессорные СИ10. Технические условия».

Рекомендации к применению

-    вне сферы государственного регулирования обеспечения единства измерений.
