| Номер в госреестре | 56705-14 |
| Наименование СИ | Регистраторы данных электронные |
| Обозначение типа СИ | TREND |
| Изготовитель | "Honeywell System Sensor de Mexico, S. de R.L. de C.V.", Мексика |
| Год регистрации | 2014 |
| Срок свидетельства | 04.03.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Регистраторы данных электронные серии TREND предназначены для измерений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, регистрации, отображения и хранения значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Регистраторы данных электронные серии TREND (далее - регистраторы) созданы на базе микропроцессорной техники и имеют модульную концепцию построения (модули входных и выходных каналов вставляются в главную монтажную панель). Входной модуль воспринимает сигналы от широкого спектра датчиков с выходными сигналами в виде активного сопротивления, напряжения и силы постоянного тока и преобразуют их в цифровой код, передающийся на микропроцессор. Микропроцессор осуществляет обработку сигналов в соответствии с заложенной программой.
Регистраторы серии TREND представлены тремя моделями:
• eZtrend (eZtrend QXe, eZtrend GR);
• Minitrend (Minitrend QX, Minitrend GR);
• Multitrend (Multitrend SX, Multitrend GR).
Модели с обозначением GR комплектуются улучшенным экраном.
На передней панели регистраторов расположен цветной сенсорный жидкокристаллический экран, па котором отображаются: числовые значения измеряемых величин, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном или круговом изображении и т.д.). Модели регистраторов отличаются количеством аналоговых входов (модель eZtrend QXe, GR - 12 аналоговых входов, модель Minitrend QX, GR - 16 аналоговых входов, Multitrend SX, GR - 48 аналоговых входов), объёмом внутренней памяти (модель eZtrend QXe, GR - 400 Мбайт, модель Minitrend QX, GR - 2 Гбайт, Multitrend SX, GR - 2 Гбайт), наличием съёмной Compact Flash карты (есть у моделей Minitrend QX, GR и Multitrend SX, GR). Регистраторы имеют дискретные выходы для аварийной сигнализации и дискретные входа для принятия дискретных сигналов. Регистраторы снабжены функцией сохранения считываемой информации на встроенных и съемных носителях информации. Регистраторы снабжены функцией передачи информации по протоколам: RS-485, OPC, Ethernet.
Лист № 2 Всего листов 7

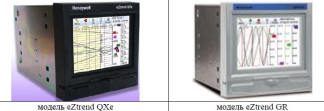

Фотографии общего вида регистраторов приведены на рисунках 1 - 3.
модель eZtrend GR
Установка программного обеспечения (ПО) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка ПО, изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к программному обеспечению в процессе эксплуатации невозможен без вскрытия корпуса инклинометра.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. В таблице 1 приведены идентификационные данные программного обеспечения.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифи катора программного обеспечения |
| eZtrend QXe, GR | 43-TV-16-14 | Issue 09 06/07 | 47DFD3DF6DA 860876F190AC 9DF859726 | md5 |
| Minitrend QX, GR | 43-TV-03-10 | Issue 16 06/07 | C8e7a326b6u5t 468i1n9aw032sf 787j6 | md5 |
| Multitrend SX, GR | 43-TV-03-11 | Issue 15 12/08 | G5e3s721j4k6f5 76s1c3ad874de3 38f5 | md5 |
Основные технические характеристики регистраторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики в режиме измерений сигналов от термопар и термопреобразователей сопротивления_
| Тип термопары/ термопреобразователя сопротивлений | Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности, °С |
| Сигналы от термопар | ||
| В | 260...358 | ± 4,5 |
| 538.1816 | ± 2,2 | |
| Е | -270...-200 | ± 12 |
| -200...-70 | ± 1,7 | |
| -70... 1000 | ± 0,7 | |
| J | -210...0 | ± 1,7 |
| 0...1200 | ± 0,7 | |
| К | -270...-70 | ± 20 |
| -70... 1372 | ± 1 | |
| R | -50...260 | ± 3,7 |
| 260...650 | ± 1,5 | |
| 650...1768 | ± 1,2 | |
| Тип термопары/ термопреобразователя сопротивлений | Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности, °С |
| S | -50...260 | ± 3,3 |
| 260.1000 | ± 1,5 | |
| 1000.1710 | ± 1,2 | |
| 1710.1768 | ± 1,4 | |
| Т | -270...210 | ± 5,4 |
| 210...400 | ± 1,0 | |
| L | -200...0 | ± 1,2 |
| 0...900 | ± 0,7 | |
| N | -200... 100 | ± 3,2 |
| 100...1300 | ± 1,2 | |
| Pt100, Pt200, Pt500, Pt1000 | -200...850 | ± 0,6 |
| Ni100 | -60...180 | ± 0,5 |
| Cu10 | -180 .200 | ± 0,4 |
Примечания к таблице 2
1. Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды в пределах рабочих условий применений ± 0,01 %/ °С.
2. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая термопар ± 1,0 °С для всех типов термопар и регистраторов.
Таблица 3 - Измерение сигналов напряжения, силы постоянного тока и сопротивления
| Наименова ние измеряемой величины | Диапазон измерений | Пределы допускаемой основной приведенной погрешности от диапазона измерений, % | Пределы допускаемой дополнительной приведённой погрешности от воздействия температуры окружающей среды, %/ °С | Входное сопротив ление |
| напряжение постоянного тока, мВ | ± 5 | ± 0,2 | ± 0,01 | > 10 Ом |
| ± 10 | ± 0,2 | ± 0,01 | > 10 Ом | |
| ± 25 | ± 0,1 | ± 0,01 | > 10 Ом | |
| ± 50 | ± 0,1 | ± 0,01 | > 10 Ом | |
| ± 100 | ± 0,1 | ± 0,01 | > 10 Ом | |
| ± 250 | ± 0,1 | ± 0,01 | > 10 Ом | |
| ± 500 | ± 0,1 | ± 0,01 | > 10 Ом | |
| ± 1000 | ± 0,1 | ± 0,01 | > 10 Ом |
| Наименова ние измеряемой величины | Диапазон измерений | Пределы допускаемой основной приведенной погрешности от диапазона измерений, % | Пределы допускаемой дополнительной приведённой погрешности от воздействия температуры окружающей среды, %/ °С | Входное сопротив ление |
| напряжение постоянного тока, В | ± 0,3 | ±0,1 | ± 0,01 | >1 МОм |
| ± 0,6 | ±0,1 | ± 0,01 | > 1 МОм | |
| ± 1,5 | ± 0,1 | ± 0,01 | > 1 МОм | |
| ± 3 | ± 0,1 | ± 0,01 | > 1 МОм | |
| ± 6 | ± 0,1 | ± 0,01 | > 1 МОм | |
| ± 12 | ± 0,1 | ± 0,01 | >1 МОм | |
| ± 25 | ± 0,1 | ± 0,01 | >1 МОм | |
| ± 50 | ± 0,1 | ± 0,01 | >1 МОм | |
| сила постоянного тока , мА | 4 - 20 | ± 0,2 | ± 0,01 | - |
| 0 - 20 | ± 0,2 | ± 0,01 | - | |
| электрическое сопротивление, Ом | 0 - 200 | ± 0,1 | ± 0,01 | - |
| 0 - 500 | ± 0,1 | ± 0,01 | - | |
| 0 - 1000 | ± 0,1 | ± 0,01 | - | |
| 0 - 4000 | ± 0,1 | ± 0,01 | - | |
| Потребляемая мощность, Вт | < 40 | |||
| Нормальная температура окружающего воздуха, °С | 22 ± 3 | |||
| Напряжение питания | от 85 до 265 В переменного тока, 24 В или 48 В постоянного тока (в зависимости от модели) | |||
| Частота, Гц | 50 ± 2 | |||
| Температура транспортирования и хранения, °С | от минус 10 до + 60 | |||
| Габаритные размеры, мм | 288x288x200 | |||
| Масса, кг | 10 | |||
Рабочие условия применения:
- температура окружающей среды от 0 до 50 °С .
- относительная влажность от 5 до 90 % (без конденсации влаги при темп. 40 °С).
Знак утверждения типа наносится на регистраторы данных электронные серии TREND методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
1. Регистратор данных электронные серии TREND
1 шт. 1 экз. 1 экз.
2. Руководство по эксплуатации
3. Методика поверки
осуществляется в соответствии с документом МП 56705-14 «Регистраторы данных электронные серии TREND. Методика поверки», разработанным и утверждённым ФГУП «ВНИИМС» 22.10.2013 г.
Основное оборудование для поверки: калибратор - вольтметр универсальный В1-28 (Дц= ±(0,003%и+0,0003%им); Ai= ±(0,006%1+0,002%1м)), магазин сопротивлений МСР60-М, кл.т. 0,02.
Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к регистраторам данных электронным серии TREND
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 17 |
| Поверителей | 4 |
| Актуальность данных | 19.11.2024 |
