Контроллеры многофункциональные ЭНТЕК, 56706-14

Назначение

Контроллеры многофункциональные ЭНТЕК (далее - контроллеры) предназначены для использования в автоматизированных информационно-измерительных системах коммерческого учета электрической энергии и мощности (АИИС КУЭ), системах комплексного учета энергоресурсов (тепловых ресурсов, расхода воды, газа и т.д.); построения на их основе автоматизированных систем управления технологическими процессами (АСУТП), систем телемеханики (ТМ), систем диспетчеризации энергетических объектов (электростанций, подстанций и электроустановок потребителей).

Описание

Контроллер представляет собой прибор, выполненный в металлическом или пластиковом корпусе (в зависимости от исполнения) с разъемами для подключения внешнего питания и интерфейсных кабелей. Внутри корпуса располагается процессорная плата, плата GSM-модема (опционально), а также энергонезависимая память. Конструкция корпуса контроллера в зависимости от исполнения обеспечивает возможность его навесного или настенного монтажа, размещения в электротехническом шкафу с 19" растром.

Контроллер является проектно-компонуемым изделием с различным числом каналов цифрового ввода/вывода.

Контроллер реализует следующие функции:

-    сбор информации о расходе электроэнергии и мощности непосредственно от микропроцессорных счетчиков, оснащенных цифровыми интерфейсами RS-485/422/CAN, либо через промежуточные преобразователи интерфейсов Ethernet - RS-485 (при большом количестве счетчиков);

-    автоматическое распознавание подключенных счетчиков и их количества при включении контроллеров в работу;

-    сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих PLC-модемы для силовых линий 220 В, через промежуточные устройства накопления информации (концентраторы), оснащенные цифровыми интерфейсами RS-232/485;

-    сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих импульсные выходы, через промежуточные счетчики импульсов, оснащенные цифровыми интерфейсами RS-232/485;

-    реализация не менее 4-х поддерживаемых тарифов учета, (дифференцированных по зонам суток);

-    сбор и хранение данных, а также формирование выходных данных и служебных параметров;

-    ведение общего журнала событий в системе, ведение журналов для различных типов событий, фильтрации и сортировки в журналах;

-    выполнение операций квитирования событий, маскирования событий, в том числе групповое маскирование по типу, классу, приоритету и др.;

-    выработка системного (внутреннего) времени (секунды, минуты, часы) и календаря (число, месяц, год), учет зимнего и летнего времени, рабочих и нерабочих дней, а также длительности расчетного периода с помощью энергонезависимых часов;

-    коррекция системного времени в ходе сеансов связи с центрами сбора и обработки информации;

-    автоматическая корректировка часов обслуживаемых микропроцессорных счетчиков один раз в сутки в соответствии с собственным системным временем;

-    возможность работы, как в локальном режиме, так и в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме КМ ЭН-ТЕК осуществляет сбор и архивирование информации в энергонезависимой памяти. При ра-

Лист № 2 Всего листов 9

боте в режиме обмена данными передача последних осуществляется по запросу центрального сервера сбора и обработки информации;

-    обеспечение защиты от несанкционированного доступа к данным;

-    передача информации в центр (центры) сбора и обработки информации по следующим видам каналов телекоммуникации: радиоканалы, радиорелейные каналы, каналы сотовой связи, каналы спутниковой связи, каналы связи по силовой сети;

-    прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени с генерацией соответствующих меток времени;

-    прием, обработка и обмен с верхним уровнем управления сигналами микропроцессорных защит и по цифровым каналам связи, сбора и регистрации этих сигналов в реальном масштабе времени с генерацией соответствующих меток времени;

-    комплексная обработка информации;

-    непрерывное наблюдение за всеми параметрами и непрерывного наблюдение за состоянием технологического оборудования, автоматической архивации накопленной информации;

-    прием информации от устройств телемеханики по протоколам обмена MODBUS, МЭК-60870-5-101/103/104, МЭК 61850;

-    обмен информацией с верхним уровнем управления по протоколам MODBUS, МЭК-608705-101, МЭК-60870-5-104, МЭК 61850;

-    осуществление как спорадической (событийной), так и периодической передачи данных по протоколам МЭК, а также передача по запросу;

-    организация подсистемы «единого времени»;

-    возможность построения распределенной АСУТП, состоящей из нескольких КМ ЭНТЕК, объединенных в единую информационную сеть;

-    обмен информацией между контроллерами внутри системы и передача данных на верхний уровень по любому из перечисленных каналов связи (интерфейсов): RS-485, RS-422, RS-232, 10/100/1000 Base-TX Ethernet, FO (оптоволоконные линии связи), через модемы на выделенную медную пару, на коммутируемую линию, на силовую кабельную линию, надтональный модем, радиомодем с выходом на радиостанцию, сотовый радиомодем стандарта GSM/GPRS.

КМ ЭНТЕК позволяет собирать информацию с датчиков нижнего уровня АСУТП, различных приборов учета. В случае использования контроллеров для задач учета, все подключенные к ним средства измерений должны быть аттестованы в установленном порядке, иметь свидетельства об утверждении типа средств измерений, действующие свидетельства о метрологической поверке. Краткий перечень совместимого с КМ ЭНТЕК оборудования приведен в таблице 1.

Таблица 1 - Перечень совместимого с КМ ЭНТЕК оборудования

Перечень модификаций КМ ЭНТЕК и их краткие характеристики представлены в таблице 2.

10/100Base-T, 8 портов RS-232/422/485, до 8 портов DI,

Пример записи: КМ ЭНТЕК E1R2-G-P-02.

Расшифровка примера записи: контроллер многофункциональный ЭНТЕК, имеющий интерфейсы связи - Ethernet - 1 шт., RS-485 - 2 шт., GPRS, установка на монтажную панель, IP54.

Лист № 7 Всего листов 9

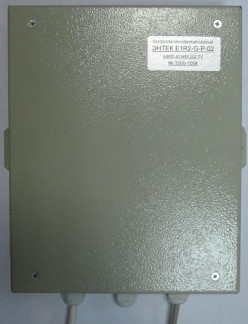

Схема мест установки пломб и защитной наклейки КМ ЭНТЕК E1R2-G-P-02 приведены на рисунке 3.

Программное обеспечение

В процессе настройки и эксплуатации КМ ЭНТЕК используются следующие виды программного обеспечения:

1)    СПО - системное программное обеспечение КМ ЭНТЕК. СПО обеспечивает все функции, реализуемые непосредственно в КМ ЭНТЕК - опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень. Системное программное обеспечение КМ ЭНТЕК состоит из операционной системы Linux, исполнительной системы и конфигурации EnLogic по умолчанию.

2)    WEB-интерфейс КМ ЭНТЕК. Является расширением СПО КМ ЭНТЕК, и предназначено для мониторинга работы КМ ЭНТЕК и основного набора функций конфигурирования. WEB-интерфейс доступен при подключении к КМ ЭНТЕК по каналу связи Ethernet, или по статическому адресу через соединение GPRS. Встроенный WEB-интерфейс КМ ЭНТЕК позволяет осуществлять мониторинг работы КМ ЭНТЕК и конфигурировать параметры списка узлов учета КМ ЭНТЕК. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий JScript и HTML5 (для отрисовки диаграмм и графиков).

3)    Утилита опроса КМ ЭНТЕК. Выполняет функции, подобные WEB-интерфейсу. Позволяет сохранить результаты мониторинга работы КМ ЭНТЕК. Может опрашивать КМ ЭНТЕК по IP-адресу, а также по GSM-соединению (режим опроса CSD). Одно из основных назначений утилиты опроса КМ ЭНТЕК - проведение пусконаладочных работ по объекту учета, первичная проверка канала связи, формирование отчета по объекту, демонстрация передачи данных в сбытовые организации. Утилита опроса КМ ЭНТЕК входит в дистрибутив систем EnLogic и АИИС «Энтек». С ее помощь возможно производить опрос КМ ЭНТЕК по различным каналам связи, сохранять результаты опроса, корректировать параметры узлов учета, синхронизировать конфигурацию узлов учета в КМ ЭНТЕК.

Всего листов 9

4) Система конфигурирования EnLogic. Используется при необходимости расширенного конфигурирования КМ ЭНТЕК.

Таблица 3

Места установки пломб указаны на рисунке 3.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С (в соответствии с МИ 3286-2010).

Технические характеристики

Количество цифровых каналов учета, шт, не более    4096

В составе КМ ЭНТЕК имеются встроенные энергонезависимые часы реального времени. Пределы основной абсолютной погрешности текущего времени, с /сутки    ± 3,0

Пределы дополнительной температурной погрешности хода

часов не более, с /(сутки °С)    ± 0,1

Количество каналов приема-передачи измерительной информации:

-    по интерфейсу RS-485    до 16*

-    по интерфейсу RS-232    до 2*

-    Ethernet 10/100 Мбит    до 6*

-    USB    до 2*

-    встроенный GPRS/GSM модем    1*

* опционально по заказу

Напряжение питания (в зависимости от исполнения), В:

-    от сети переменного тока напряжением от 176 до 264 В частотой (50±1) Гц;

-    от сети постоянного тока от 20 до 29В

Средняя наработка на отказ, ч    100000

Условия эксплуатации в зависимости от исполнения*:

Степень защиты IP20 по ГОСТ 14254, климатическое исполнение С3 по ГОСТ Р 52931:

-    рабочая температура, 0С    от минус 10 до + 50

-    относительная влажность при 35 0С, %    95

Степень защиты IP54 по ГОСТ 14254, климатическое исполнение С2 по ГОСТ Р 52931:

-    рабочая температура, 0С    от минус 40 до + 70

-    относительная влажность при 30 0С, %    100

* опционально по заказу

Габаритные размеры (ВхШхГ), мм, не более:    440х180х420

Масса кг, не более:    14

Срок службы лет, не менее    30

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус КМ ЭНТЕК.

Комплектность

В комплект поставки контроллера многофункционального входят:

- КМ ЭНТЕК в соответствии с заказом;

Всего листов 9

-    паспорт на изделие;

-    руководство по эксплуатации (поставляется на партию изделий);

-    диск с ПО (поставляется по отдельному заказу).

-методика поверки «Контроллеры многофункциональные ЭНТЕК. Методика поверки АФЛС.421455.002 МП».

Поверка

осуществляется в соответствии с документом АФЛС.421455.002 МП «Контроллеры многофункциональные ЭНТЕК. Методика поверки», утверждённым ФГУП «ВНИИМС» 26.12.2013 г.

Перечень основных средств поверки:

-    технологическая ПЭВМ;

-    радиочасы МИР РЧ-01 регистрационный № 27008-04. Пределы допускаемой абсолютной погрешности привязки фронта выходного импульса 1 Гц к шкале координированного времени UTC ± 1мкс.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации «Контроллеры многофункциональные ЭНТЕК. Руководство по эксплуатации АФЛС.421455.002 РЭ».

Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным ЭНТЕК

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования.

Техническая документация фирмы-изготовителя

Рекомендации к применению

-    при осуществлении торговли и товарообменных операций.
