| Номер в госреестре | 56709-14 |
| Наименование СИ | Машины для испытаний пружин |
| Обозначение типа СИ | FW |
| Изготовитель | "KB Pruftechnik GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 08.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний пружин FW предназначены для измерений силы и деформации при статических испытаниях пружин на растяжение и сжатие.
Принцип действия машин для испытаний пружин FW основан на преобразовании тен-зометрическим датчиком силы , приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой силе, который после преобразования в контроллере выводится в виде значения силы и перемещения на дисплей и передаётся на компьютер для формирования отчёта испытания.
Машины для испытаний пружин FW имеют ручной привод и блок управления с дисплеем для вывода результатов измерений. Система автоматического регулирования с обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров.
Машины для испытаний пружин FW выпускаются в исполнениях FW 1/1, FW 3/3 и FW 4/3, отличающихся значением наибольшей предельной нагрузки и типом управления.
Машины для испытаний пружин FW 1/1 выпускаются следующих модификаций: FW1/1-10.
Машины для испытаний пружин FW 3/3 выпускаются следующих модификаций: FW 3/3-10, FW 3/3-50, FW 3/3-100, FW 3/3-200, FW 3/3-500.
Машины для испытаний пружин FW 4/3 выпускаются следующих модификаций: FW 4/3-100, FW 4/3-200, FW 4/3-500, FW 4/3-1000.

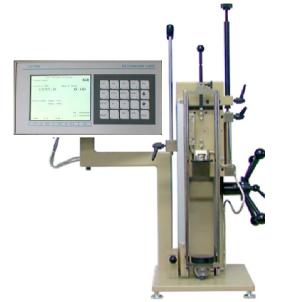

Машины для испытаний пружин FW 4/3 и FW 3/3 являются вертикальными машинами с ручным управлением. Конструктивно выполнены в одноколонном исполнении (рисунок 1).
Машины для испытаний пружин FW 1/1 являются вертикальными машинами с ручным управлением. Конструктивно модификации с нагрузкой до 10 Н выполнены в одноколонном исполнении (рисунок 2).
Конструктивно машины для испытаний пружин FW состоят из основания, нагружающего устройства и системы управления.
Нагружающее устройство представляет собой закрепленную на основании силовую раму с одной (двумя) колоннами, силоизмерительный тензодатчик, закрепленный на подвижной траверсе или под неподвижной траверсой (в зависимости от модификации).
Измерение приложенной к пружине силы производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей блока управления.
Деформация пружины измеряется с помощью датчика перемещения. Результат измерений после обработки микропроцессором выводится на дисплей.
Конструкция машин обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Программное обеспечение разделено на метрологически значимое ПО ( встроенное программное обеспечение KB Prueftechnik GmbH) и метрологически незначимое (KBSpringWin ).
Доступ к метрологически значимому ПО, ограничен паролем доступа на уровне изготовителя и сервисного центра.
Метрологически значимое ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настройка/работа" производителем.
Идентификационные признаки ПО приведены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО | KB Prueftechnik GmbH | V- 1, и выше | ||
| Программное обеспечение для ПК | KBSpringWin | V 4., и выше | **1 | **1 |
| **1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Метрологические и технические характеристики машин для испытаний пружин FW 4/3 приведены в таблицах 2.
Таблица 2
| Модификация | FW 4/3-100 | FW 4/3-200 | FW 4/3-500 | FW 4/3-1000 |
| Диапазон измерения нагрузки, Н | 1-100 | 2-200 | 5-500 | 10-1000 |
| Пределы допускаемой приведенной погрешности измерения силы, % | ± 0,5 | |||
| Диапазон измерения деформации пружины, мм | от 0 до 250 | |||
| Пределы допускаемой погрешности измерения деформации пружины, мм | ± 0,1 | |||
| Габаритные размеры машины (ширина х длина х высота), мм | 320 х 350 х750 | |||
| Масса, кг. не более | 52 | |||
| Напряжение питания, В | 220 +15% 220 -10 % | |||
| Частота напряжения питания, Г ц | 50 ±1 Гц | |||
Машины предназначены для эксплуатации при температуре окружающей среды от 15 до 25 °С.
Метрологические и технические характеристики машин для испытаний пружин FW 3/3 приведены в таблицах 3.
Таблица 3
| Модификация | FW 3/3-10 | FW 3/3-50 | FW 3/3-100 | FW 3/3-200 | FW 3/3-500 |
| Диапазон измерения нагрузки, Н | 0,1-10 | 0,5-50 | 1-100 | 2-200 | 5-500 |
| Пределы допускаемой приведенной погрешности измерения силы, % | ± 0,5 | ||||
| Диапазон измерения деформации пружины, мм | от 0 до 250 | ||||
| Пределы допускаемой погрешности измерения деформации пружины, мм | ± 0,1 | ||||
| Габаритные размеры машины (ширина х длина х высота), мм., | 320 х 350 х750 | ||||
| Масса, кг. не более | 52 | ||||
| Напряжение питания, В | 6х О £ + 0 2 2 |
| Частота напряжения питания, Г ц | 50 ±1 Гц |
Машины предназначены для эксплуатации при температуре окружающей среды от 15°С до
25 °С.
Метрологические и технические характеристики машин для испытаний пружин FW 1/1 приведены в таблице 4.
Таблица 4
| Модификация | FW 1/1-10 |
| Диапазон измерения нагрузки, Н | 0,1-10 |
| Пределы допускаемой приведенной погрешности измерения силы, % | ± 0,5 |
| Диапазон измерения деформации пружины, мм | от 0 до 250 |
| Пределы допускаемой погрешности измерения деформации пружины, мм | ± 0,1 |
| Габаритные размеры машины (ширина х длина х высота), мм., | 300 х 400 х 500 |
| Масса, кг. не более | 20 |
| Напряжение питания, В | 220 +15% 220 -10 % |
| Частота напряжения питания, Г ц | 50 ±1 Гц |
Машины предназначены для эксплуатации при температуре окружающей среды от 15°С до
25°С.
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на лицевую панель машины методом офсетной печати.
Комплектность средства измерений приведена в таблице 12. Таблица 12
| Наименование | Кол-во | Примечание |
| Машина | 1 шт. | |
| Коробка с принадлежностями | 1 компл. | |
| Руководство по эксплуатации | 1 шт. | |
| Блок управления | 1 шт. | |
| Методика поверки | 1 шт. |
осуществляется по МП ТИнТ 142-2013 «Машины для испытаний пружин FW. Методика поверки», утверждённой ГЦИ СИ «ТестИнТех» в октябре 2013 г.
Основные средства поверки:
- эталонные (динамометры) 2-го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %.
- Штангенциркуль ШЦ-11-250 ГОСТ 166-89, погрешность ± 0,05 мм
Сведения о методах измерений содержатся в документе: «Машины для испытаний пружин FW. Руководство по эксплуатации».
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к машинам для испытаний пружин FW
1 ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования ».
2 Техническая документация «KB Pruftechnik GmbH». (Германия).
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 31 |
| Поверителей | 4 |
| Актуальность данных | 08.12.2024 |
