Анализаторы спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М, 56711-14

56711-14
Анализаторы спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М предназначены для измерения параметров спектра высокочастотных радиотехнических сигналов.
Документы
Карточка СИ
Номер в госреестре 56711-14
Наименование СИ Анализаторы спектра
Обозначение типа СИ СК4-БЕЛАН 32М, СК4-БЕЛАН 70М
Изготовитель ЗАО ПФ "Элвира", г.Железнодорожный
Год регистрации 2014
Срок свидетельства 04.03.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Анализаторы спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М предназначены для измерения параметров спектра высокочастотных радиотехнических сигналов.

Описание

Принцип действия основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Для точной настройки используются цифровые узкополосные фильтры. Мгновенные значения напряжения низкой частоты преобразуются аналого-цифровым преобразователем в цифровой код и отображаются на цветном жидкокристаллическом дисплее в виде спектрограммы, параметры которой задаются пользователем с лицевой панели либо дистанционно через интерфейс.

Внешнее управление может осуществляться через интерфейсы LAN, GPIB, RS-232, разъемы которых находятся на задней панели. Для подключения внешних устройств имеются слоты интерфейса USB на передней и задней панели.

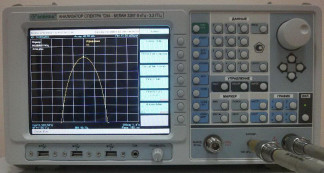

Анализаторы спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М выпускаются в настольном исполнении. Передняя панель показана на фотографии 1, задняя панель с обозначением места пломбирования от несанкционированного доступа - на фотографии 2. Знак поверки в виде наклейки размещается в свободной части задней панели.

Фотография 2. Задняя панель

Анализаторы спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М по условиям эксплуатации соответствуют группе 1 ГОСТ 22261-94.

В дополнение к стандартному исполнению при заказе на заводе могут быть установлены следующие опции:

001

опорный генератор 10 МГц повышенной стабильности

002

следящий генератор с диапазоном частот от 10 МГц до 3,2 ГГц

020

следящий генератор с диапазоном частот от 10 МГц до 3,2 ГГц и встроенный мост для измерения обратных потерь (КСВН)

004

программное обеспечение для управления по интерфейсу RS-232

005

предварительный усилитель с диапазоном частот от 10 МГц до 3,2 ГГц

006

программное обеспечение для измерения коэффициента шума усилителей модуляционным методом (Y-фактор) с применением внешнего генератора шума

007

расширение нижней границы частотного диапазона до 10 Гц

008

преселектор и предварительный усилитель с диапазоном частот от 10 МГц до 3,2 ГГц

примечание: из двух опций 005 и 008 может быть установлена только одна по выбору

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, работает под управлением операционной среды Windows, выполняет функции управления параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.

уровень защиты

«низкий» по WELMEC 7.2 (класс риска A)

идентификационное наименование

СК4-БЕЛАН

идентификационный номер версии

V32.02 и выше

диапазон частот

СК4-БЕЛАН 32М

от 9 кГц до 3,2 ГГц

СК4-БЕЛАН 32М с опцией 007 СК4-БЕЛАН 70М СК4-БЕЛАН 7ОМ с опцией 007

от 10 Гц до 3,2 ГГц от 9 кГц до 7 ГГц от 10 Гц до 7 ГГц

разрешение по частоте

1 Гц

пределы допускаемой погрешности частоты опорного генератора в рабочем диапазоне температур при выпуске из производства и после заводской подстройки

стандартное исполнение опция 001

± 5 10 ±310'8

пределы допускаемого дрейфа частоты опорного генератора за 1 год

стандартное исполнение опция 001

± МО'6 ± МО'7

вход внешней синхронизации (опция 001)

частота сигнала уровень сигнала

10 МГц ± 100 Гц от 0 до + 10 дБм 1

полоса обзора

0; от 20 Гц до верхней частоты диапазона

полоса пропускания

по уровню - 3 дБ, с шагом 1-3 по уровню - 6 дБ

от 1 Гц до 300 кГц 200 Гц; 9 кГц; 120 кГц, 1 МГц; 3 МГц

коэффициент прямоугольности фильтров (60 дБ/3 дБ), не более

5:1

полоса видеофильтра (с шагом, кратным 10)

от 10 Гц до 100 кГц

уровень фазовых шумов на частоте 1 ГГц, не более

при отстройке на 10 кГц

- 115 дБн/Гц2

при отстройке на 1 МГ ц

- 140 дБн/Гц

максимальный уровень измеряемой мощности

+ 30 дБм

диапазон установки опорного уровня

от - 100 до + 30 дБм

диапазон ослабления входного аттенюатора (ступенями по 10 дБ)

от 0 до 50 дБ

пределы допускаемой погрешности измерения уровня мощности от - 30 до 0 дБм на частоте 50 МГц (ослабление аттенюатора 10 дБ)

± 0,5 дБ

погрешность измерения уровня, связанная с переключением ослабления аттенюатора, не более

± 0,5 дБ

неравномерность амплитудно-частотной характеристики относителы 50 МГц (ослабление аттенюатора 10 дБ), не более

на частотах от 9 кГц до 3,2 ГГц на частотах от 3,2 до 7 ГГц

ю уровня на частоте

± 0,5 дБ ± 1,0 дБ

диапазон вертикальной шкалы дисплея

от 1 до 10 делений

масштаб вертикальной логарифмической шкалы дисплея

от 0,01 до 20 дБ/дел.

погрешность измерения уровня, связанная с нелинейностью логарифмической шкалы, не более

± 0,5 дБ

примечание 1: здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт

примечание 2: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте

усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, при ослаблении аттенюатора 0 дБ, не более

стандартное исполнение; опции 005, 008 с выключенным пред на частотах от 9 до 100 кГц на частотах от 100 кГц до 10 МГц на частотах от 10 МГц до 2 ГГц на частотах от 2 ГГц до 7 ГГц

варительным усилителем

-    135 дБм

-    145 дБм

-    150 дБм

-    145 дБм

опция 005 с включенным предварительным усилителем на частотах от 10 МГц до 2 ГГц на частотах от 2 ГГц до 3,2 ГГц

-    167 дБм

-    166 дБм

опция 008 с включенным предварительным усилителем на частотах от 10 МГц до 2 ГГц на частотах от 2 ГГц до 3,2 ГГц

-    162 дБм

-    157 дБм

уровень гармонических искажений второго порядка (уровень сигнала на смесителе < - 30 дБм), не более

- 70 дБн

уровень интермодуляционных искажений третьего порядка (частота 1 ГГц, уровень двухтонального сигнала - 20 дБм, ослабление аттенюатора 0 дБ, разность частот 30 кГц), не более

- 60 дБн

уровень помех, не связанных с входом (согласованная нагрузка, ослабление аттенюатора 0 дБ), не более

- 100 дБм

уровень негармонических помех, связанных с входом (уровень на входе 0 дБм, ослабление аттенюатора 0 дБ, полоса обзора < 1 ГГц), типовое значение, не более

- 70 дБн

КСВН входа при ослаблении аттенюатора не менее 10 дБ, типовое значение, не более

2,0

СЛЕДЯЩИМ ГЕНЕРАТОР (опции 002, 020)

диапазон частот

от 10 МГц до 3,2 ГГц

уровень мощности на выходе

опция 002

от - 5 до + 5 дБм

опция 020

от - 50 до + 5 дБм

пределы допускаемой погрешности установки уровня мощности

± 2,5 дБ

неравномерность АЧХ, не более

± 2,0 дБ

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип высокочастотных соединителей

N(f); 50 Ом

размер дисплея разрешение дисплея, пиксель

170 мм х 130 мм 800 х 600

габаритные размеры (ширина х высота х глубина), мм

405x216x385

масса, не более

15 кг

параметры электропитания

напряжение сети частота сети

(220 ± 22)В (50 ± 0,5) Гц

потребляемая мощность, не более

110 Вт

рабочие условия применения

температура окружающей среды относительная влажность воздуха атмосферное давление

от + 15 до + 30 °С от 30 до 80 % от 84 до 106 кПа

условия транспортирования и хранения

температура окружающей среды относительная влажность воздуха

от - 25 до + 55 °С от 30 до 80 %

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса в левом верхнем углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

наименование и обозначение

кол-во

анализатор спектра СК4-БЕЛАН 32М / СК4-БЕЛАН 70М

1 шт.

опции

по заказу

кабель сетевой

1 шт.

паспорт ЕЛКБ. 402161.732ПС

1 шт.

руководство по эксплуатации ЕЛКБ. 402161.732РЭ

1 шт.

методика поверки МП РТ 2028-2013

1 шт.

гарантийный талон

1 шт.

упаковочная коробка

1 шт.

дополнительные принадлежности

по заказу

Поверка

осуществляется по документу МП РТ 2028-2013 «Анализаторы спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 26.12.2013 г.

Средства поверки:

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

стандарт частоты

относительная погрешность частоты 10 МГц не более ± 5 10-9; уровень сигнала от 0 до + 10 дБм

стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГ ц; годовой дрейф частоты не более ± 110-10; уровень сигнала + 7 дБм

генератор сигналов ВЧ диапазон частот от 10 МГц до 7 ГГц; диапазон уровня от - 50 до + 10 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 125 дБн/Гц; вход синхронизации 10 МГц

генератор сигналов Agilent E8257D с опциями 520, 1E1

диапазон установки уровня от - 135 до + 14 дБм на частотах от 10 МГц до 20 ГГ ц; уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц не более - 130 дБн/Гц; вход синхронизации 10 МГц

генератор сигналов ВЧ диапазон уровня от - 20 до - 10 дБм на частоте 1 ГГц; вход синхронизации 10 МГц

генератор сигналов Agilent N9310 диапазон частот от 9 кГц до 3 ГГц; диапазон уровня от - 127 до + 13 дБм; вход синхронизации 10 МГц

генератор сигналов НЧ неравномерность АЧХ в полосе частот от 10 кГц до 10 МГц не более ± 0,15 дБ

генератор сигналов произвольной формы Agilent 33250A

неравномерность АЧХ в полосе частот от 1 кГц до 10 МГц не более ± 0,1 дБ

аттенюатор ступенчатый

погрешность ослабления от 0 до 100 дБ на

частоте 50 МГц не более ± 0,15 дБ

комплект аттенюаторов TRI-50N погрешность действительных значений ослабления от 0 до 100 дБ на частоте 50 МГц не более ± 0,1 дБ

ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 30 до 0 дБм частотой от 10 МГц до 7 ГГц не более ± 0,15 дБ

ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 67 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,15 дБ

ваттметр поглощаемой СВЧ мощности относительная погрешность измерения уровня мощности от - 50 до + 5 дБм в диапазоне частот от 10 МГц до 7 ГГц не более ± 0,5 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z21

относительная погрешность измерения мощности от - 50 до + 23 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,25 дБ

Сведения о методах измерений

Методы измерений изложены в документе: Анализаторы спектра СК4-БЕЛАН 32М / СК4-БЕЛАН 70М. Руководство по эксплуатации ЕЛКБ. 402161.732РЭ.

Нормативные документы, устанавливающие требования к анализаторам спектра СК4-БЕЛАН 32М, СК4-БЕЛАН 70М

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора).

Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
