Номер в госреестре | 56713-14 |
Наименование СИ | Осциллографы цифровые портативные |
Обозначение типа СИ | Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK |
Изготовитель | Компания "Benchmark Romania", Румыния |
Год регистрации | 2014 |
Срок свидетельства | 04.03.2019 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Осциллографы цифровые портативные Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограммы с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсу USB.
Электропитание осуществляется от встроенного аккумулятора или через сетевой адаптер. Конструктивно осциллографы цифровые портативные Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK выполнены в виде переносного блока, модели с обозначением TK поставляются в жестком транспортном кейсе.

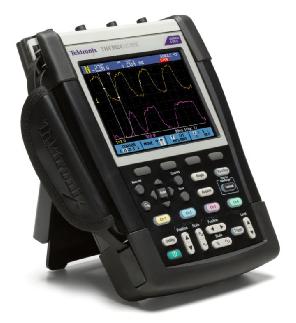

Внешний вид осциллографов цифровых портативных Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK показан на фотографиях 1 и 2.
По условиям эксплуатации осциллографы цифровые портативные Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
«низкий» (класс риска А) по WELMEC 7.2 THS3000 Software U01.00 и выше
уровень защиты идентификационное наименование идентификационный номер версии
количество каналов | 4 |
входное сопротивление | 1 МОм |
связь по входу | DC, AC |
максимальная скорость выборки (частота дискретизации) | |
THS3014 | 1,25 ГГц |
THS3024 | 2,5 ГГц (1 или 2 канала) 1,25 ГГц (3 или 4 канала) |
максимальная длина записи отсчетов в память | 10000 |
верхняя частота полосы пропускания Fm | |
THS3014 | 100 МГц |
THS3024 | 200 МГц |
коэффициент развертки Кр | |
нормальный режим, в последовательности 1 -2-4 | от 1 нс/дел. до 4 с/дел. |
режим “Scope Roll Mode” | до 120 с/дел. |
пределы допускаемой погрешности измерения временных интервалов T | ± (110-4 T + 0,04 дел.Кр) |
коэффициент отклонения Ко, в последовательности 1-2-5 | от 2 мВ/дел. до 100 В/дел. |
пределы допускаемой погрешности вертикальной шкалы на частотах до 50 Гц: ± (0,029 Um + 0,08 дел.Ко) при Ко = 2 мВ/дел. ± (0,021Um + 0,04 дел. Ко) при Ко > 5 мВ/дел. Um - амплитуда входного напряжения, п-п | |
пороги внутренней синхронизации на частотах до 5 МГц при Ко < 5 мВ/дел. на частотах до 5 МГц при Ко > 10 мВ/дел. | 1 дел. Ко 0,5 дел. Ко |
THS3014 на частоте 100 МГц, THS3024 на частоте 200 МГц | 1 дел. Ко |
THS3014 на частоте 150 МГц, THS3024 на частоте 250 МГц | 2 дел.Ко |
автоматические измерения | |
измеряемые величины: - постоянное напряжение до 300 В - переменное напряжение (скз) с амплитудой до 300 В - переменное напряжение (скз) с постоянной составляющей (суммарно максимум 300 В) - амплитуда, максимальное и минимальное значения напряжения - сила тока (с внешним шунтом) - функции те же, что для напряжения - частота от 1 Гц до верхней частоты полосы пропускания Fm - длительность импульсов от 1/Fm до 1 с - скважность импульсов от 4 до 98 % - разность фаз между сигналами в каналах A и B, C и D от - 180 ° до + 180 ° переменное напряжение может отображаться в логарифмических единицах по напряжению (дБ относительно 1 В) и мощности (дБ относительно 1 мВт при эквивалентном сопротивлении 50 Ом или 600 Ом) |
максимальное индицируемое число | 999 (три полных разряда) |
минимальное разрешение при измерении напряжения | 0,1 мВ |
пределы основной допускаемой погрешности измерения постоянного напряжения при температуре (23 ± 5) °С | |
при Ко = 2 мВ/дел. | ± (0,015U + 10 е.м.р.1 ) |
при Ко > 5 мВ/дел. | ± (0,015U + 5 е.м.р) |
пределы основной допускаемой погрешности измерения переменнс при температуре (23 ± 5) °С вход DC, частота < 60 Гц вход АС, частота 50 Гц | эго напряжения (скз) ± (0,015-U + 10 е.м.р.) ± (0,015 U + 10 е.м.р.) |
вход АС, частота 60 Гц | ± (0,019-U + 10 е.м.р.) |
на частотах от 60 Гц до 20 кГц | ± (0,025-U + 15 е.м.р.) |
на частотах от 20 кГц до 1 МГц | ± (0,05-U + 20 е.м.р.) |
на частотах от 1 до 25 МГц | ± (0,1 U + 20 е.м.р.) |
пределы основной допускаемой погрешности измерения амплитуды, максимального и минимального значений напряжения при температуре (23 ± 5) °С | |
максимальное и минимальное значения | ± 0,2 дел. Ко |
амплитуда | ± 0,4 дел. Ко |
пределы основной допускаемой погрешности измерения частоты F при температуре (23 ± 5) °С (10 периодов на дисплее, Кр от 10 нс/дел. до 5 с/дел.): ± (0,05F + 2 е.м.р.) | |
пределы основной допускаемой погрешности измерения разности фаз между сигналами при температуре (23 ± 5) °С | |
на частотах от 0,1 Гц до 1 МГц | ±2° |
на частотах от 1 до 10 МГц | ± 3 ° |
общие характеристики | |
тип входных ВЧ соединителей | BNQf) |
габаритные размеры (ширина х высота х толщина), мм | 190x265x70 |
масса, не более | 2,2 кг |
параметры питания | |
внутренний Li-ion аккумулятор время непрерывной работы, не менее время полного заряда аккумулятора, не более напряжение емкость аккумулятора срок службы до 80 % емкости, не менее | 7 ч 5 ч 10,8 В 52 Втч 300 циклов |
сетевой адаптер напряжение частота сети | (230 ± 23)В (50 ± 0,5) Гц |
условия эксплуатации | группа 3 ГОСТ 22261-94 |
рабочий диапазон температуры окружающей среды | |
с аккумулятором с сетевым адаптером диапазон температур транспортирования и хранения относительная влажность воздуха, не более при температуре от 0 до + 10 °С при температуре от + 10 до + 30 °С при температуре от + 30 до + 40 °С при температуре + 40 до + 50 °С | от 0 до + 40 °С от 0 до + 50 °С от - 20 до + 60 °С без конденсата до 95 % до 75 % до 45 % |
предельная высота над уровнем моря рабочие условия транспортирование и хранение | 3000 м 12000 м |
электромагнитная совместимость | по ГОСТ Р 51522-99 |
безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
наименование и обозначение | кол-во |
осциллограф цифровой портативный Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK | 1 шт. по заказу |
мягкий защитный чехол (опция по заказу для моделей с обозначением TK) | 1 шт. |
жесткий транспортный кейс (для моделей с обозначением TK) | 1 шт. |
аккумулятор Li-Ion | 1 шт. |
адаптер сетевой с кабелем | 1 шт. |
кабель USB-A - mini USB-B | 1 шт. |
инструкция по установке и безопасности | 1 шт. |
осциллографы серии THS3000. Руководство по эксплуатации 077-0617-01 (на компакт-диске) | 1 шт. |
методика поверки МП РТ 2036-2014 | 1 шт. |
осуществляется по документу МП РТ 2036-2014 «Осциллографы цифровые портативные Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 20.01.2014 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
калибратор осциллографов относительная погрешность установки постоянного напряжения от 7 мВ до 300 В не более ± 0,5 %; относительная погрешность установки синусоидального напряжения частотой от 40 Гц до 20 кГц с амплитудой от 12 мВ до 600 В не более ± 0,5 %; неравномерность АЧХ в диапазоне от 20 кГц до 200 МГц не более ± 5 %; относительная погрешность установки периода 0,8 и 8 мс не более ± 3 10-5 | калибратор универсальный Fluke 9100 с модулем измерительным для калибровки осциллографов option 600 относительная погрешность установки постоянного напряжения от 7 мВ до 300 В не более ± 0,07 %; относительная погрешность установки синусоидального напряжения частотой от 40 Гц до 20 кГц с амплитудой от 12 мВ до 600 В не более ± 0,15 %; неравномерность АЧХ в диапазоне от 20 кГц до 250 МГц не более ± 3 %; относительная погрешность установки периода 0,8 и 8 мс не более ± 2,5 10-5 |
Методы измерений изложены в разделах руководства по эксплуатации 077-0617-01.
Нормативные документы, устанавливающие требования к осциллографам цифровым портативным Tektronix THS3014, THS3014-TK, THS3024, THS3024-TK
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
