Государственный реестр средств измерений

Преобразователи виброскорости BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501, 56720-14

56720-14
Преобразователи виброскорости BN-330500, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 (далее вибропреобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.
Карточка СИ
Номер в госреестре 56720-14
Наименование СИ Преобразователи виброскорости
Обозначение типа СИ BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501
Изготовитель "Bently Nevada, Inc.", США
Год регистрации 2014
Срок свидетельства 27.12.2029
МПИ (интервал между поверками) 3 года

Назначение

Преобразователи виброскорости BN-330500, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 (далее вибропреобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.

Описание

Принцип работы преобразователей BN-330500, BN-330525, BN-330750, BN-330752 основан на индуктивном принципе преобразования виброскорости в пропорциональный электрический сигнал. В основе функционирования преобразователей виброскорости Velomitor CT 190501 лежит принцип прямого пьезоэффекта, в результате которого механическое воздействие на вибропреобразователь вызывает генерацию заряда, пропорциональную виброускорению с последующим интегрированием в сигнал, пропорциональным виброскорости колебания механизма, с помощью встроенной электроники.

Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала. У вибропреобразователей BN-330750 и BN-330752 электронный блок вынесен за пределы корпуса виропреобразователя, расположен в отдельном корпусе, соединенном с корпусом первичного преобразователя посредством неразъемного кабеля.

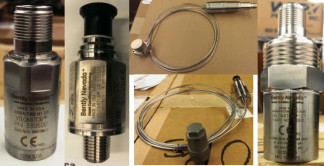

Внешний вид вибропреобразователей, приведен на рисунке 1.

Таблица 1

Наименование характеристики

BN-

BN-

BN-

BN-

Velomi

330500

330525

330750

330752

tor CT 190501

Номинальный коэффициент преобразования на частоте 100 Гц, мВ/мм-с"1

3,94

4

5,7

5,7

3,94

Отклонение коэффициента преобразования от

номинального значения на частоте 100 Гц, %,

не более

±5

±5

±5

±5

±5

от 2,1

от 2,1

от 0,12

от 0,12

от 0,2

Диапазон измерения виброскорости (СКЗ), мм/с

до

1270

до

1270

до

635

до

635

до

63,5

от 4,5

от 4,5

от 15

от 15

от 3

Диапазон частот, Гц

до

до

до

до

до

5000

2000

2000

2000

1000

Нелинейность амплитудной характеристики, %, не более

±2

±2

±2

±2

±2

Неравномерность частотной характеристики, дБ, не более:

- в диапазоне (1,5 - 1000) Гц;

±3

- в диапазоне (3 - 900) Гц;

±1

- в диапазоне (4,5 - 5000) Гц;

±3

- в диапазоне (4,5 - 2000) Гц;

±3

- в диапазоне (6 - 2500) Гц;

±0,9

- в диапазоне (6 - 1000) Гц;

±0,9

- в диапазоне (15 - 2000) Гц;

±3

±3

- в диапазоне (20 - 1000) Гц

±0,9

±0,9

Чувствительность в поперечном направлении, %, не более

5

5

5

5

5

Отклонение коэффициента преобразования от

номинального значения, вызванное отклонением температуры окружающей среды от нормальной на 10 оС, %, не более

±0,2

Напряжение питания, В

-26±4

-26±4

-26±4

-26±4

-26±4

Рабочие условия эксплуатации: - диапазон температур, °С

от минус 55 до 121

от минус 55 до 121

от минус 55 до 400

от минус 55 до 400

от минус 40 до 85

Габаритные размеры, мм, не более:

-диаметрхвысота;

25х

28х

28,5х

33х

66

71

55,5

81,9

-длинахширинахвысота

37,1х

37,1х

34,9

Длина соединительного кабеля, м, не более

305

305

305

305

305

Масса, г, не более

142

150

158

158

366

Знак утверждения типа

Комплектность

Преобразователи виброскорости    1 шт.

Соединительный кабель    1 шт.

Паспорт    1 экз.

Методика поверки    1 экз.

Поверка

осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-90; мультиметр цифровой Agilent 34401А (г/р № 33921-07).

Сведения о методах измерений

приведены в паспорте на вибропреобразователь.

Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости BN-330500, BN-330525, BN-330750, BN-330752, Velomitor CT 190501

1.    ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»;

2.    МИ 2070-90 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 - 2104 Гц»;

3.    Техническая документация фирмы «Bently Nevada, Inc», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
