| Номер в госреестре | 56722-20 |
| Наименование СИ | Измерители усилия нажатия |
| Обозначение типа СИ | СМР-1 |
| Изготовитель | ООО "Челэнергоприбор", г.Челябинск |
| Год регистрации | 2020 |
| Срок свидетельства | 01.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители усилия нажатия СМР-1 (далее прибор) предназначены для измерений усилия нажатия в отдельной паре ламелей контактов врубного типа отключенных разъединителей от 10 до 750 кВ и ячеек комплектных распределительных устройств (КРУ) от 6 до 10 кВ. Приборы могут быть также использованы при регулировке усилия нажатия разъединителей.
В основу работы прибора положено изменение сопротивления тензорезисторов, приклеенных к балке. При воздействии механического усилия на губки щупа прибора балка незначительно изгибается. Это приводит к разбалансу измерительного моста, образованного тензорезисторами, и появлению на его диагонали электрического напряжения, которое преобразуется в цифровой код, численно равный этому усилию.
Прибор состоит из следующих основных узлов: корпуса с рукояткой, раздвижного измерительного щупа, частично смонтированного в корпусе, к которому приклеены четыре тензорезистора, образующие измерительный мост, платы печатного монтажа, аккумуляторной батареи.
Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор, смонтированный в корпусе.

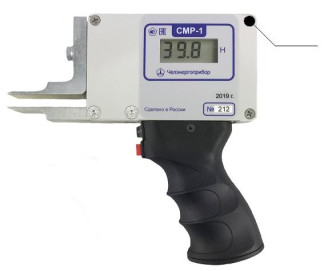

Общий вид прибора, места пломбирования и место нанесения знака поверки приведены на рисунке 1.
Г
ИМ!
Пломба
39.0*
i
V
отсутствует.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений усилия нажатия, Н | от 50 до 500 |
| Цена единицы наименьшего разряда выходного кода, Н | 0,1 |
| Пределы допускаемой основной относительной погрешности измерений усилия нажатия при номинальном значении высоты измерительного щупа 15 мм, % | ±2 |
| Вариация показаний, %, не более | 2 |
| Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды от нормальных значений в рабочем диапазоне температур на каждые 15 °С, % | ±2 |
| Пределы допускаемой дополнительной погрешности измерений при изменении влажности окружающего воздуха от нормальных до предельных значений в рабочих условиях применения, % | ±2 |
| Пределы допускаемой дополнительной погрешности измерений при изменении высоты измерительного щупа в пределах от 7 мм до 27 мм, % | ±2 |
| Пределы допускаемой дополнительной погрешности измерений при наличии внешнего однородного магнитного поля напряженностью 400 А/м, % | ±2 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Ширина измерительного щупа, мм | 24 |
| Диапазон регулируемой высоты измерительного щупа, мм | от 7 до 27 |
| Время установления рабочего режима, с, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 190x190x40 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации влаги) при 35°С, %, не более - атмосферное давление, кПа | от -10 до +50 95 от 84 до 106,7 |
| Средняя наработка на отказ при вероятности безотказной работы 0,95, ч, не менее | 3000 |
| Средний срок службы, лет, не менее | 10 |
наносится на лицевой панели прибора, а также титульных листах руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель усилия нажатия | СМР-1 | 1 шт. |
| Сумка для переноски | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Руководство по эксплуатации | ПТМР.404161.031 РЭ | 1 экз. |
| Паспорт | ПТМР.404161.031 ПС | 1 экз. |
| Методика поверки | РТ-МП-6692-445-2019 | 1 экз. |
осуществляется по документу РТ-МП-6692-445-2019 «ГСИ. Измерители усилия нажатия СМР-
1. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.12.2019 г.
Основные средства поверки:
-гири по ГОСТ OIML R 111-1-2009, класс М3 (регистрационный номер в Федеральном информационном фонде 58020-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска в паспорт и/или в свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4273.014.71693739-2013 Измерители усилия нажатия СМР-1. Технические условия
| Зарегистрировано поверок | 143 |
| Поверителей | 13 |
