| Номер в госреестре | 56723-14 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | ТВТ-10-Х, ТВТ-35-Х, ТВТ-110-Х, ТВТ-220-Х, ТВТ-330-Х, ТВТ-500-Х |
| Изготовитель | ООО "Тольяттинский трансформатор", г.Тольятти |
| Год регистрации | 2014 |
| Срок свидетельства | 04.03.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока встроенные ТВТ-10-X, ТВТ-35-X, ТВТ-110-X, ТВТ-220-X, ТВТ-330-X, ТВТ-500-X (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты и управления в установках переменного тока в электрических сетях с номинальным напряжением 10; 35; 110; 220; 330 и 500 кВ с частотой 50 или 60 Гц.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.

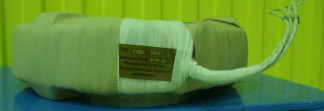

Трансформаторы являются масштабными преобразователями и представляют собой кольцевой сердечник с намотанной на него вторичной обмоткой. Первичной обмоткой является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.
Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным на опорной раме бака. Для определения рабочего положения трансформатора на табличке нанесены буквы Л1 и Л2, указывающие направление первичного тока.
Табличка технических данных размещена на баке силового трансформатора. Содержание таблички соответствует ГОСТ 7746-2001.
Трансформаторы устанавливаются на ввод силового трансформатора в горизонтальном положении.
Трансформаторы тока выпускаются следующих типоисполнений: ТВТ-10-XI, ТВТ-10-{III ТВТ-35-Х1, ТВТ-35-ХГЛ ТВТ-35-ХУ , ТВТ-110-Х1, ТВТ-110-ХШ, ТВТ-110-ХУ, ТВТ-220-Х1, ТВТ-220-ХУ, ТВТ-330-Х! ТВТ-500-Х.
Структура условного обозначения вариантов исполнения трансформатора:
ТВТ- Х - Х Х - Х/Х - О4
Климатическое исполнение и категория _размещения по ГОСТ 15150
-Номинальный вторичный ток, А
-Номинальный первичный ток, А
_Конструктивный вариант исполнения
(I, III или V)
-Номинальное напряжение, кВ
_Для силовых трансформаторов и автотрансформаторов
-Встроенный
-Трансформатор тока
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение трансформатора UHOM, кВ. | 10; 35; 110; 220; 330; 500 |
| Наибольшее рабочее напряжение, кВ | 40,5; 126; 252; 363; 525 |
| Номинальный первичный ток трансформаторов с возможностью изменения числа витков вторичной обмотки? 11ном, А- | 75-100-150-200; 100-150-200-300; 200-300-400-600; 400-600-750-1000; 500-750-1000-1500; 500-1000-1500-2000; 750-1000-1500-2000; 1000-1500-2000; 1000-1500-2000-3000; 5000; 6000; 8000 |
| Номинальный вторичный ток трансформатора 12ном, А | 1 или 5 |
| Номинальная частота напряжения сети fHOM, Гц | 50; 60 |
| Количество вторичных обмоток для измерений: | 1 |
| Классы точности вторичной обмотки для измерений: | 0,5; 1; 3 |
| Номинальные вторичные нагрузка S2hom с коэффициентом мощности cos ф2 = 0,8, ВА | 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
| Номинальный коэффициент безопасности приборов вторичных обмоток, предназначенных для измерения, КБном | от 3до 14 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 2,6 х 105 |
| Наименование параметра | Значение | ||
| Типоисполнение трансформатора тока: | Габаритные размеры, не более, мм | Масса, не более, кг | |
| внешний диаметр D | высота Н | ||
| ТВТ-10-XI | 420 | 75 | 18 |
| ТВТ-10-XIII | 285 | 95 | 14,5 |
| ТВТ-35-Х! | 454 | 155 | 52 |
| ТВТ-35-ХШ | 252 | 109 | 18 |
| ТВТ-35-KV | 320 | 250 | 42 |
| ТВТ-110-Х1 | 735 | 179 | 107 |
| ТВТ-110-ХШ | 426 | 128 | 47 |
| ТВТ-110-ХV | 465 | 175 | 54 |
| ТВТ-220-Х! | 740 | 180 | 155 |
| ТВТ-220-ХV | 645 | 210 | 135 |
| ТВТ-330-Х! | 725 | 180 | 150 |
| ТВТ-500-Х | 740 | 180 | 155 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69. | О4 | ||
| Верхнее рабочее значение температуры масла, °С | плюс 95 | ||
| Нижнее рабочее значение температуры масла, °С | минус 60 | ||
Знак утверждения типа наносится методом фотолитографии на табличку технических данных трансформатора и типографским способом - на титульный лист руководства по эксплуатации и паспорта.
| Таблица 2 - | Комплектность | |
| № п/п | Наименование | Кол-во |
| 1 | Трансформатор тока | 1 шт. |
| 2 | Паспорт | 1 экз. |
| 3 | Руководство по эксплуатации трансформатора тока | 1 экз. * |
* - Один на партию трансформаторов тока, поставляемых в один адрес
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5, госреестр № 27007-04;
- трансформатор тока И-523, госреестр № 1868-63;
- прибор сравнения КТ-01, госреестр № 18287-99;
- магазин нагрузок МР3027, госреестр № 34915-07.
Сведения о методиках (методах) измерений приведены в СТО 15352615-031-2013 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенным ТВТ-10-X, ТВТ-35-X, ТВТ-110-X, ТВТ-220-X, ТВТ-330-X, ТВТ-500-X
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. СТО 15352615-031-2013 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
