Государственный реестр средств измерений

Трансформаторы тока встроенные ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х, 56724-14

56724-14
Трансформаторы тока встроенные ТВ-35-X, ТВ-110-X, ТВ-220-X, ТВ-330-X, ТВ-500-X (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения в установках переменного тока в электрических сетях с номинальным напряжением 35; 110; 220; 330 и 500 кВ с частотой 50 или 60 Гц.
Документы
Карточка СИ
Номер в госреестре 56724-14
Наименование СИ Трансформаторы тока встроенные
Обозначение типа СИ ТВ-35-Х, ТВ-110-Х, ТВ-220-Х, ТВ-330-Х, ТВ-500-Х
Изготовитель ООО "Тольяттинский трансформатор", г.Тольятти
Год регистрации 2014
Срок свидетельства 04.03.2019
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока встроенные ТВ-35-X, ТВ-110-X, ТВ-220-X, ТВ-330-X, ТВ-500-X (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения в установках переменного тока в электрических сетях с номинальным напряжением 35; 110; 220; 330 и 500 кВ с частотой 50 или 60 Гц.

Трансформаторы могут устанавливаться на вводе любого класса напряжения при условии, что они обеспечивают заданные параметры, и что посадочные размеры ввода позволяют их установку.

Трансформаторы используются в качестве комплектующих изделий для силовых трансформаторов.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.

Трансформаторы по принципу конструкции - встроенные, с одной вторичной обмоткой для измерения, с несколькими коэффициентами трансформации, получаемыми путём изменения числа витков вторичной обмотки.

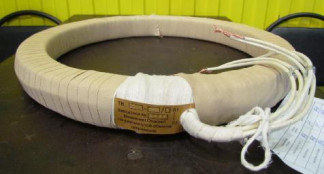

Трансформаторы тока встроенные серии ТВ являются масштабными преобразователями и представляют собой кольцевой сердечник с намотанной на него вторичной обмоткой. Первичной обмоткой является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.

Выводы вторичной обмотки подключены к клеммным колодкам. Для определения рабочего положения трансформатора тока на табличке нанесены буквы Л1 и Л2, указывающие направление первичного тока.

Табличка технических данных размещена на баке силового трансформатора. Содержание таблички соответствует ГОСТ 7746-2001.

Трансформаторы тока выпускаются следующих типоисполнений: ТВ-35-Х1, ТВ-35-ХТТТ ТВ-35-ХУ, ТВ-110-Х1, ТВ-110-ХТТТ ТВ-110-ХУ, ТВ-220-Х1, ТВ-220-ХУ, ТВ-330-Х1, ТВ-500-Х.

Структура условного обозначения вариантов исполнения трансформатора:

Т В - Х - Х Х - Х/Х - О4

Климатическое исполнение и категория _размещения по ГОСТ 15150

-Номинальный вторичный ток, А

-Номинальный первичный ток, А

_Конструктивный вариант исполнения

(Т, ТТТ или У)

-Номинальное напряжение, кВ

-Встроенный

Рисунок 1.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование параметра

Значение

Номинальное напряжение трансформатора UHOM, кВ.

35; 110; 220; 330; 500

Наибольшее рабочее напряжение, кВ

40,5; 126; 252; 363; 525

Номинальный первичный ток трансформаторов с возможностью изменения числа витков вторичной обмотки, IiHOM, А:

75-100-150-200;

100-150-200-300;

200-300-400-600;

400-600-750-1000;

500-750-1000-1500;

500-1000-1500-2000;

750-1000-1500-2000;

1000-1500-2000;

1000-1500-2000-3000

Номинальный вторичный ток трансформатора

I2ном, А

1 или 5

Номинальная частота напряжения сети fHOOM, Гц

50; 60

Количество вторичных обмоток для измерений:

1

Классы точности вторичной обмотки для измерений:

0,2S; 0,2; 0,5S; 0,5; 1

Номинальные вторичные нагрузка S2hom с коэффициентом мощности cosf2 = 0,8, В-А

10; 15; 20; 25; 30; 40; 50; 60; 75; 100

Номинальный коэффициент безопасности приборов вторичных обмоток, предназначенных для измерения, Кбном

от 3 до 14

Средний срок службы, не менее, лет

25

Средняя наработка на отказ, не менее, ч

2,6 х 105

Наименование параметра

Значение

Типоисполнение трансформатора тока:

Габаритные размеры, не более, мм

Масса, не более, кг

внешний диаметр D

высота Н

ТВ-35-Х!

375

125

29

ТВ-35-ХШ

252

110

15

ТВ-35-KV

285

90

13

ТВ-110-Х!

624

130

32

ТВ-110-ХШ

415

125

57

ТВ-110-ХУ

440

145

37

ТВ-220-Х!

655

130

39

ТВ-220-ХV

570

105

26

ТВ-330-Х!

635

75

19

ТВ-500-Х

640

70

17

Климатическое исполнение и категория размещения по ГОСТ 15150-69.

О4

Верхнее рабочее значение температуры масла, °С

плюс 95

Нижнее рабочее значение температуры масла, °С

минус 60

Знак утверждения типа

Знак утверждения типа наносится методом фотолитографии на табличку технических данных трансформатора и типографским способом - на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 2 -

Комплектность

№ п/п

Наименование

Кол-во

1

Трансформатор тока

1 шт.

2

Паспорт

1 экз.

3

Руководство по эксплуатации трансформатора тока

1 экз. *

* - Один на партию трансформаторов тока, поставляемых в один адрес

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5, госреестр № 27007-04;

-    трансформатор тока И-523, госреестр № 1868-63;

-    прибор сравнения КТ-01, госреестр № 18287-99;

-    магазин нагрузок МР3027, госреестр № 34915-07.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в СТО 15352615-031-2013 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенным ТВ-35-X, ТВ-110-X, ТВ-220-X, ТВ-330-X, ТВ-500-X

1.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2.    ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

3.    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

4.    СТО 15352615-031-2013 «Трансформаторы тока встроенные серии ТВТ и ТВ. Технические условия».

Рекомендации к применению

- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
