| Номер в госреестре | 56733-14 |
| Наименование СИ | Преобразователи тока измерительные с размыкаемой оптической петлей |
| Обозначение типа СИ | NXCT-F3 |
| Изготовитель | Компания "Alstom Grid Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Преобразователи тока измерительные с размыкаемой оптической петлей NXCT-F3 (далее по тексту - преобразователи NXCT-F3) предназначены для работы в электрических сетях переменного и постоянного тока и преобразования переменных, постоянных и импульсных токов в сигналы измерительной информации и передачи результатов преобразования на электрические измерительные приборы, в системы коммерческого учета электрической энергии, устройствам защиты и сигнализации.
Принцип действия преобразователей NXCT-F3 основан на эффекте Фарадея. Поляризованные световые волны, распространяющиеся по оптическому волокну вокруг проводника с током в прямом и обратном направлении, в результате воздействия магнитного поля, накапливают невзаимный фазовый сдвиг ф, пропорциональный измеряемому току I, равный:
ф = 4-V-N-I
где V - постоянная Верде;
N - число витков волокна вокруг проводника с измеряемым током.
Электронный блок преобразует измеряемый фазовый сдвиг ф в пропорциональный выходной аналоговый сигнал напряжения/тока или цифровой поток данных.
Преобразователь NXCT-F3 состоит из следующих частей:
- от одного до трех (в зависимости от спецификации заказа) оптических датчиков тока с размыкаемой оптической петлей;
- датчика температуры;
- электронного блока содержащего модуль управления, оптико-электронные модули, микропроцессорные модули цифровой обработки сигналов, дискретные, аналоговые и цифровые выходы;
- блока питания и усилителя тока (в зависимости от спецификации заказа).
Выходные сигналы для измерения и защиты формируются на низкоуровневом аналоговом выходе (LEA) и высокоуровневом аналоговом выходе (HEA), а также на цифровом интерфейсе в соответствии с технической документацией завода-изготовителя. Оптические датчики тока, соединены с электронным блоком с помощью магистральных и фидерных кабелей.
Преобразователи NXCT-F3 выпускаются в двух вариантах исполнения, отличающиеся рядом технических характеристик - преобразователи без обратной связи (исполнение А) и преобразователи с обратной токовой связью, компенсирующей измеряемый ток в измерительной оптической петле (исполнение CL).
В преобразователях NXCT-F3 обеспечена возможность замены блока питания с усилителем тока и электронного блока при условии ввода индивидуальных данных используемых оптических датчиков тока в электронный блок (файл, поставляемый изготовителем), без дополнительной калибровки (поверки).
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Преобразователи NXCT-F3 имеют внешнее программное обеспечение. Внешнее прикладное ПО «Optical Sensor Control Panel» устанавливается на персональный компьютер и предназначено для отображения информации о состоянии преобразователя, конфигурирования параметров и настроек, диагностики и устранения неисправностей.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Alstom -Optical Sensor Control Panel (Внешнее) | Optical Sensor Control Panel.exe | 3 | 01292E80EB220FF2E65F3 93F8EC8C9E1 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010. Внешний вид устройств и места пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
А
i

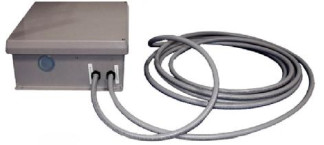

Рисунок 1 - Внешний вид оптического датчика тока с измерительной петлей
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2
| Наименование параметра | Значение | Примечание |
| Диапазон номинальных первичных токов, А | 100 ... 80000 [1] | |
| Максимальный измеряемый первичный переменный ток (исполнение CL), кА | 120 | При 1 витке измерительной петли; |
| Максимальный измеряемый первичный постоянный ток (исполнение CL), кА | 160 | При 1 витке измерительной петли; |
| Максимальный измеряемый первичный переменный ток (исполнение А), кА | 160 | При 1 витке измерительной петли; |
| Максимальный измеряемый первичный постоянный ток (исполнение А), кА | 225 | При 1 витке измерительной петли; |
| Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования при частоте переменного тока 50±5 Гц по выходу LEA (исполнение CL), % | 0,1 | Первичный ток, % номинального значения: 1 - 150 |
| Пределы допускаемой основной относительной погрешности коэффициента масштабного преобразования постоянного тока по выходу LEA (исполнение CL), % | 0,1 | Первичный ток, % номинального значения: 1 - 200 |
| Класс точности при частоте переменного тока 50±5 Гц (исполнение А) | 0,2S [2] | В соответствие с ГОСТ 7746-2001, ГОСТ Р МЭК 60044-8 |
| Пределы допускаемых основных относительных погрешностей коэффициента масштабного преобразования переменного тока (исполнение А), % | ± 0,75 ± 0,35 ± 0,20 | Первичный ток, % номинального значения: 1 5 20-200 |
| Предел допускаемой дополнительной погрешности коэффициента масштабного преобразования, вызванной изменением температуры в диапазоне от минус 50°С до плюс 55°С, не более, % | ± 0,1 | Для постоянного тока и переменного тока |
| Номинальные значения выходных сигналов по выходу LEA при номинальной нагрузке 5000 Ом; 2,0 нФ, В | ± 10,0 4,0 | Постоянного тока; Переменного тока; |
| Номинальные значения выходных сигналов по выходу HEA (исполнение А), А | 1 5 | 2.5 В^А при нагрузке 2.5 Ом; 2.5 В^А при нагрузке 0.1 Ом |
| Верхняя частота среза полосы пропускания по уровню 3 дБ по выходу LEA | 6/20 кГц; | В зависимости от спецификации заказа |
| Наименование параметра | Значение | Примечание |
| Габаритные размеры, не более, мм (длина х ширина х высота) | 406 х 406 х 153 483 х 457 х 133 483 х 457 х 89 | Оптический датчик тока с измерительной петлей; Электронный блок; Блок питания с усилителем тока; |
| Масса датчиков и блоков преобразователя, не более, кг | 9/10 7,3 10,0 | Оптический датчик тока с измерительной петлей (исполнение А/CL); Электронный блок; Блок питания с усилителем тока; |
| Максимальная суммарная длина магистральных и фидерных кабелей, не более, м | 1000 100 | Для исполнения A; Для исполнения CL |
| Напряжение питания электронных блоков, В | от 70 до 150 от 90 до 230 | Постоянного тока; Постоянного/переменного тока |
| Потребляемая мощность, не более, Вт | 60 | |
| Средний срок службы, не менее, лет | 30 | |
| Примечание: 1. Номинальное значение первичного тока устанавливается с помощью программы «Optical Sensor Control Panel». 2. Пределы допускаемых основных погрешностей коэффициента масштабного преобразования переменного тока соответствуют классу точности 0,2S по ГОСТ 7746-2001. | ||
Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).
Рабочие условия применения:
- температура окружающего воздуха для оптических датчиков тока от минус 50 °С до плюс 55 °С; для электронного блока и усилителя тока с блоком питания от минус 5 до плюс 40 °С;
- относительная влажность воздуха не более 90 % при плюс 30 °С.
Знак утверждения типа наносят на табличку преобразователя методом термопечати или трафаретной печати или на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность(в максимальной комплектации) Комплект поставки приведён в Таблице 3. | Лист № 5 Всего листов 7 Таблица 3 |
| Наименование | Количество |
| Оптический датчик тока с измерительной оптической петлей и фидерным оптическим кабелем | от 1-го до 3-х |
| Кабельный бокс | 1 шт. |
| Электронный блок | 1 шт. |
| Блок питания с усилителем тока | 1 шт. |
| Бокс сплайсовых соединений | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Руководство пользователя ПО «Optical Sensor Control Panel» | 1 экз. |
| Альбом чертежей | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Программное обеспечение «Optical Sensor Control Panel» на CD диске | 1 шт. |
| Набор кабелей | |
| Кабель фидерный возбуждения модулятора | 1 или 3 шт. |
| Кабель магистральный оптический | от 1-го до 3-х |
| Кабель магистральный возбуждения модулятора | 1 или 3 шт. |
| Кабель магистральный датчика температуры | 1 шт. |
| Кабель фидерный токовой компенсации (исполнение CL) | 1 шт. |
| Кабель магистральный токовой компенсации (исполнение CL) | 1 шт. |
| Межблочный кабель | от 1-го до 3-х |
осуществляется в соответствии с документом МП 56733-14 «Преобразователи тока измерительные с размыкаемой оптической петлей NXCT-F3. Методика поверки», утверждённым ИЦ ФГУП «ВНИИМС» в феврале 2014 года.
Основные средства поверки приведены в таблице 4.
Таблица 4
| Наименование и тип средства поверки | Требуемые характеристики |
| Трансформатор тока измерительный лабораторный ТТИ-200 | Диапазон первичного тока от 20 до 36000 А, предел допускаемой относительной токовой погрешности 0,01 %, предел допускаемой абсолютной угловой погрешности 1 мин. |
| Трансформатор тока измерительный лабораторный ИТТ-3000.5 | Диапазон первичного тока от 1 до 3000 А, класс точности 0,01. |
| Прибор сравнения КНТ-05 | Предел допускаемой относительной токовой погрешности ± 0,0005 %; предел допускаемой абсолютной угловой погрешности ± 0,005 мин. |
| Вольтметр универсальный В7-78/1 | Диапазон измерения напряжения постоянного тока от 1 до 10 В с допускаемой абсолютной погрешностью ±(0,0035 10 иизм+ 10 е.м.р) |
| Многофункциональный калибратор Fluke 9100 | Диапазон воспроизведения силы постоянного тока от 0 до 20 А, относительная погрешность 0,014 %. |
| Вольтметр универсальный В7-78/1 | Диапазон измерения напряжения постоянного тока от 1 до 10 В с допускаемой абсолютной |
| Наименование и тип средства поверки | Требуемые характеристики |
| погрешностью ±(0,0035 10-2 иизм+ 10 е.м.р) | |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ | Предел допускаемой относительной погрешности измерения напряжения переменного тока ±[0,01+0,002(1,2Ш/и-1)], предел допускаемой относительной погрешности измерения напряжения постоянного тока ±[0,01+0,005(1,7Uk/U-1)], предел допускаемой абсолютной погрешности измеренияугла фазового сдвига ±0,01 градуса |
| Магазин нагрузок МР 3027 | Предел допускаемой погрешности от номинального значения нагрузки ± 4 %. |
| Примечание: иизм- измеренное значение напряжения постоянного тока, е.м.р.- единица младшего разряда. | |
Сведения приведены в руководстве по эксплуатации ПРЛН.01.02 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям тока измерительным оптическим
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ Р МЭК 60044-8 «Трансформаторы измерительные. Электронные трансформаторы тока».
3. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
4. Эксплуатационная и техническая документация компании Alstom Grid.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- при осуществлении мероприятий государственного контроля (надзора);
- осуществление торговли и товарообменных операций.
