| Номер в госреестре | 56734-14 |
| Наименование СИ | Измерители специальные |
| Обозначение типа СИ | D&D AEIO-8/2 |
| Изготовитель | ЗАО "Диагностика и прочность" (ДиП), г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 27.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители специальные D&D AEIO-8/2 Назначение средства измерений
Измерители специальные D&D AEIO-8/2 (далее по тексту - измерители) предназначены для измерения напряжения переменного и постоянного тока (далее по тексту - напряжения).
Принцип действия измерителей основан на аналого-цифровом преобразовании входных электрических сигналов напряжения, последующей их обработке и передаче результатов измерения по цифровому интерфейсу.
Измерители представляют собой функционально законченные электронные устройства, в которых реализованы восемь каналов измерения напряжения. К измерителям подключаются до восьми входных цепей, цепь электропитания 24 В и цифровой интерфейс связи RS-485.
Конструктивно измерители выполнены в металлическом корпусе с элементами крепления на стандартную DIN-рейку ТН35-7,5 по ГОСТ Р МЭК 60715-2003 и разъемами для подключения внешних цепей.

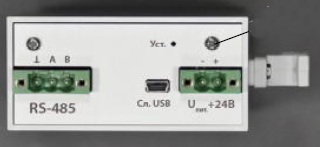

Измерители применяются для преобразования входного электрического сигнала напряжения в цифровой код, в том числе пропорциональный среднеквадратичному значению (далее по тексту - СКЗ) напряжения в рабочей полосе частот измерителей. Фотография общего вида измерителя приведена на рисунке 1.
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования измерителей, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО, устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных) и выполнения контроля. «DDAEIO-Utility» представляет собой внешнее программное обеспечение, предназначенное для проведения поверки измерителей. ПО не является обязательным составным элементом для работы измерителей и применяется в целях автоматизации и оптимизации процедуры поверки.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения измерителей приведены в таблице 1.
| Обозначение программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное | Микропрограмма | - | - | - |
| Внешнее | «DDAEIO-Utility» | не ниже 2.1 | - | - |
Таблица 2
Основные метрологические и технические характеристики представлены в таблице 2.
| Наименование характеристики | Значение |
| Количество входных измерительных дифференциальных каналов, шт. | 8 |
| Диапазон измерения напряжения постоянного тока, В | От минус 5 до плюс 5 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерения напряжения постоянного тока, % | ± 0,05 |
| Пределы допускаемой дополнительной приведенной (к верхней границе диапазона) погрешности измерения напряжения постоянного тока, связанной с изменением окружающей среды во всем рекомендуемом диапазоне рабочих температур, отличных от нормальных условий**, % | ± 0,05 |
| Пределы допускаемой дополнительной приведенной (к верхней границе диапазона) погрешности измерения напряжения постоянного тока, связанной с изменением окружающей среды во всем диапазоне рабочих температур за пределами рекомендуемого диапазона, отличных от нормальных условий**, % | ± 0,1 |
| Диапазон измерения среднеквадратического значения напряжения переменного тока частотой 50 Гц, В | От 0,005 до 3,5 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения напряжения переменного тока, % | ± 0,1* |
| Пределы допускаемой дополнительной приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения напряжения переменного тока, связанной с изменением температуры окружающей среды во всем рекомендуемом диапазоне рабочих температур, отличных от нормальных условий**, % | ± 0,1* |
| Пределы допускаемой дополнительной приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения напряжения переменного тока, связанной с изменением температуры окружающей среды во всем диапазоне рабочих температур за пределами рекомендуемого диапазона, отличных от нормальных условий**, % | ± 0,2* |
| Частота дискретизаций АЦП, МГц | 3,0 |
| Разрядность АЦП | 14 бит |
| Входной ток, мкА, не более | 0,45 |
| Тип цифрового интерфейса | RS-485 (протокол ModBus) |
| Напряжение питания, В | От 20 до 25 |
| Потребляемый ток, А, не более | 0,25 |
| Рабочий диапазон температур, °С | От минус 20 до плюс 60 |
| Рекомендуемый рабочий диапазон температур, °С | От 0 до плюс 40 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Средний срок службы, лет, не менее | 15 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,35 |
| Габаритные размеры (длина; ширина; высота), мм, не более | 130x80x40 |
| Примечания * - При отношении частоты дискретизаций к частоте входного измерительного сигнала от 20 до 1000. **-Нормальные условия применения - температура окружающей среды 20 (±5)°С. | |
Знак утверждения типа наносится на лицевую панель измерителей методом шелкографии и на титульные листы паспорта и руководства по эксплуатации печатным методом.
Таблица 3
| Наименование | Количество |
| Измеритель специальный D&D AEIO-8/2 | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз.1) |
| Методика поверки | 1 экз. |
| Комплект принадлежностей для поверки | 1 кмпл.2) |
| Примечания: 1) допускается комплектация РЭ на бумажном или электронном CD-носителе в количестве одного экземпляра на партию измерителей (вид носителя и количество документов определяется по согласованию с заказчиком). 2) Комплект принадлежностей для поверки поставляется по отдельному заказу. | |
осуществляется в соответствии с документом МП 56734-14 «Измерители специальные D&D AEIO-8/2. Методика поверки», утверждённым ФГУП «ВНИИМС» в декабре 2013 г.
Основное средство поверки:
Калибратор универсальный 9100 (Г.Р. № 25985-03).
Диапазон воспроизведения переменного напряжения от 0 до 1050 В, погрешность 0,025 %. Диапазон воспроизведения постоянного напряжения от 0 до 1050 В, погрешность 0,004 %.
Сведения приведены в руководстве по эксплуатации «Измерители специальные D&D AEIO-8/2. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям специальным D&D AEIO-8/2
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрическо-
2 9
го напряжения до 1000 В в диапазоне частот 1-10" - 3-10 Гц»;
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 4221-002-90688885-2013 «Измерители специальные D&D AEIO-8/2. Технические условия».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
