| Номер в госреестре | 56748-14 |
| Наименование СИ | Установка для поверки счетчиков газа |
| Обозначение типа СИ | QRM |
| Изготовитель | "Elster GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка для поверки счетчиков газа QRM (далее установка) предназначена для проведения первичной и периодической поверки, градуировки, калибровки счетчиков газа, а также для определения метрологических характеристик счетчиков газа в ходе приемосдаточных, периодических или иных видов испытаний.
Принцип действия установки основан на сравнении показаний объема измеряемой среды, прошедшей через поверенный счетчик, с показаниями объема, полученного при прохождении измеряемой среды через критические сопла за измеренный промежуток времени.
Воздух из внешней сети подается в установку. Проходя через воздушный инжектор, воздух создает разрежение в трубопроводе за критическими соплами, обеспечивая критический перепад на них. Воздух из помещения начинает поступать во входной трубопровод установки и проходит через поверяемые счетчики и критические сопла.
Измеряя атмосферное давление, давление на критических соплах и на поверяемых (испытуемых) счетчиках, температуру, влажность и время измерений, ПЭВМ рассчитывает значение эталонного объема, сравнивает его с показаниями объема, полученными с поверяемых (испытуемых) счетчиков, и вычисляет погрешность измерений.
Установка состоит из следующих составных частей:
- блок критических сопел, состоящий из сменного набора критических сопел, преобразователей давления, температуры, относительной влажности, атмосферного давления и запорной арматуры;
- двух измерительных линий для поверки счетчиков при нормальных условиях,
- U-образных манометров, контролирующих перепад давления на критических соплах, поверяемых счетчиках;
- первичных преобразователей избыточного давления, температуры;
- запорной и регулирующей аппаратуры;
- датчиков съема сигналов с поверяемых счетчиков;
- системы электропитания и управления установкой;
- блок электроники с персональным компьютером ПЭВМ и интерфейсом, обеспечивающего связь компьютера с остальными элементами установки.
Результаты поверки и испытаний архивируются в памяти ПЭВМ и выводятся на печать в виде протоколов.

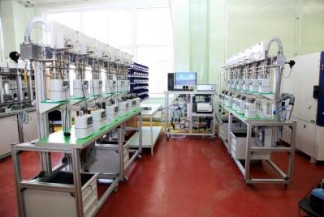

Фотография общего вида установки представлена на рисунке 1.
| Б/ЮК ЗЛ. |
Блок схема установки приведена на рисунке 2
Программное обеспечение “QX_Meter” установки работает в операционной среде “WINDOWS”.
Программное обеспечение “QX_Meter” выполняет:
- управление и контроль ходом поверки и испытаний;
- сбор данных измерений;
- вычисление погрешностей;
- сохранение полученной информации;
- проведение тестов установки на герметичность;
- ручное управление оборудованием установки;
- калибровку измерительных каналов;
- архивирование полученных данных;
- управление порядком осуществления тестов;
- конвертацию данных в форматы пригодные для другого программного обеспечения. Программное обеспечение имеет защиту от несанкционированного доступа в виде
паролей. Программное обеспечение предусматривает автоматическую установку расхода через поверяемые счетчики, считывание импульсов с поверяемого счетчика и вычисление расхода и погрешности для каждого поверяемого счетчика.
Порядок выполнения операций поверки, значения расходов для каждого типа счетчиков и величины допускаемых погрешностей хранятся в закрытой базе данных и не могут быть изменены без соответствующего кода доступа.
Идентификационные данные ПО установки приведены в таблице 1.
_Таблица 1_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| QX Meter | QX Meter | 5.ХХ.Х | 96ad787eca77a60409532d1e9da779c7 | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "С".
Таблиица 2
Наименование параметра
Значение параметра
| 1 | 2 |
| Диапазон воспроизводимых расходов, м3/ч | от 0,016 до 10 |
| Пределы допускаемой относительной погрешности установки, % | ±0,3 |
| Диапазон температуры среды в блоке критических сопел, °С | от + 15 до + 25 |
| Диапазон температуры измеряемой среды при установке счетчиков на измерительных линиях, °С: | от + 15 до + 25 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Погрешность задания расхода, %: - при расходах менее 0,5 м /ч - при расходах более 0,5 м /ч | +5, -10 ±5 |
| Рабочее давление, кПа | от 90 до 105 |
| Диапазоны измерений давления по каналам, кПа: - перед соплами - на измерительной линии - U-образные манометры, контролирующие давление на счетчиках - U-образные манометры на критических соплах - атмосферного давления | от минус 0,8 до плюс 3,5 от минус 0,8 до плюс 3,5 от 0 до 0,3 от 0 до 0,3 от 75 до 115 |
| Пределы допускаемой абсолютной погрешности измерений давления по каналам, кПа: - перед соплами - на измерительной линии - U-образные манометры, контролирующие давление на счетчиках - U-образные манометры на критических соплах - атмосферного давления | ±0,03 ±0,03 ±0,02 ±0,02 ±1 |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ±10 |
| Пределы допускаемой относительной погрешности времени измерения, % | ±0,03 |
| Количество одновременно поверяемых счетчиков, шт. | от 1 до 24 |
| Электропитание: - напряжение переменного тока, В | 220 |
| - потребляемая мощность, кВ-А, не более | 2,0 |
| Габаритные размеры, мм, не более | 1520х5700х2100 |
| Масса установки, кг, не более | 600 |
| Условия эксплуатации: - температура окружающей среды, °C | 20±5 |
| - относительная влажность воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3_
| Наименование | Кол. |
| Установка для поверки счетчиков газа QRM | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу ЛГТИ.421324.020 МП "ГСИ. Установка для поверки счетчиков газа QRM. Методика поверки", утвержденному ГЦИ СИ ФБУ "Нижегородский ЦСМ" 20 декабря 2013 г.
Основное поверочное оборудование:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5, погрешность ± 0,03 °С;
- прецизионный измеритель температуры МИТ 8.10, абсолютная погрешность ± (0,0035+10-5t) °С;
- калибратор давления Druck-605, погрешность ± 0,025 %;
- термогигрометр электронный "ИВА-6Б2", диапазон измерений 0.98 %, погрешность ± 3 %.
Сведения о методиках измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установке для поверки счетчиков газа QRM
1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.
2 Техническая документация фирмы "ELSTER GmbH".
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
